I/O Sensoren konfigurieren

Dieser Leitfaden erklärt, wie Sie externe Sensoren (z. B. PIR-Bewegungsmelder oder Türkontaktsensoren) an Ihren Rekorder anschließen und diese so konfigurieren, dass sie Aufnahmen und Alarme auslösen, und wie Sie Lampen oder Sirenen an den Alarmausgang des Rekorders anschließen.

Teil 1: Hardware Einrichtung

Die I/O-Eingänge verstehen

• Der I/O-Eingang arbeitet als potentialfreier Kontakt mit selbstversorgenden Relais
• Er liefert keine Strom- oder Spannungsversorgung

• Er wird ausgelöst, wenn der Eingang mit Masse (G) verbunden wird

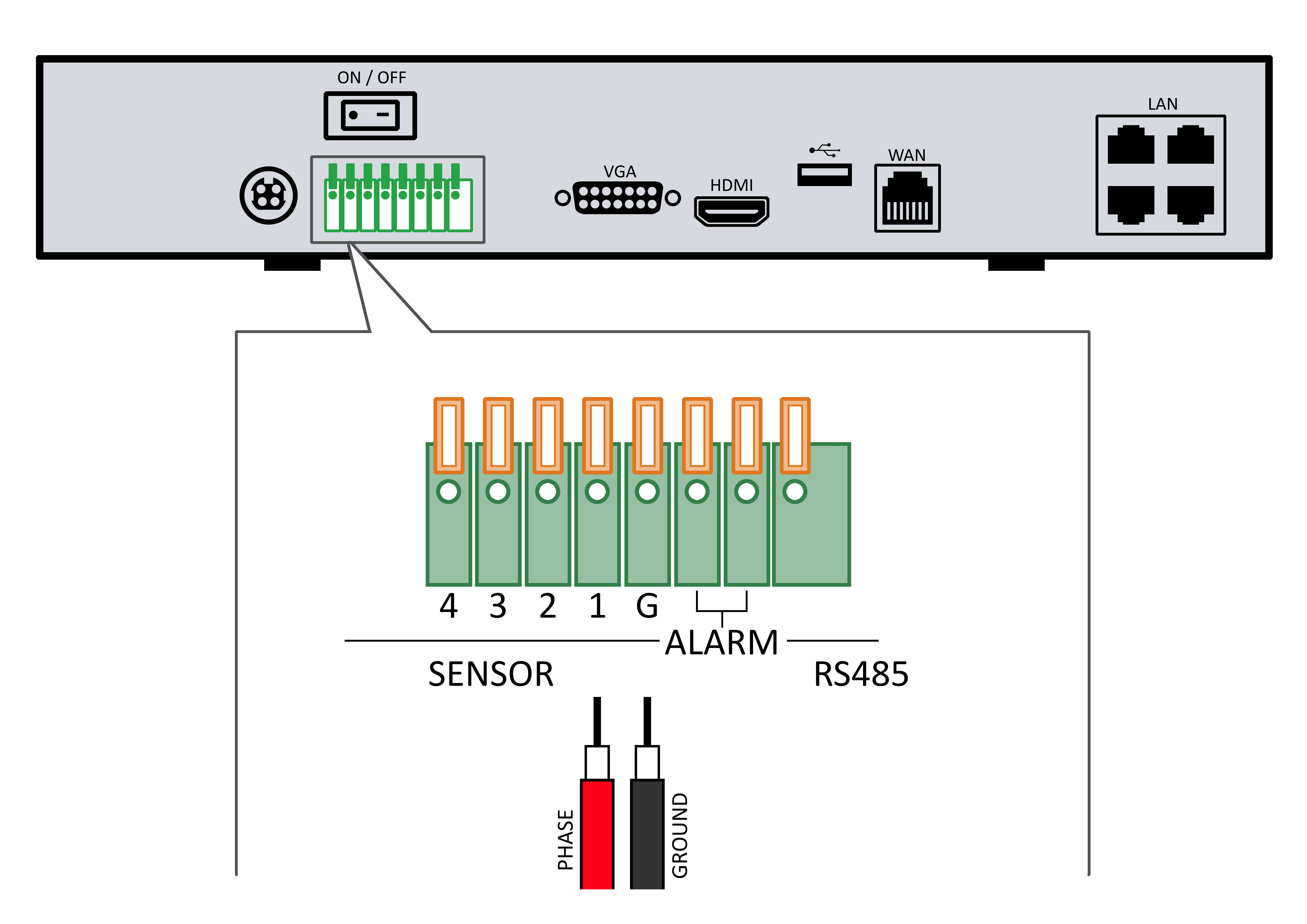

Sensor anschließen

Schließen Sie Ihren Sensor wie folgt an:

• Ein Draht -> I/O-Eingang (z.B. Alarm IN 1)
• Ein Draht -> Masse (G)

💡Tipp: Die meisten Sensoren verhalten sich wie ein Schalter. Bei Auslösung schließen sie den Stromkreis zwischen Eingang und Masse.

Part 2: Software Konfiguration

Alarmeinstellungen

1. Öffnen Sie die Einstellungen / Rekordereinstellungen
2. Navigieren Sie zu Alarm -> Externer Alarm

Alarmeingang konfigurieren

Für jeden Eingang (z. B. Alarmeingang 1 / Alarmeingang Port<-1) können Sie Folgendes konfigurieren:

Auswahl:
Normalerweise offen für Sensoren, die sich bei Auslösung schließen (die meisten PIR-Sensoren) // Normalerweise geschlossen für Sensoren, die sich bei Auslösung öffnen

Kameras und Aktionen mit dem Alarmeingang verknüpfen

• Aktionen auswählen, die bei Alarmauslösung ausgeführt werden sollen (FTP-/Cloud-Upload, Interner Summer, Push-Benachrichtigung, Vollbild)
• Unten auswählen, welcher Kamerakanal bei Alarmauslösung an diesem Alarmeingang aufgezeichnet werden soll
• Wenn Sie eine externe Sirene oder Lampe verwenden möchten, aktivieren Sie diese über „Alarm auslösen“ und wählen Sie den Alarmausgang aus. Folgen Sie anschließend den Schritten in Teil 3 unten

Aufnahmezeitplan konfigurieren

Stellen Sie sicher, dass die Aufzeichnungen für I/O-Eingänge aktiviert sind:

1. Gehen Sie zu den Aufzeichnungseinstellungen (Einstellungen → Aufnahme→ Aufzeichnung → Zeitplan)
2. Wählen Sie die entsprechenden Kameras/Kanäle aus und klicken Sie auf das rote I/O-Symbol 🔴
3. Markieren Sie die Daten/Zeiten rot, an denen der I/O-Alarmeingang die Aufzeichnung auslösen soll

Teil 3: Alarmausgang konfigurieren (Sirene / Licht)

Um eine Sirene, Lampe oder Ähnliches über den Alarmausgang Ihres Rekorders auszulösen, müssen Sie sowohl die Sirene als auch deren Netzteil an die ALARM-Ausgänge des Rekorders anschließen.

Was Sie benötigen:

• Externe Sirene (oder Alarmgerät), z. B.: ABUS Siren /w Light SG1681
• Externes Netzteil (passend zur Spannung der Sirene), z. B.: VOLTCRAFT VC-11320935
• Zwei Drähte von der Sirene
• Zwei Drähte vom Netzteil

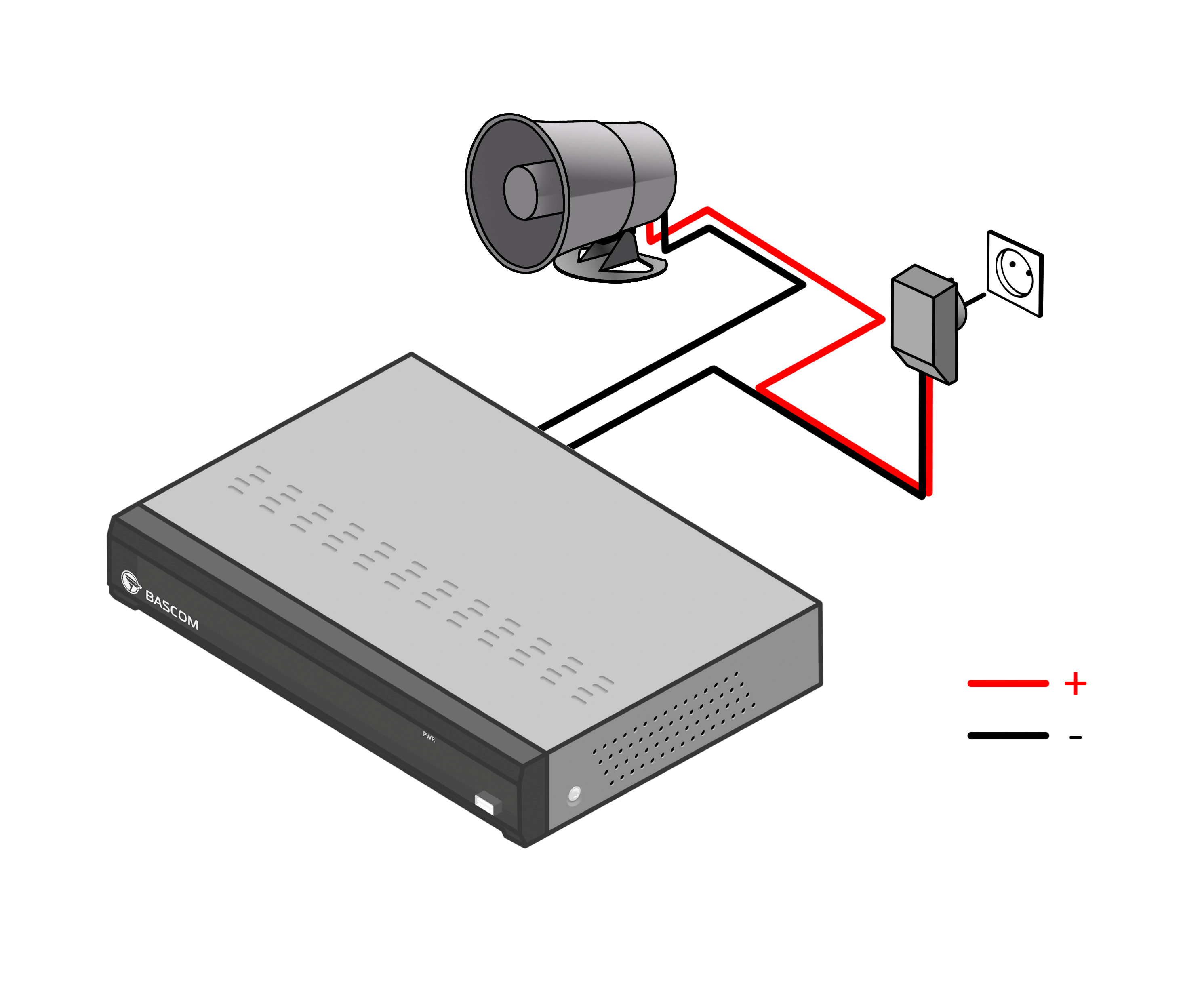

Sirene und Netzteil an den Rekorder anschließen

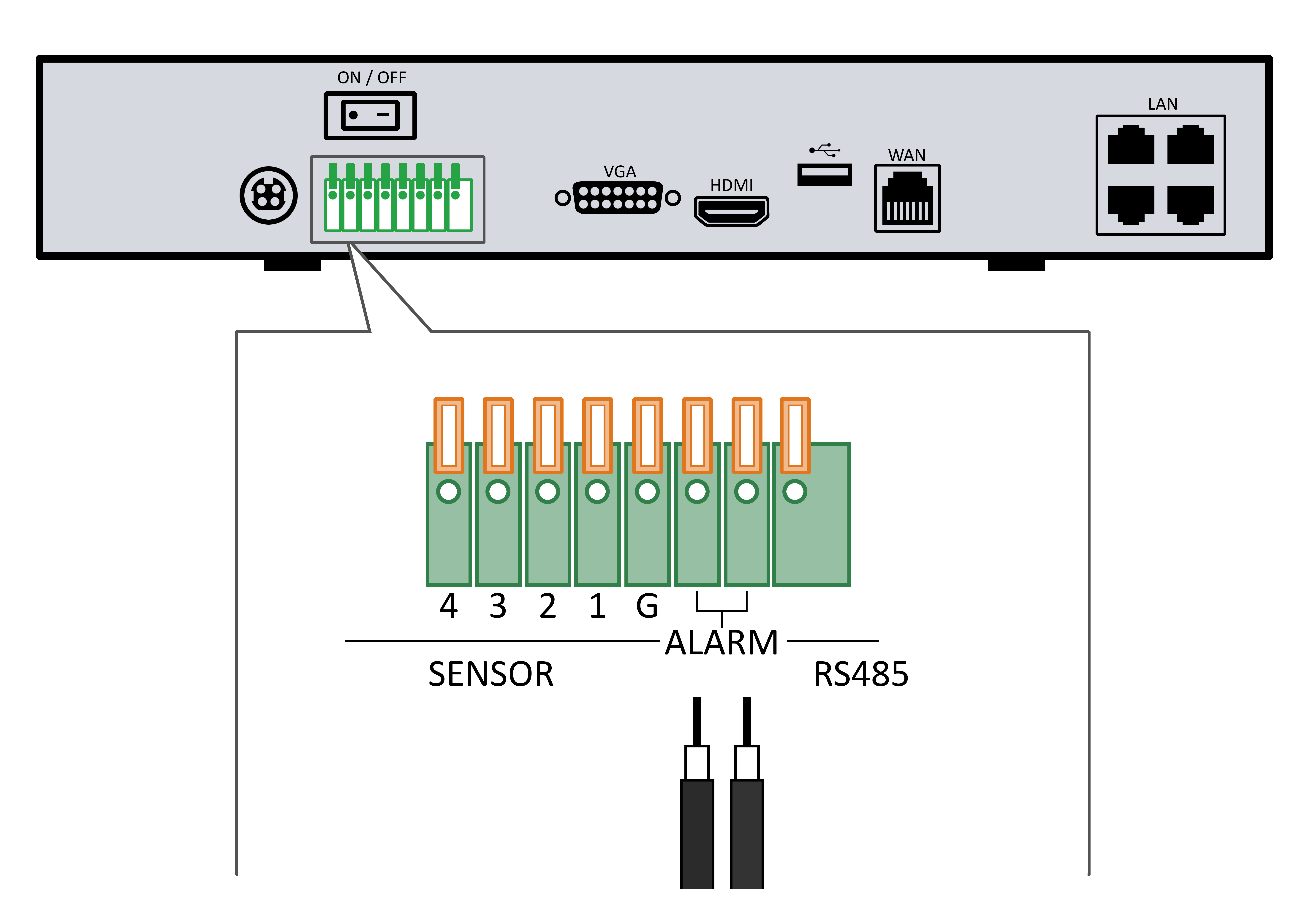

1. Die ALARM-Ausgangsklemmen suchen (auf der Rückseite neben den nummerierten Alarmeingängen, siehe Abbildung)
2. Sirene und Netzteil (Masseschleife) verbinden:
   1. Je einen Draht von der Sirene und vom Netzteil (üblicherweise der schwarze [-] Draht)
   2. Diese Drähte in die ALARM-Ausgangsklemmen des Rekorders einstecken (bei 16-Kanal-Rekordern COM/OUT genannt)
   3. Die Reihenfolge kann ignoriert werden
3. Den Stromkreis extern vervollständigen:
   1. Die restlichen Drähte so anschließen, dass die Sirene durch das externe Netzteil mit Strom versorgt wird
   2. Der Rekorder dient lediglich als Schalter (Relais), der den Stromkreis öffnet/schließt, um die Sirene zu aktivieren.

I/O-Alarmeingangsaufzeichnung aktivieren

Technische Spezifikationen Relais:

Maximale Belastung: 3 Ampere bei 250V AC // 3 Ampere bei 30 V DC
