Stecker an einer Kamera austauschen

Wenn der Stecker Ihrer Überwachungskamera beschädigt ist, können Sie ihn mit ein paar Standardwerkzeugen selbst ersetzen. Diese Anleitung führt Sie Schritt für Schritt durch den Vorgang.

Was Sie benötigen

• Ersatz-Stecker: BSM-FC-W (weiß) oder BSM-FC-B (schwarz)

• Abisolierzange oder Seitenschneider

• Lötkolben und Lötzinn

• Isolierband und Schere

• Schrumpfschlauch (Durchmesser: 3,5–5 mm)

• Heißluftgebläse oder ähnliches Werkzeug

Schritt 1: Kabel vorbereiten

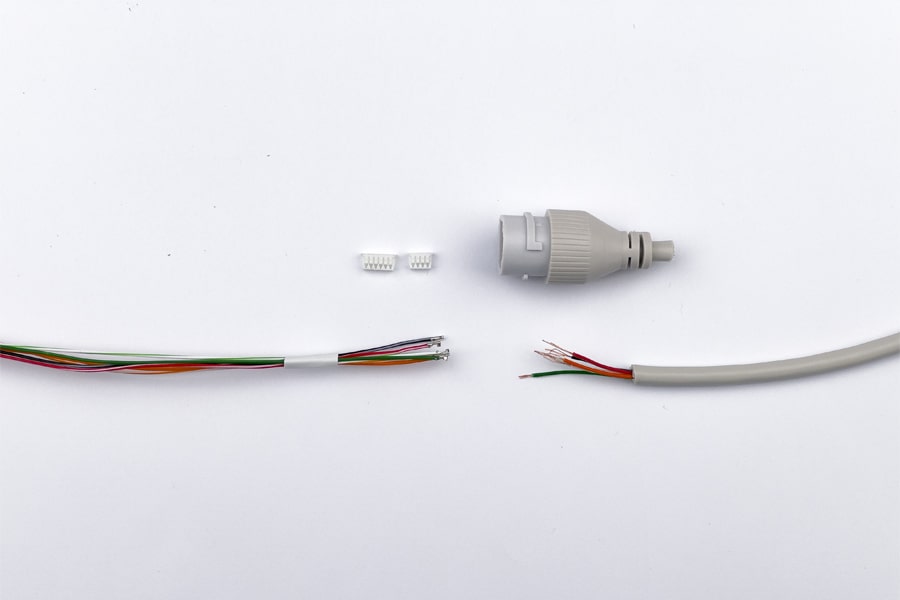

Entfernen Sie die Kunststoffabdeckungen vom Ersatzstecker.

Schneiden Sie den beschädigten Stecker nahe am Kabel ab. Entfernen Sie ca. 3–5 cm der äußeren Isolierung, um die Innenadern freizulegen. Isolieren Sie vorsichtig jede der 6 Einzelleitungen ab, sodass jeweils 2–3 mm Kupfer sichtbar werden.

Schieben Sie jetzt den Schrumpfschlauch über das Kabel. Später ist das nicht mehr möglich.

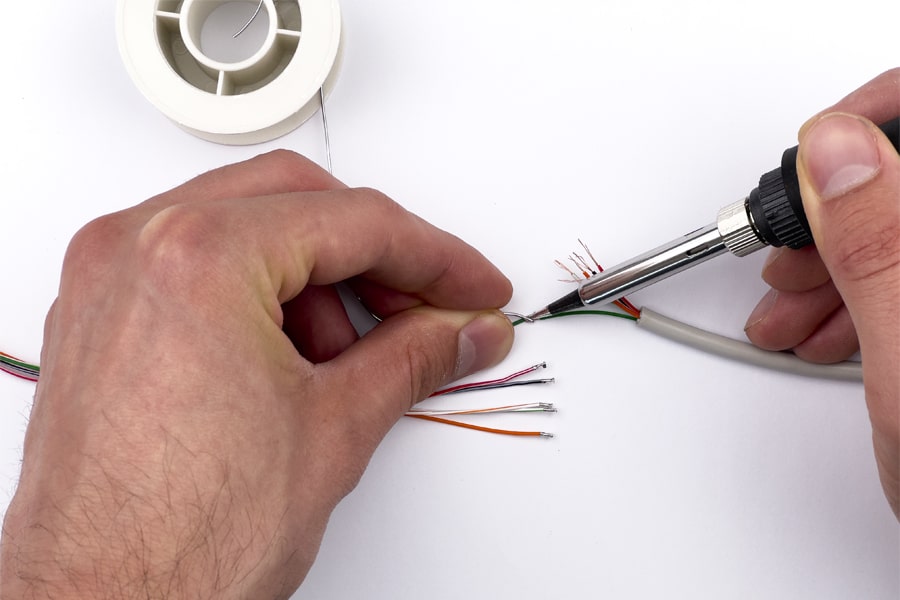

Schritt 2: Adern zuordnen und verlöten

Verbinden Sie jede farbige Leitung mit dem entsprechenden Pendant des neuen Steckers. Verdrillen und verlöten Sie jedes Paar sorgfältig und stabil.

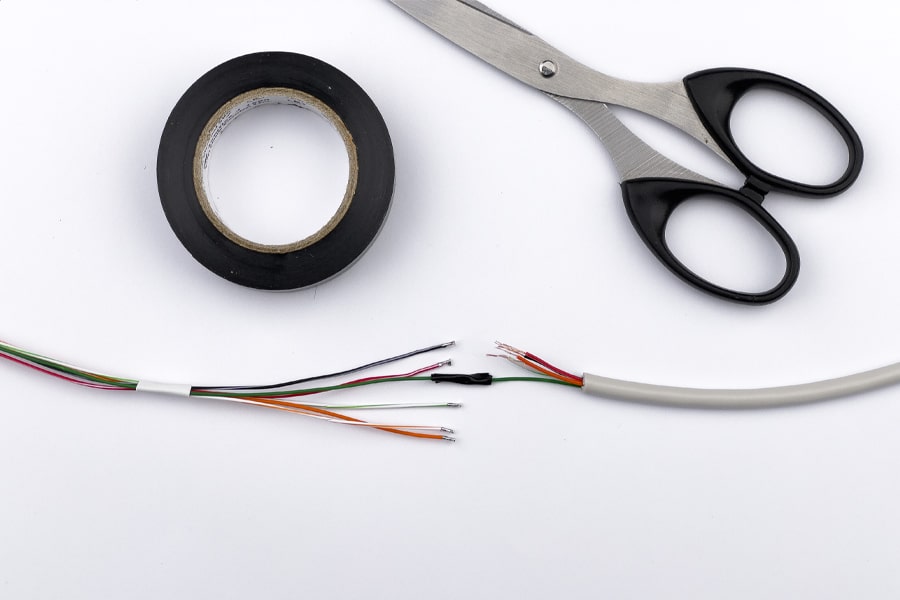

Schritt 3: Jede Verbindung isolieren

Ummanteln Sie jede verlötete Leitung einzeln mit Isolierband. Das verhindert Kurzschlüsse und stellt die Signalqualität sicher.

Schritt 4: Mit Schrumpfschlauch abdichten

Sobald alle Leitungen einzeln isoliert sind, schieben Sie den Schrumpfschlauch über die gesamte Verbindungsstelle. Verwenden Sie ein Heißluftgebläse, um den Schlauch fest um das Kabel zu schrumpfen. Dies sorgt für Wasserresistenz und zusätzliche Haltbarkeit.
