Configurer les capteurs ES

Ce guide explique comment connecter des capteurs externes (tels que des détecteurs de mouvement PIR ou des contacts de porte) à votre enregistreur et les configurer pour déclencher l’enregistrement et les alarmes, ainsi que comment connecter des lampes ou des sirènes à la sortie d’alarme de l’enregistreur.

Partie 1 : Configuration matérielle

Comprendre l’entrée E/S

• L’entrée E/S fonctionne comme un contact sec avec relais auto-maintenu
• Elle ne fournit pas d’alimentation
• Elle est déclenchée lorsque l’entrée est connectée à la masse (G)

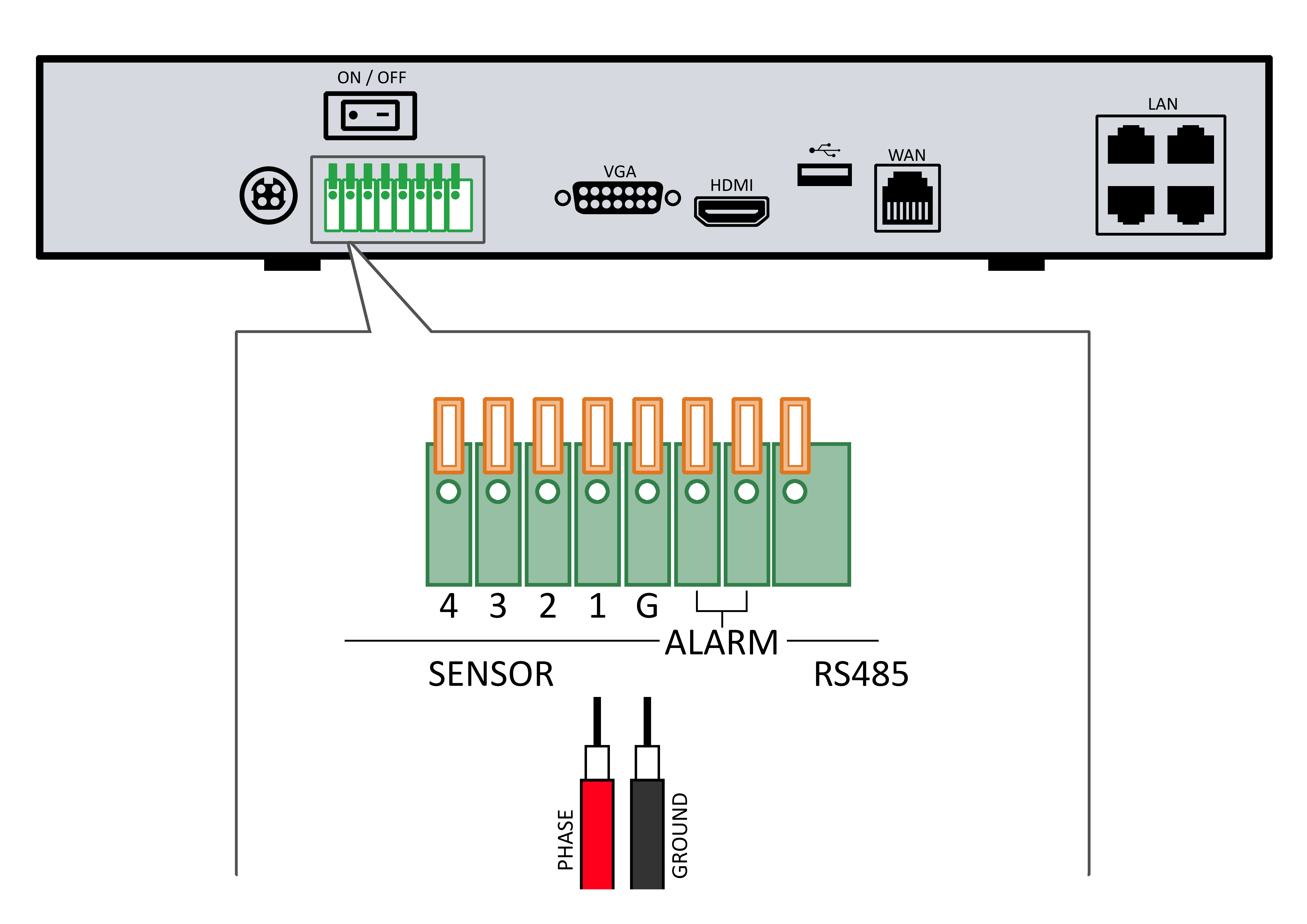

Câblage d’un capteur

Connectez votre capteur comme suit :

• Un fil -> entrée E/S (ex. Alarm IN 1)
• Un fil -> masse (G)

💡Astuce : La plupart des capteurs fonctionnent comme un interrupteur. Lorsqu’ils sont déclenchés, ils ferment le circuit entre l’entrée et la masse.

Part 2: Configuration du logiciel

Paramètres d’alarme

1. Ouvrez les paramètres / paramètres de l’enregistreur
2. Accédez à Alarme → Alarme externe

Configurer l’entrée d’alarme

Pour chaque entrée (par ex. entrée d’alarme 1 / port d’entrée d’alarme 1), vous pouvez configurer les éléments suivants :

Sélection:
Normalement ouvert pour les capteurs qui se ferment lors du déclenchement (la plupart des capteurs PIR) // Normalement fermé pour les capteurs qui s’ouvrent lors du déclenchement

Associer les caméras et les actions à l’entrée d’alarme

• Sélectionnez les actions à exécuter lors du déclenchement de l’alarme (upload FTP/cloud, buzzer interne, notification push, plein écran)
• En bas, choisissez quel canal caméra doit être enregistré lorsque cette entrée d’alarme est déclenchée
• Si vous souhaitez utiliser une sirène externe ou une lampe, activez-les via « Déclencher l’alarme » et sélectionnez la sortie d’alarme. Suivez ensuite les étapes de la partie 3 ci-dessous

Configurer le planning d’enregistrement

Assurez-vous que les enregistrements pour les entrées I/O sont activés:

1. Allez dans les paramètres d’enregistrement (Paramètres → Enregistrement → Planning)
2. Sélectionnez les caméras/canaux appropriés et cliquez sur l’icône I/O rouge 🔴
3. MarkierMarquez en rouge les dates/heures pendant lesquelles l’entrée d’alarme I/O doit déclencher l’enregistrement

Partie 3 : Configurer la sortie d’alarme (sirène / lumière)

Pour déclencher une sirène, une lampe ou un dispositif similaire via la sortie d’alarme de votre enregistreur, vous devez connecter à la fois la sirène et son alimentation aux sorties ALARM de l’enregistreur.

Ce dont vous avez besoin:

• Sirène externe (ou dispositif d’alarme), par ex. : ABUS Siren /w Light SG1681
• Alimentation externe (adaptée à la tension de la sirène), par ex. : VOLTCRAFT VC-11320935
• Deux fils provenant de la sirène
• Deux fils provenant de l’alimentation

Connecter la sirène et l’alimentation à l’enregistreur

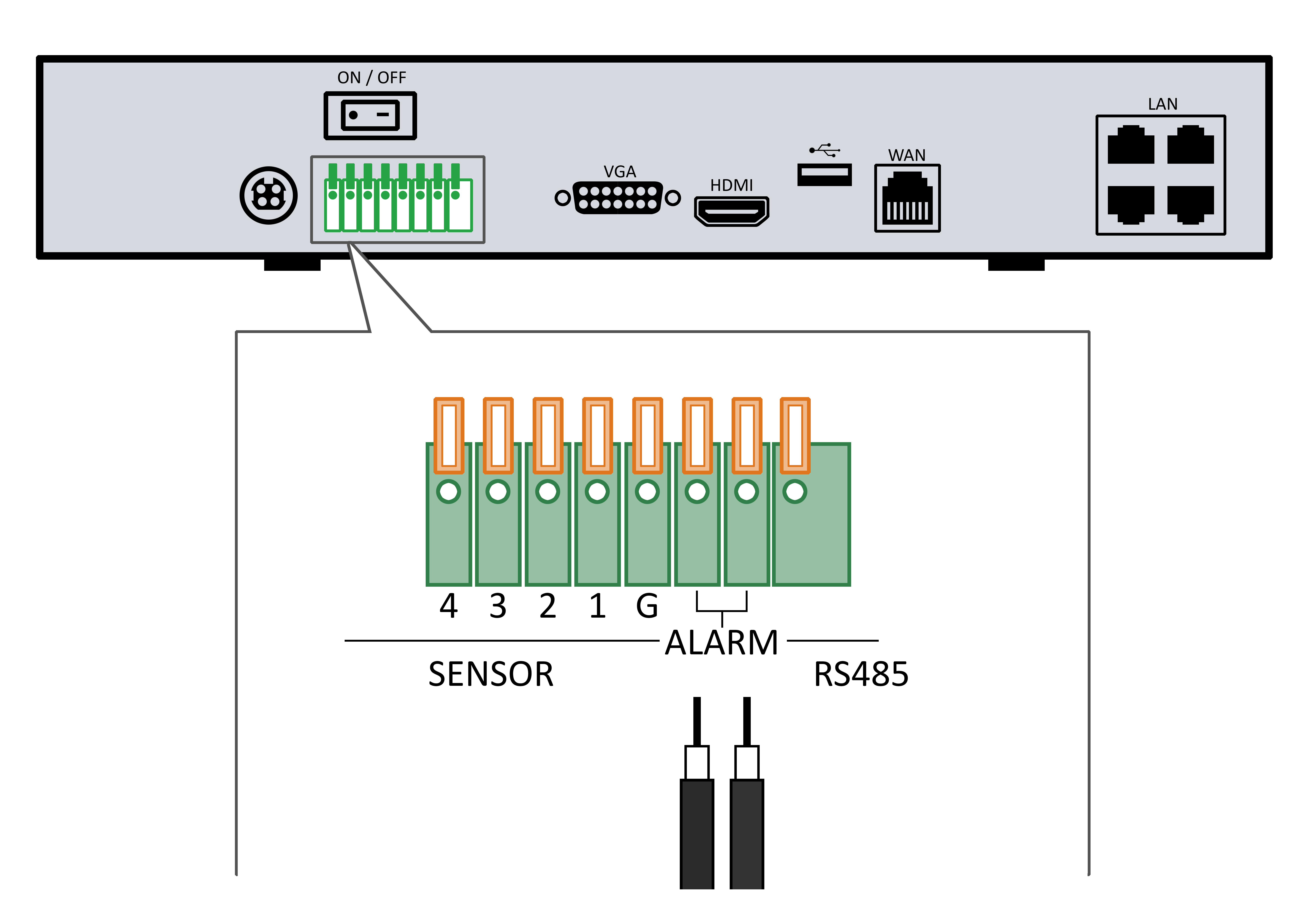

1. Localisez les bornes de sortie ALARM (à l’arrière, à côté des entrées d’alarme numérotées, voir illustration)
2. Reliez la sirène et l’alimentation (boucle de masse):
   1. Un fil de la sirène et un fil de l’alimentation (généralement le fil noir [-])
   2. Insérez ces fils dans les bornes de sortie ALARM de l’enregistreur (appelées COM/OUT sur les enregistreurs à 16 canaux)
   3. L’ordre n’a pas d’importance

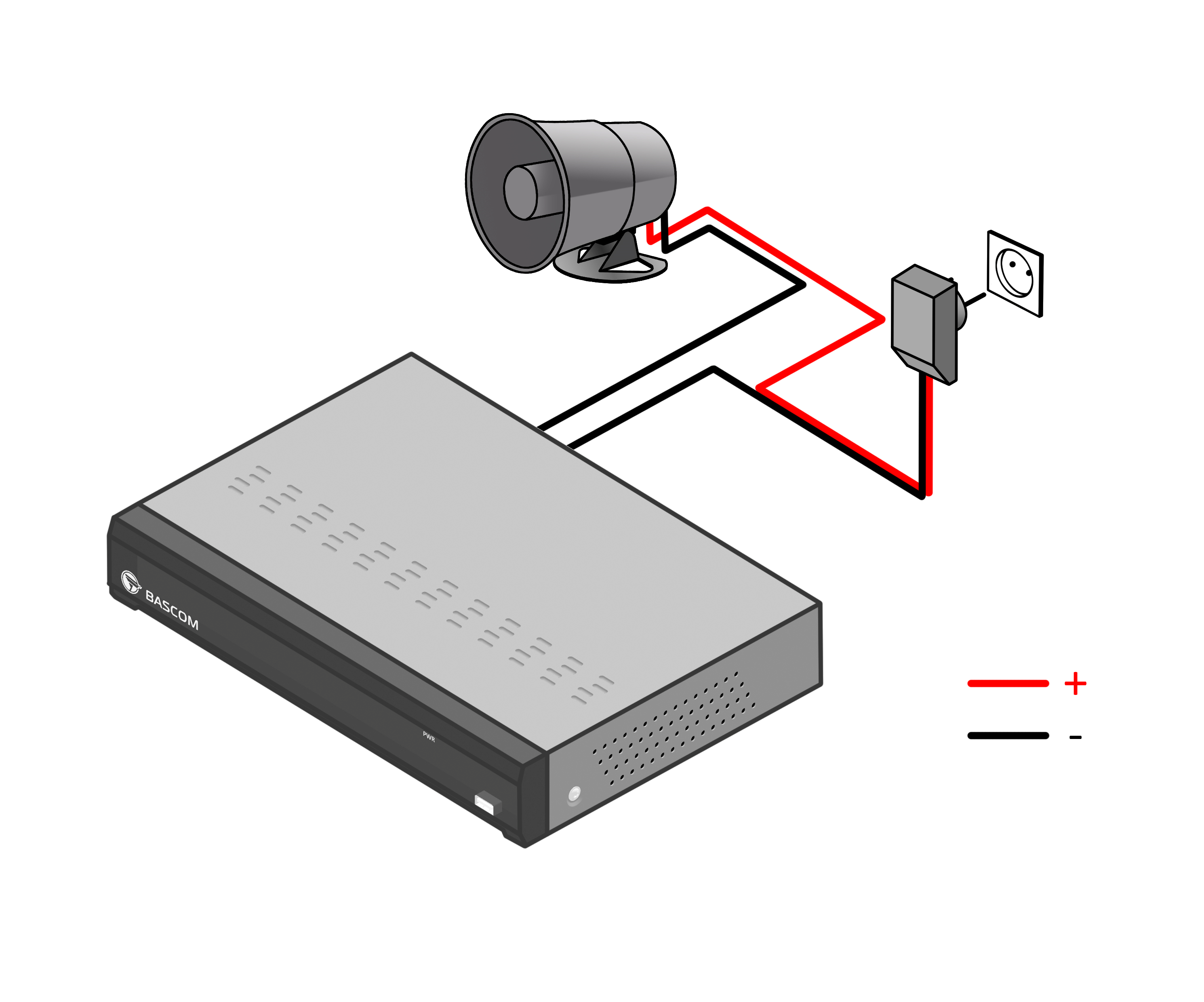

3. Complétez le circuit en externe:
   1. Connectez les fils restants de manière à ce que la sirène soit alimentée par l’alimentation externe
   2. L’enregistreur agit uniquement comme un interrupteur (relais) qui ouvre/ferme le circuit pour activer la sirène.

Activer l’enregistrement de l’entrée d’alarme I/O

Spécifications techniques du relais:

Charge maximale : 3 ampères à 250 V AC // 3 ampères à 30 V DC
