Remplacer le connecteur d’une caméra
Si le connecteur de votre caméra de vidéosurveillance est endommagé, vous pouvez le remplacer vous-même à l’aide de quelques outils standard. Ce guide vous accompagne pas à pas dans la procédure.
Matériel nécessaire
- Un connecteur de remplacement : BSM-FC-W (blanc) ou BSM-FC-B (noir)
- Pince à dénuder ou pince coupante
- Fer à souder et fil à souder
- Ruban isolant et ciseaux
- Gaine thermorétractable (diamètre : 3,5 à 5 mm)
- Pistolet à air chaud ou outil équivalent

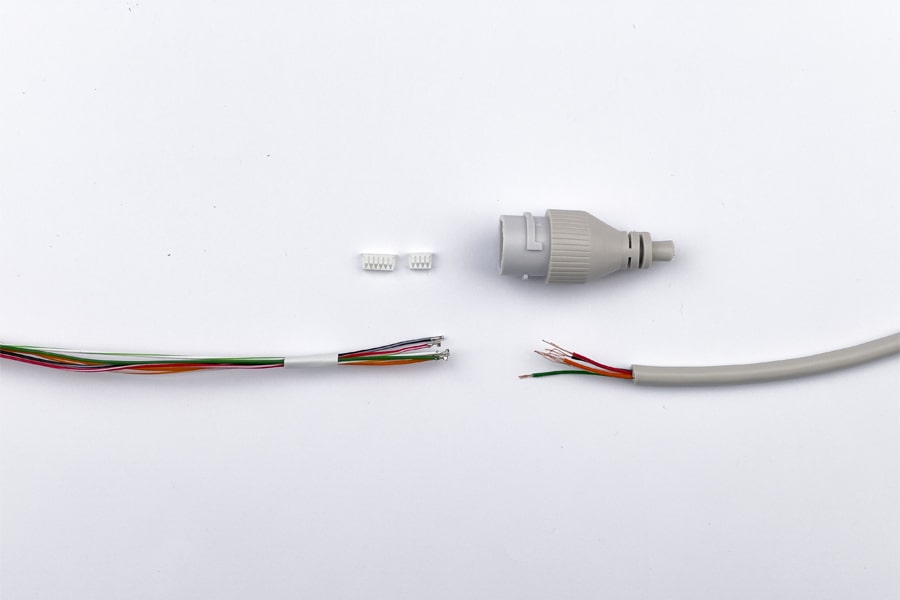

Étape 1 : préparation des fils
Retirez les capuchons en plastique du connecteur de remplacement.
Coupez l’ancien connecteur au plus près de l’endroit où il entre dans le câble. Retirez environ 3 à 5 cm de gaine extérieure pour exposer les fils internes. Dénudez ensuite soigneusement les 6 fils sur environ 2 à 3 mm pour faire apparaître le cuivre.
Faites maintenant glisser la gaine thermorétractable sur le câble. Vous ne pourrez plus l’ajouter après cette étape.

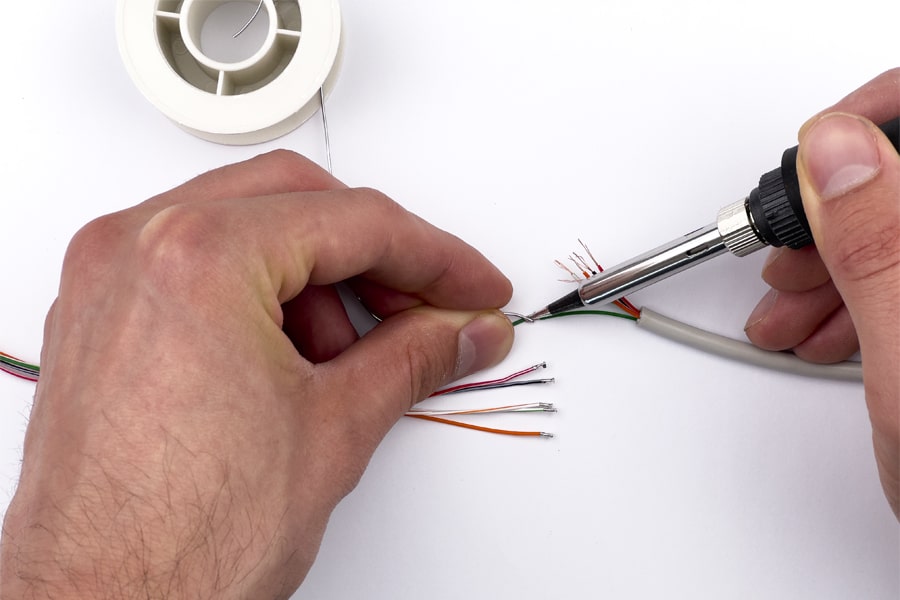

Étape 2 : appariement et soudure des fils
Assemblez chaque fil de couleur avec son équivalent provenant du nouveau connecteur. Torsadez puis soudez chaque paire solidement.

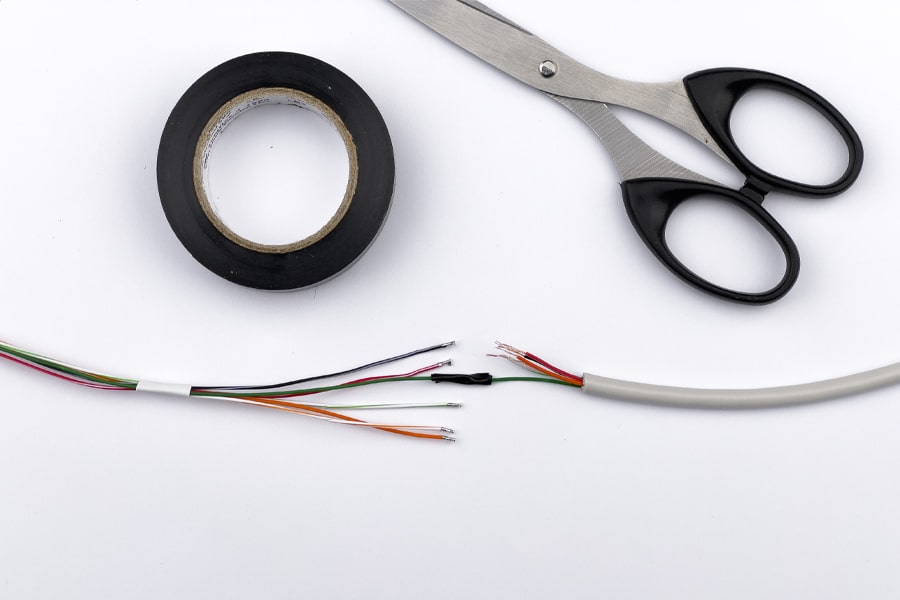

Étape 3 : isolation de chaque connexion
Enveloppez individuellement chaque fil soudé avec du ruban isolant. Cela évite les courts-circuits et garantit une bonne qualité de signal. Vous pouvez aussi utiliser des gaines individuelles thermorétractables à cette étape, si disponible.

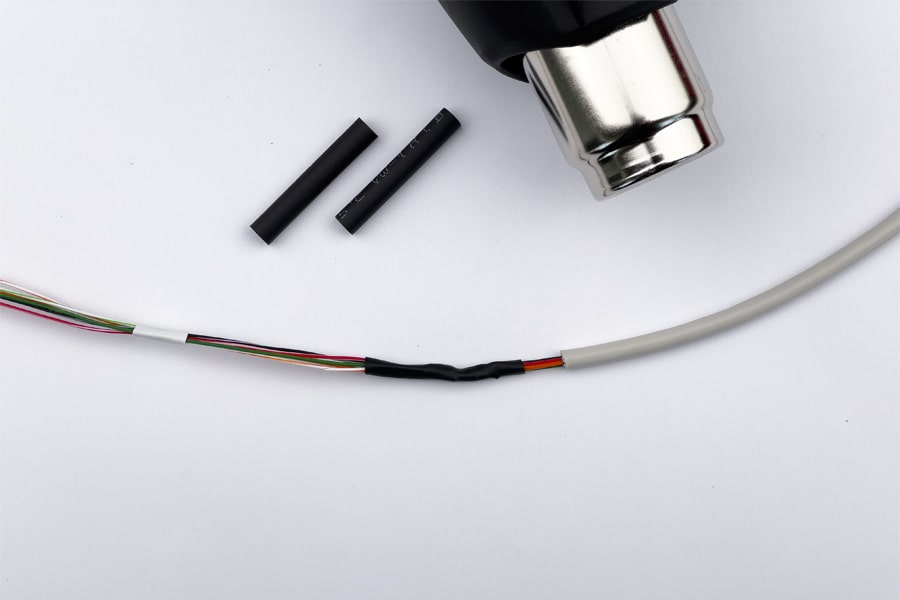

Étape 4 : étanchéité avec la gaine thermorétractable
Une fois tous les fils isolés individuellement, faites glisser la gaine thermorétractable sur l’ensemble de la zone de raccordement. Utilisez un pistolet à air chaud pour la rétracter fermement autour du câble. Cela offre une protection contre l’humidité et renforce la solidité de la réparation.
