PTZ-besturing

Basisfuncties van de PTZ-camera en uitleg van termen

Cruise functions: de PTZ-camera ondersteunt vooraf ingestelde puntenconfiguratie, wachtpositie, track cruise, patroon scan en lijn scan.
Automatische aanpassing voor het zoomratio: wanneer de zoomverhouding van de PTZ-camera wordt gewijzigd, verandert de snelheid in de horizontale en verticale richtingen automatisch mee met de zoomverhouding. Als de zoomfactor toeneemt, wordt de bewegingssnelheid van de PTZ-camera automatisch vertraagd. Als de zoomfactor afneemt, beweegt de PTZ-camera automatisch sneller. De zoomfactor zorgt voor het beter volgen van objecten.
Power-off memory: als de PTZ-camera een cruisebeweging uitvoert voordat deze wordt uitgeschakeld, gaat deze na het opnieuw inschakelen door met de cruisebeweging na de zelftest.
Link Auto PTZ Tracking: u kunt de PTZ-camera gebruiken om bewegende mensen en voertuigen in het detectiegebied te volgen.

Toegang tot de PTZ-besturing

Op uw recorder:

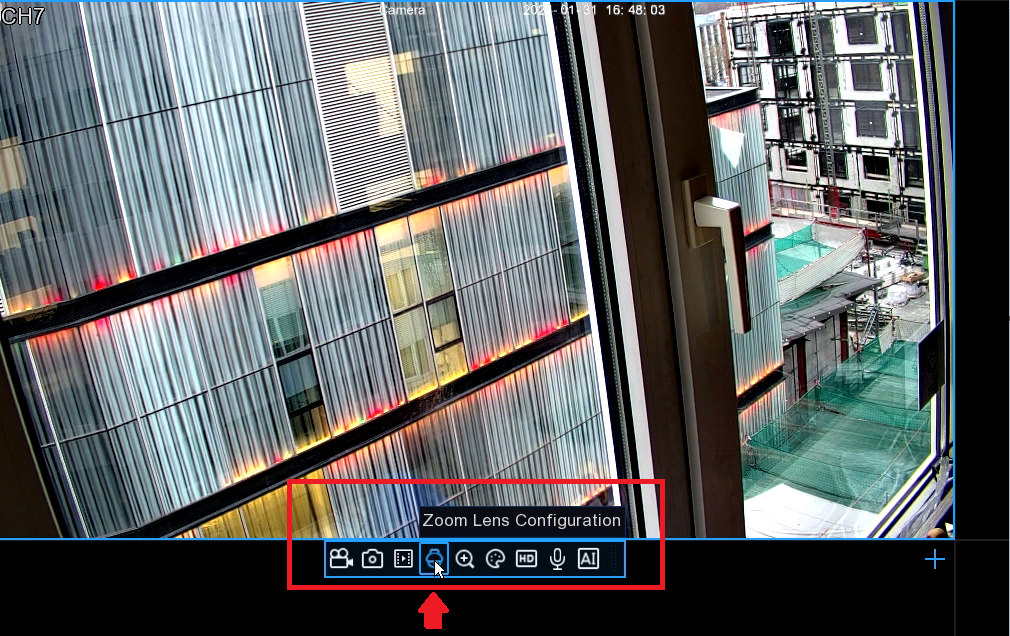

Klik op het camerabeeld en selecteer Zoom Lens Configuration (Zoomlensconfiguratie) zoals in de afbeelding hieronder:

Op uw computer:

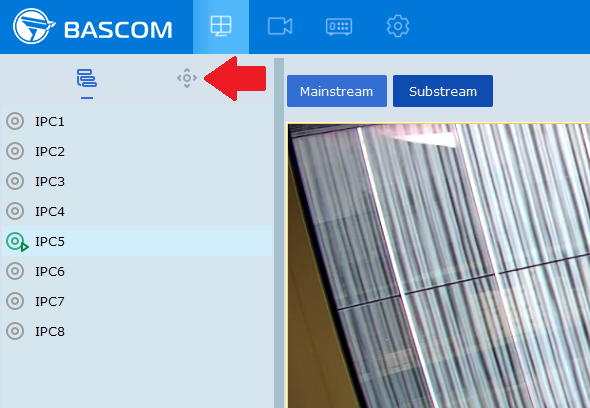

Nadat u verbinding hebt gemaakt met uw recorder klikt u op het pictogram om het PTZ-bedieningsmenu te openen zoals hieronder wordt weergegeven:

Op uw smartphone:

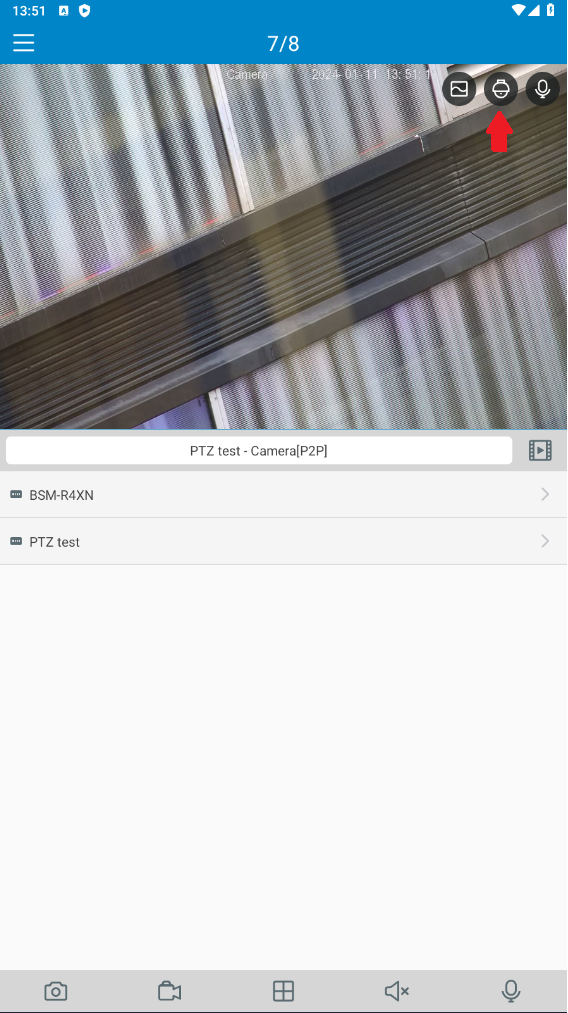

Dubbelklik op het beeld van de PTZ-camera en selecteer het pictogram om toegang te krijgen tot de PTZ-bediening:

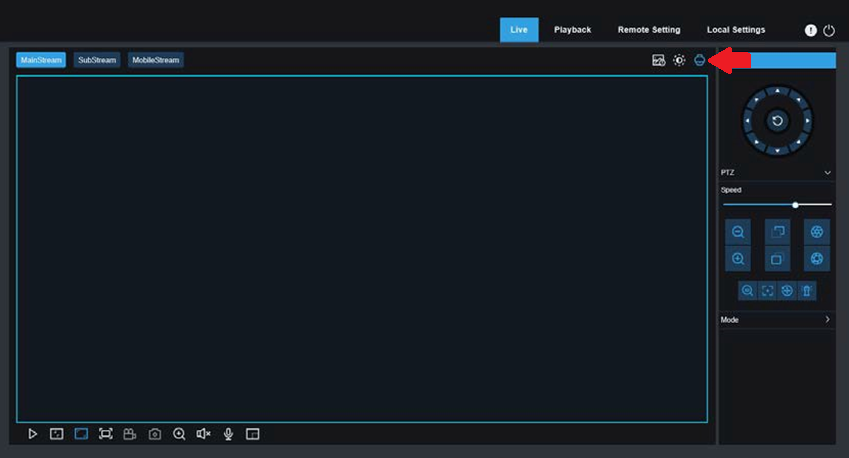

Camera Webinterface:

Klik op in de rechterbovenhoek van het livescherm om de GUI voor PTZ-besturing zichtbaar te krijgen of te verbergen, zoals weergegeven in de volgende afbeelding:

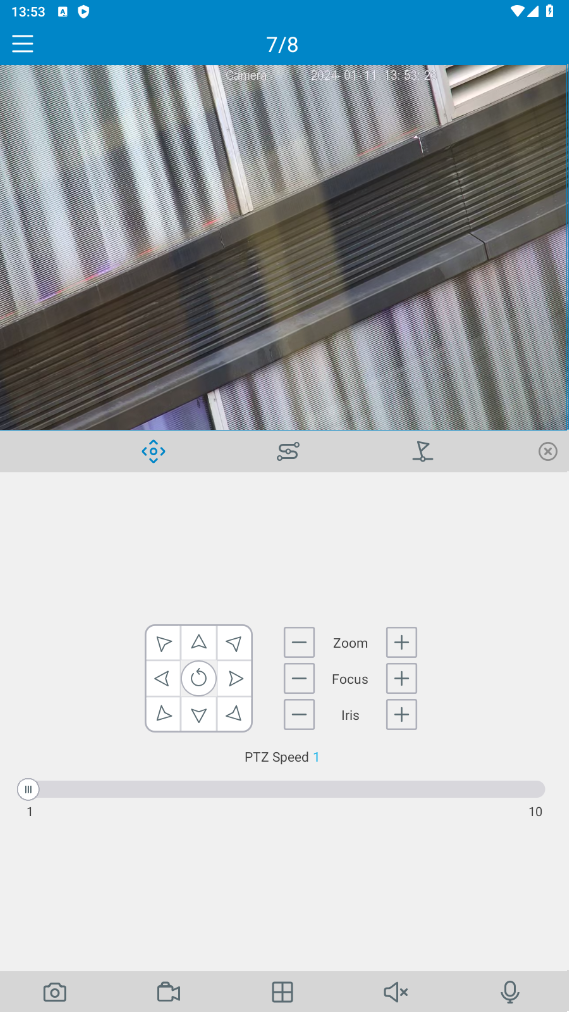

PTZ-bediening

Beschrijving van menupictogrammen en knoppen:

	Druk en houd de pijltjestoetsen vast om de draairichting van de PTZ te regelen. Als u klikt op , blijft de PTZ-camera horizontaal draaien en in dit geval wordt de knop hemelsblauw. U kunt er opnieuw op klikken om de rotatie te stoppen.
	Gebruik de schuifbalk om de rotatiesnelheid van de PTZ aan te passen. De snelheid gaat van 1 tot 10. Hoe groter de waarde, hoe sneller de rotatiesnelheid is.
	Geeft "Zoomaanpassing -" en "Zoomaanpassing +" aan. Wanneer u op drukt, schuift de lens naar binnen en wordt het beeld ingezoomd. Wanneer u op drukt, schuift de lens uit en wordt het beeld uitgezoomd.
	Geeft "Focus -" en "Focus +" aan. Houd in de handmatige scherpstellingsmodus ingedrukt om objecten dichtbij helder, en objecten veraf geleidelijk onscherp te maken; houd ingedrukt om objecten veraf helder, en objecten dichtbij geleidelijk onscherp te maken.
	Dit toont "Iris -" en "Iris +". Wanneer het monitorscherm relatief donker is, kunt u ingedrukt houden om de iris te verhogen. Op dezelfde manier kunt u ingedrukt houden om de iris te verlagen.
	Hulpfunctieknoppen. De functies van de knoppen zijn beschikbaar op de huidige modellen. De functies zijn onder andere "3D-positionering", "Hulpscherpstelling", "Resetten met één klik", "Kijken met één klik" en "Lens initialisatie".
	De functionele modi zijn onder andere: 1. Vooraf ingestelde cruise (Raadpleeg Cruise vooraf voor instructies). 2. Watch Mode (Raadpleeg Watch Mode voor instructies). 3. Lijnscan (Raadpleeg Lijnscan voor instructies). 4. Tour (Raadpleeg Tour voor instructies). 5. Patroon scannen (Raadpleeg Patroon scannen voor instructies).
	Functie: Automatische PTZ-tracking voor detectie van mensen en voertuigen. (Zie PTZ-tracking voor instructies)

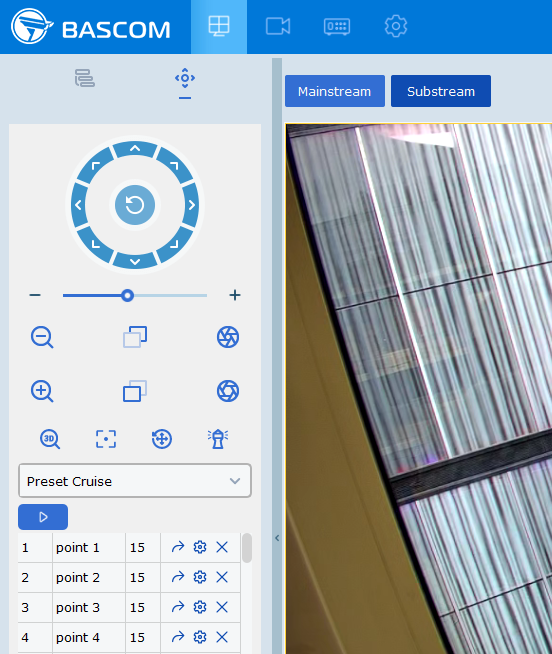

Ingestelde Voorkeurspunten

Druk op de pijltjestoetsen voor PTZ-bediening om de PTZ-camera te laten roteren naar de positie die u wilt opslaan en klik om de voorkeurspunten toe te voegen.
Na het toevoegen van voorkeurspunten, klikt u om een voorkeurspunt op te roepen om de PTZ-camera te laten draaien naar de corresponderende positie van het voorkeurspunt.
Om een vooraf ingesteld punt te verwijderen, klikt u op
Klik op het point1 tekstvak om de naam van het vooringestelde punt te bewerken.

Opmerking: U kunt maximaal 255 vooraf ingestelde punten toevoegen.

Watch Modus

Wanneer de Watch functie is ingeschakeld voor de PTZ-camera, zal de camera, als er geen besturingssignaal wordt ontvangen binnen de geconfigureerde wachttijd, automatisch de vooraf ingestelde acties uitvoeren.

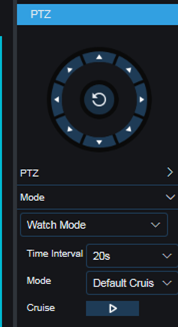

Stel de camera in op 'Watch Mode' zoals aangegeven in de afbeelding.

Stel tijdsinterval in: Wanneer u de PTZ-camera handmatig draait, moet u 20 seconden wachten voordat de kijkactie wordt hervat. U kunt het tijdsinterval instellen op 15-240s.

Watch Mode instellen: Het kan worden ingesteld op standaard cruise, vooraf ingesteld punt (default), lijnscan, track cruise (route) en patroon scan.

Opmerking: Er kan slechts één kijkpunt tegelijk zijn.

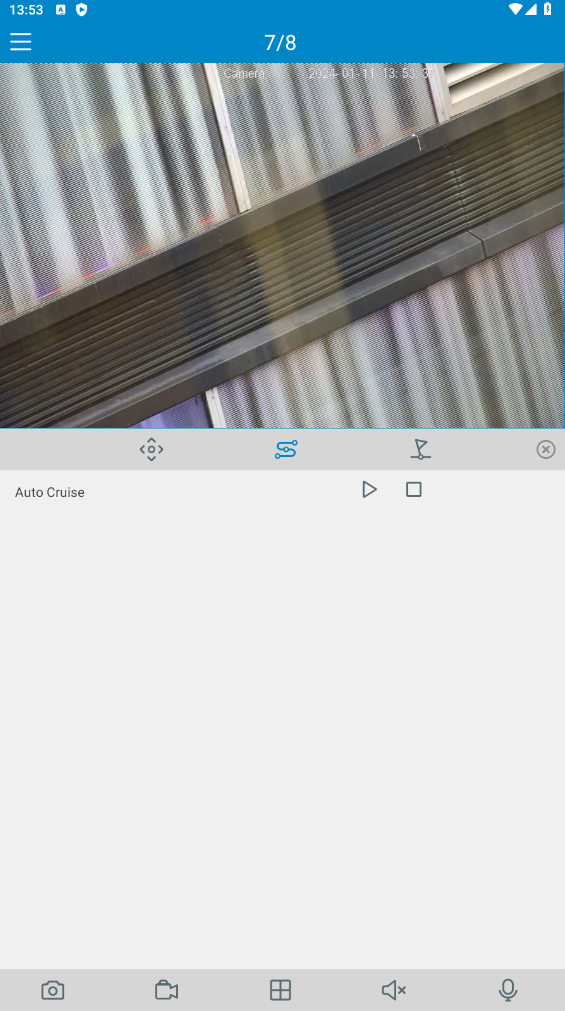

Standaard (default) cruise: Klik op de knop voor het activeren van cruise, en de PTZ-camera draait nu continu 360° linksom met een constante snelheid.

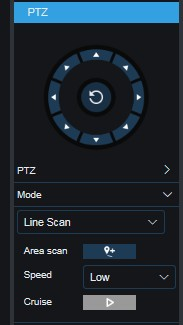

Lijn scannen

Stel de Cruise modus in op "Line Scan".

Klik op start instellen om de huidige positie van de PTZ-camera op te nemen als startpositie. Draai de PTZ-camera en klik om de huidige positie van de PTZ-camera als eindpositie op te nemen. Klik op Cruise en de PTZ-camera zal tussen de twee punten wisselen met een constante snelheid.

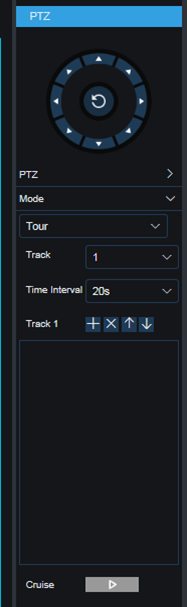

Tour

Tour / Track Cruise: In deze modus beweegt de PTZ-camera in overeenstemming met de vooraf ingestelde route. U kunt vier routes (tracks) instellen en voor elke route kunt u 32 voorkeurspunten selecteren en het cruise-interval voor elk voorkeurspunt instellen.

Stel de cruise-modus in op Tour.

Selecteer de tracks waarvoor je voorkeursposities wilt toevoegen.

Vooraf ingestelde punten toevoegen of verwijderen. U kunt op de pijltjestoetsen omhoog en omlaag klikken om de volgorde van de vooraf ingestelde punten te wijzigen.

Stel het tijdsinterval in tussen het schakelen van vooringestelde punten tijdens de tour langs de punten.

Klik op Cruise en de PTZ-camera zal naar de verschillende posities gaan van de vooringestelde punten.

Opmerking: Na het toevoegen van vooringestelde punten, moet u onderin op Cruise klikken om de route van de posities op te slaan.

Patroon Scan

Patroon Scan (Pattern scan) verwijst naar het scannen in overeenstemming met het vooraf ingestelde pad, waarbij acties zoals horizontale beweging, verticale beweging en verandering van zoomfactor van de PTZ-camera worden opgenomen. Na het opnemen en opslaan kunnen gebruikers het patroon direct starten. De PTZ-camera ondersteunt maximaal vier patroon paden, die zijn genummerd van 1 tot 4. Elk patroons pad wordt opgeslagen in de PTZ-camera.

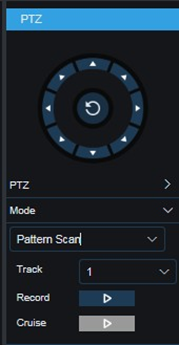

Selecteer de cruisemodus op Pattern Scan.

Selecteer een route (Track).

Klik op deze knop om de opname te starten. Voer PTZ-bewerkingen uit op de PTZ-camera en klik dan op deze knop om de opname te stoppen. Nadat de opname is voltooid, klikt u op de knop voor het oproepen van cruise en de PTZ-camera zal draaien in overeenstemming met de opgenomen inhoud.

Auxiliary function buttons:

3D positionering

Schakel de 3D positie functie aan en uit

Klik om de 3D positionering aan te zetten. Nadat de functie is aangezet, verandert het symbool in , wanneer u er nogmaals op klikt, wordt de 3D positionering uitgeschakeld. Wanneer de 3D positionering is ingeschakeld, kan de camera de volgende handelingen uitvoeren:

Klik met de muis op het scherm met de livebeelden, en de PTZ-camera zal zich daarna focussen op het punt waarop geklikt is. De PTZ-camera zal zich zo afstellen dat dit punt daarna in het midden van het beeld is.

Klik en houd de linkermuisknop ingedrukt en sleep de muis naar de rechteronderhoek in beeld om de vorm van een rechthoek te maken.

Daarna zal de PTZ-camera dit gedeelte van het scherm inzoomen. Klik en houd de linkermuisknop ingedrukt in het linkergedeelte van het scherm en vorm weer een rechthoek om uit te zoomen.

Auxiliary focus

Klik op deze knop om de PTZ-camera automatisch te laten focussen.

One-click reset

Klik op deze knop om de PTZ-camera alle ingestelde routes te laten resetten.

Lens initialization

Klik op deze knop om de lens te initiëren. Deze functie is gebaseerd op het actuele model en de actuele GUI zal bepalend zijn.

One-click watch

Klik op deze knop om een een-klik zicht te hebben van wat de camera kan zien.

PTZ Mens of Voertuig volgen

Link Auto PTZ Tracking: Nadat de PTZ-camera volgfunctie is geactiveerd, kunt u de PTZ-camera gebruiken om mensen en voertuigen te volgen. De camera kan automatisch mensen en voertuigen herkennen in het afgestelde gebied en kan automatisch de positie aanpassen, zodat mens en voertuig altijd in het centrum van het detectiegebied zijn. (Opmerking: Link Auto PTZ Tracking is allen beschikbaar op het PD&VD scherm.)

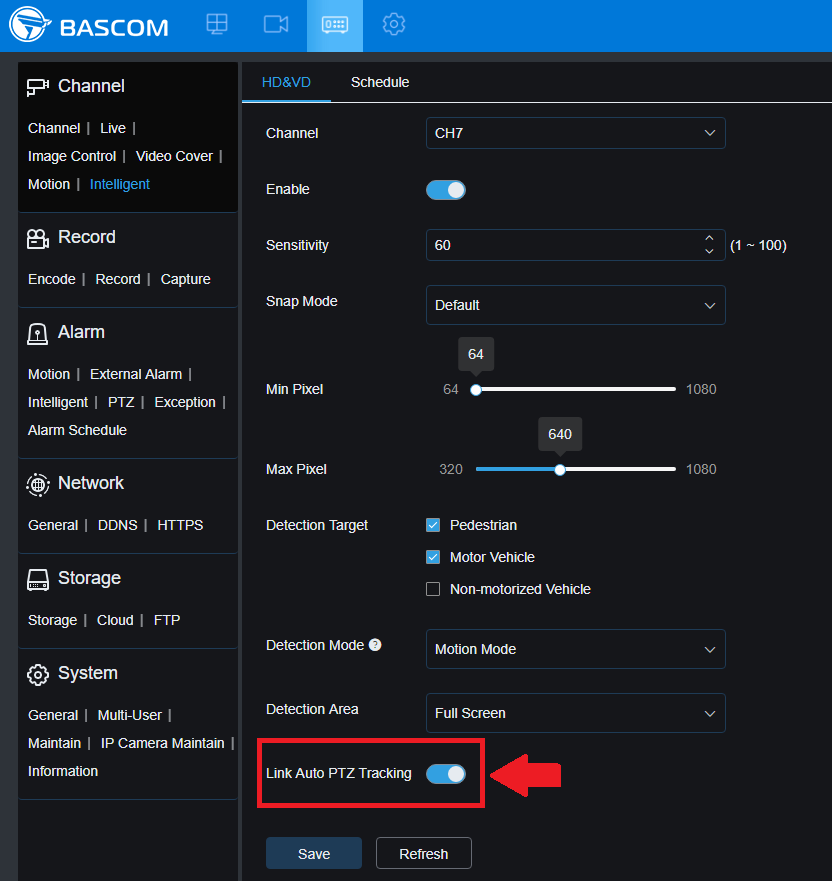

De optie "Link Auto PTZ-tracking" in het PD&VD Intelligent menu ziet er als volgt uit:

PTZ Tracking.png
