Configureer I/O-sensoren

Deze handleiding legt uit hoe u externe sensoren (zoals PIR-bewegingsdetectoren of deurcontacten) aansluit op uw recorder en configureert om opnames en alarmen te activeren, en hoe u lampen of sirenes aansluit op de alarmuitgang van de recorder.

Deel 1: Hardware-installatie

Inzicht in de I/O-ingang

• De I/O-ingang werkt als een droog contact met zelfhoudend relais
• Deze levert geen voeding

• Deze wordt geactiveerd wanneer de ingang is verbonden met massa (G)

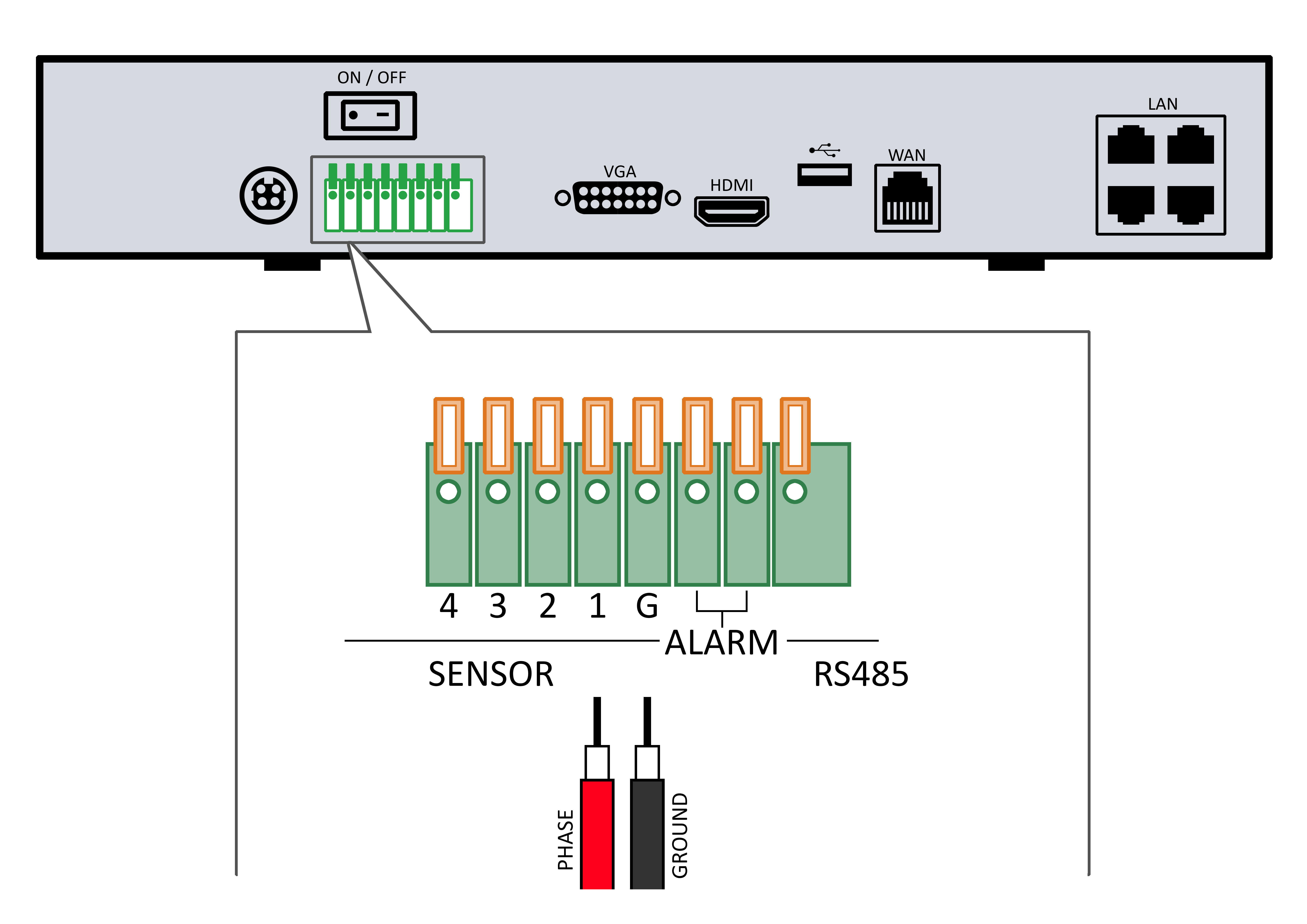

Een sensor aansluiten

Sluit uw sensor als volgt aan:

• Eén draad -> I/O-ingang (bijv. Alarm IN 1)
• Eén draad -> Massa (G)

💡Tip: De meeste sensoren werken als een schakelaar. Wanneer ze worden geactiveerd, sluiten ze het circuit tussen de ingang en de massa.

Deel 2: Softwareconfiguratie

Alarminstellingen

1. Open de instellingen / recorderinstellingen
2. Ga naar Alarm -> Extern Alarm (I/O)

Configureer alarminvoer

Voor elke invoer (bijv. Alarm in 1 / Alarm In Port 1) kun je het volgende instellen:

Hoe kiezen:
Gebruik Normaal-open voor sensoren die sluiten bij activatie (de meeste PIR-sensoren).
Gebruik Normaal-gesloten voor sensoren die openen bij activatie.

Koppel camera’s en acties aan de alarminvoer

• Kies welke acties uitgevoerd moeten worden wanneer het alarm afgaat (FTP / Cloud-upload, interne zoemer, pushmelding, volledig scherm).
• Selecteer onderaan welk camerakanaal moet worden opgenomen wanneer dit alarm wordt geactiveerd.
• Als je een externe sirene of lamp wilt gebruiken, schakel dit in via “Trigger Alarm Out”, selecteer de alarmuitgang en volg de stappen in Deel 3 hieronder.

Configureer opnameschema

Zorg ervoor dat opnemen is ingeschakeld voor I/O-triggers:

1. Ga naar Opname-instellingen (Instellingen -> Opname -> Schema)
2. Selecteer de relevante camera’s / kanalen en klik op de rode I/O 🔴
3. Markeer data/tijden rood waarop de I/O-alarminvoer opnames moet starten

Deel 3: Alarmuitgang configureren (sirene / lamp)

Om een sirene, lamp of vergelijkbaar apparaat te activeren via de alarmuitgang van de recorder, moet je zowel de sirene als de voeding aansluiten op de ALARM-uitgangen van de recorder.

Wat heb je nodig

• Externe sirene (of alarmapparaat), bijvoorbeeld: ABUS Siren /w Light SG1681
• Externe voeding (passend bij de spanning van de sirene), bijvoorbeeld: VOLTCRAFT VC-11320935
• Twee draden van de sirene
• Twee draden van de voeding

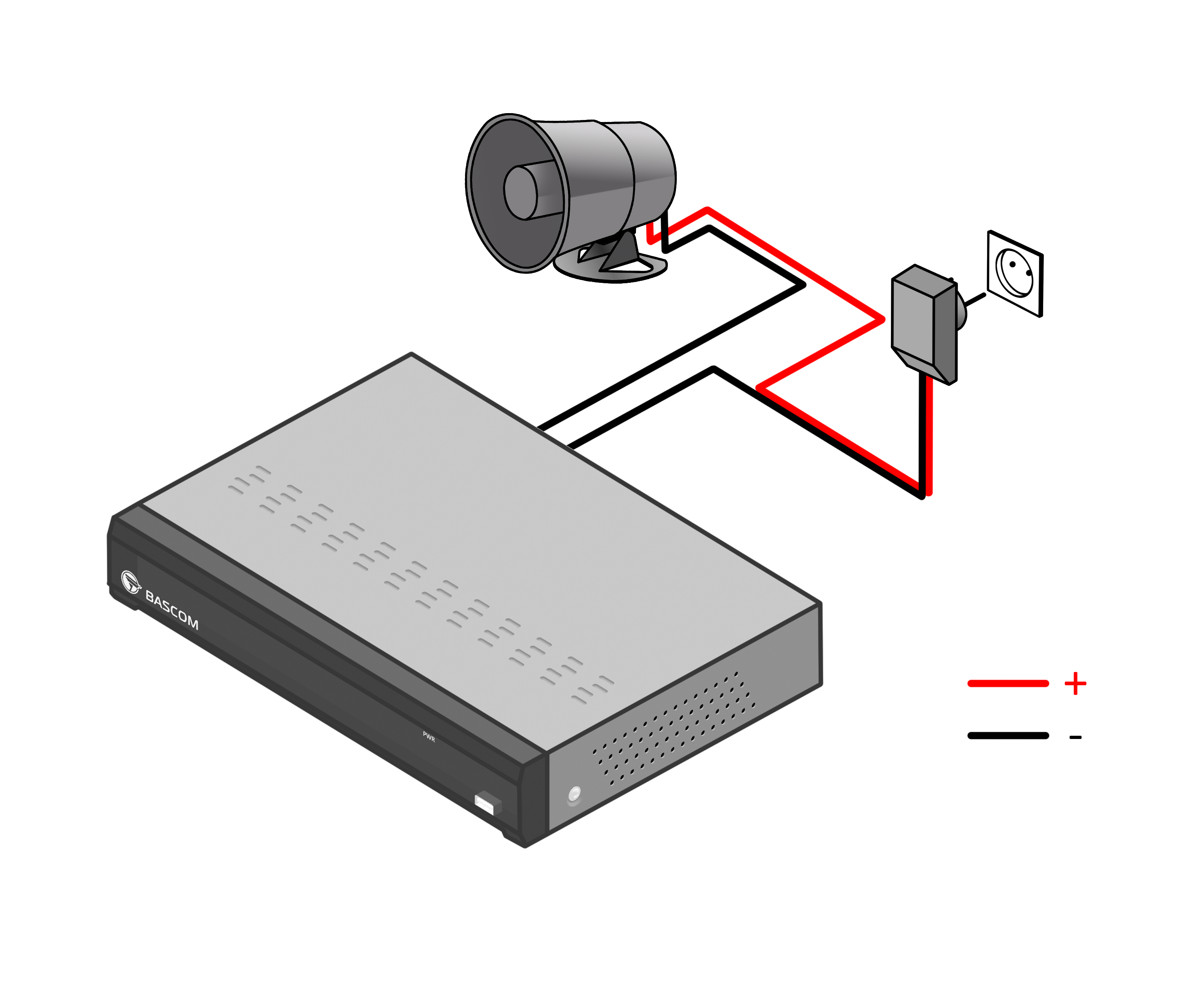

Sluit de sirene en voeding aan op de recorder

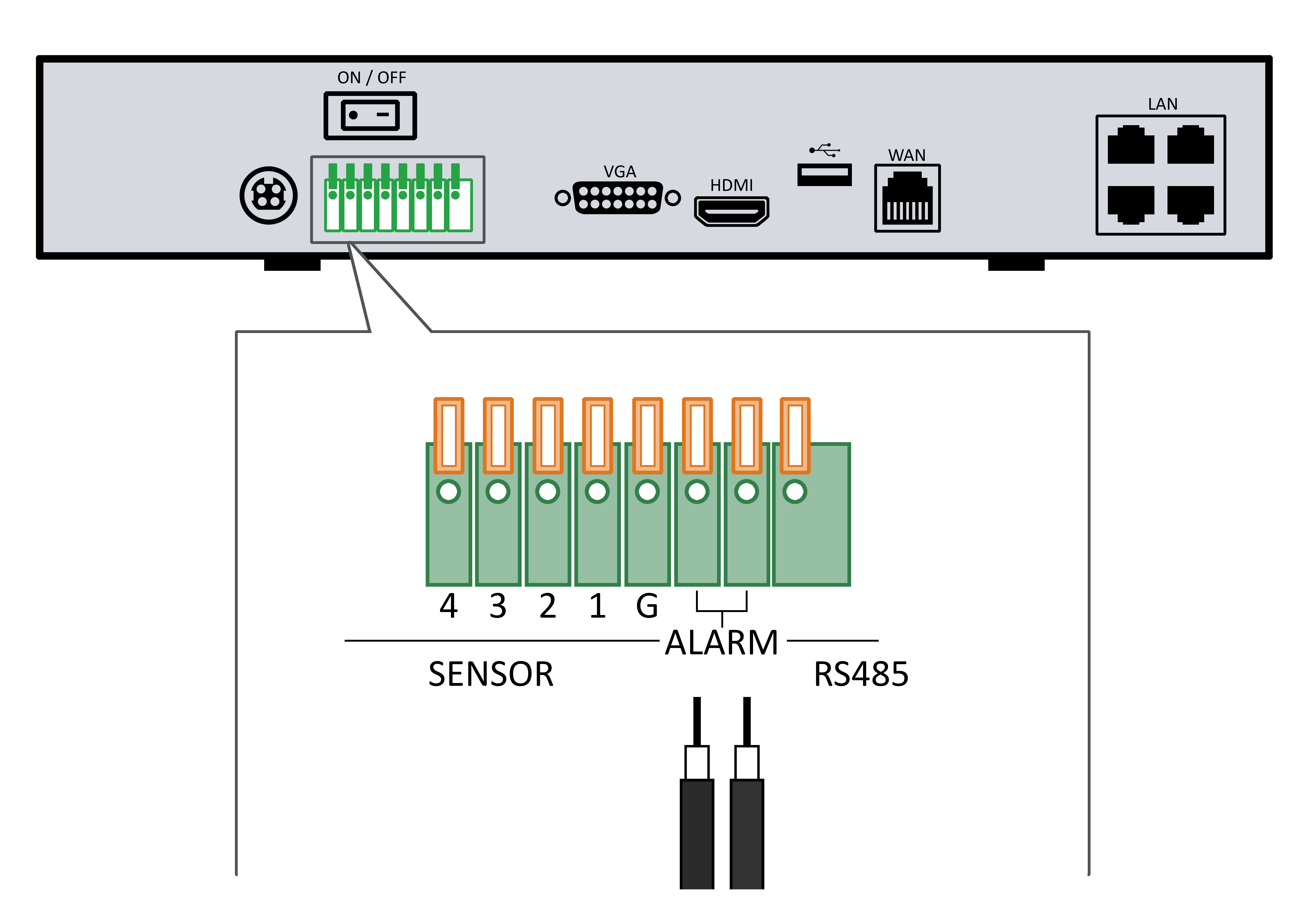

1. Zoek de ALARM-uitgangsklemmen (aan de achterkant naast de genummerde alarminvoeren, zoals op de afbeelding)
2. Verbind de sirene en voeding (massa/ground-lus)
   1. Neem één draad van de sirene en één draad van de voeding (meestal de zwarte [-] draad)
   2. Plaats ze in de ALARM-uitgangsklemmen van de recorder (bij een 16-kanaals recorder aangeduid als COM/OUT)
   3. De volgorde maakt niet uit
3. Voltooi het stroomcircuit extern
   1. Sluit de resterende draden aan zodat de sirene wordt gevoed door de externe voeding
   2. De recorder fungeert alleen als een schakelaar (relais) die het circuit opent/sluit om de sirene te activeren

Schakel I/O-alarminvoeropname in

Technische specificaties relais:

Maximale belasting: 3 ampère bij 250 VAC // 3 ampère bij 30 VDC
