Connector van de camera vervangen

Is de connector van uw camera beschadigd? Dan kunt u deze zelf vervangen met een paar standaardgereedschappen. In deze handleiding leggen we het stap voor stap uit.

Benodigdheden

• Een vervangende connector: BSM-FC-W (wit) of BSM-FC-B (zwart)

• Draadkniptang of draadstripper

• Soldeerbout en soldeertin

• Elektrische isolatietape en schaar

• Krimpkous (diameter: 3,5–5 mm)

• Heteluchtpistool of vergelijkbaar gereedschap

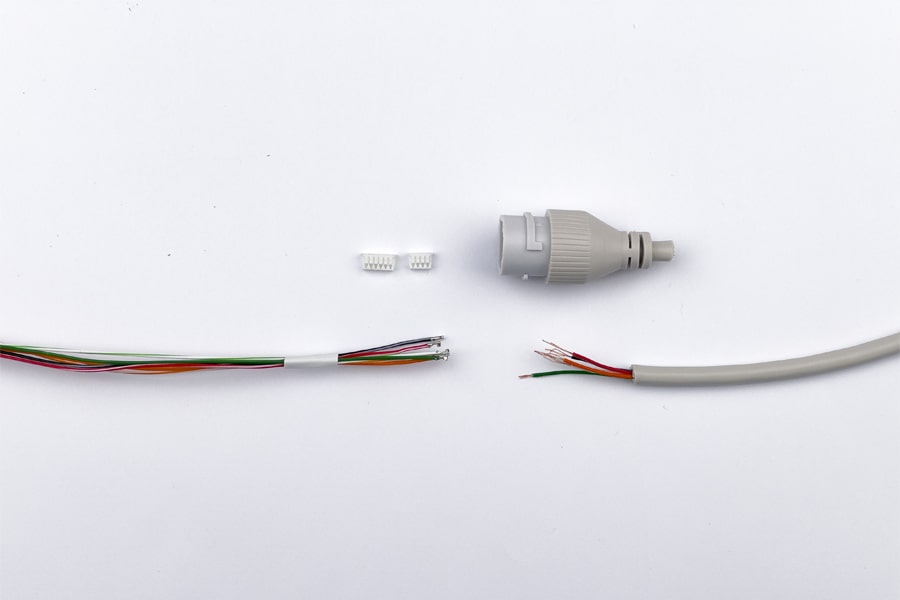

Stap 1: Bereid de kabels voor

Verwijder de kunststof beschermkapjes van de vervangende connector.

Knip de beschadigde connector af, zo dicht mogelijk bij de plek waar hij de kabel binnenkomt. Verwijder ongeveer 3–5 cm van de buitenmantel om de binnenste aders zichtbaar te maken. Strip vervolgens elke van de 6 aders voorzichtig, zodat er 2–3 mm koper zichtbaar wordt.

Schuif nu alvast de krimpkous over de kabel, want dit kan later niet meer.

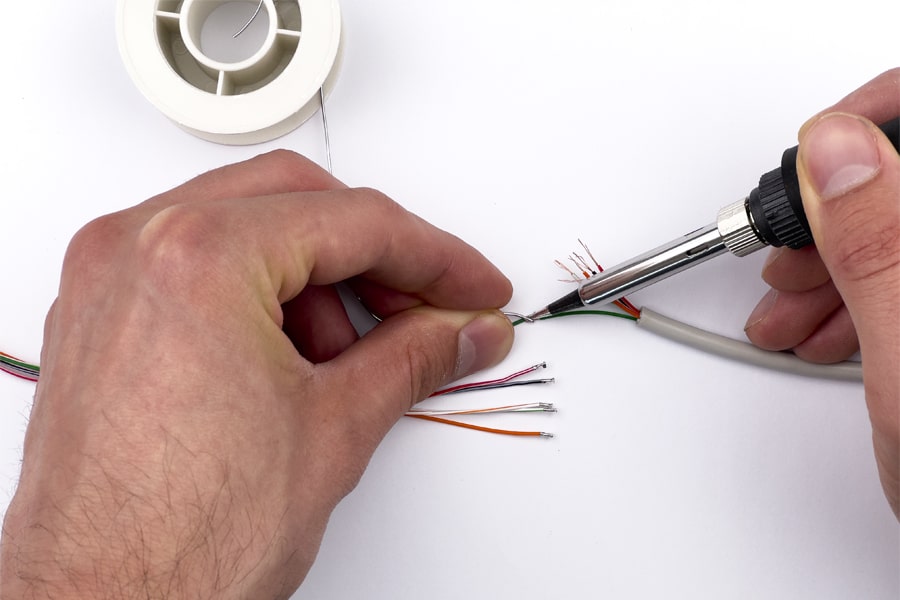

Stap 2: Verbind en soldeer de draden

Verbind elke gekleurde draad met de overeenkomstige draad van de nieuwe connector. Draai de aderparen in elkaar en soldeer ze stevig vast.

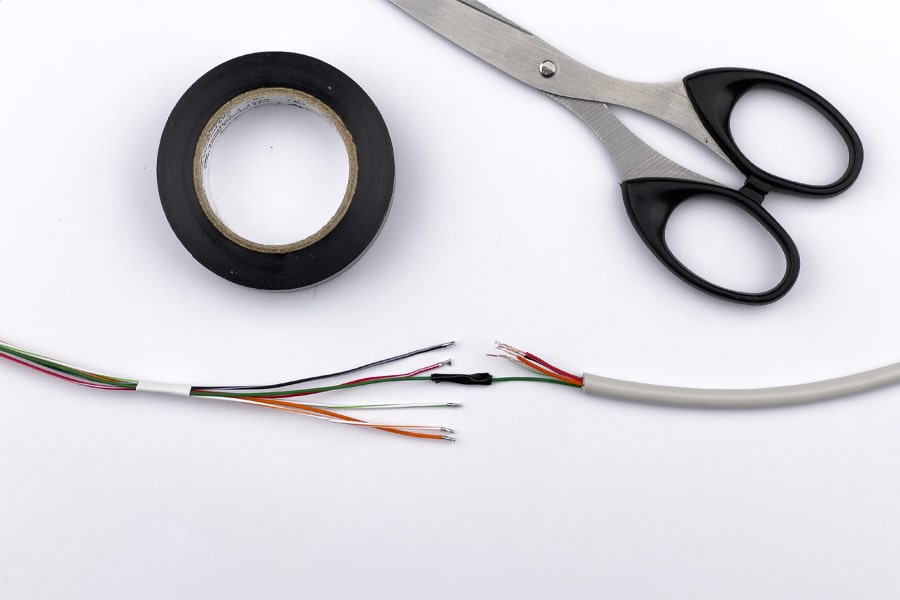

Stap 3: Isoleer elke verbinding

Wikkel elke gesoldeerde draad afzonderlijk in met elektrische isolatietape. Dit voorkomt kortsluiting en behoudt de signaalkwaliteit.

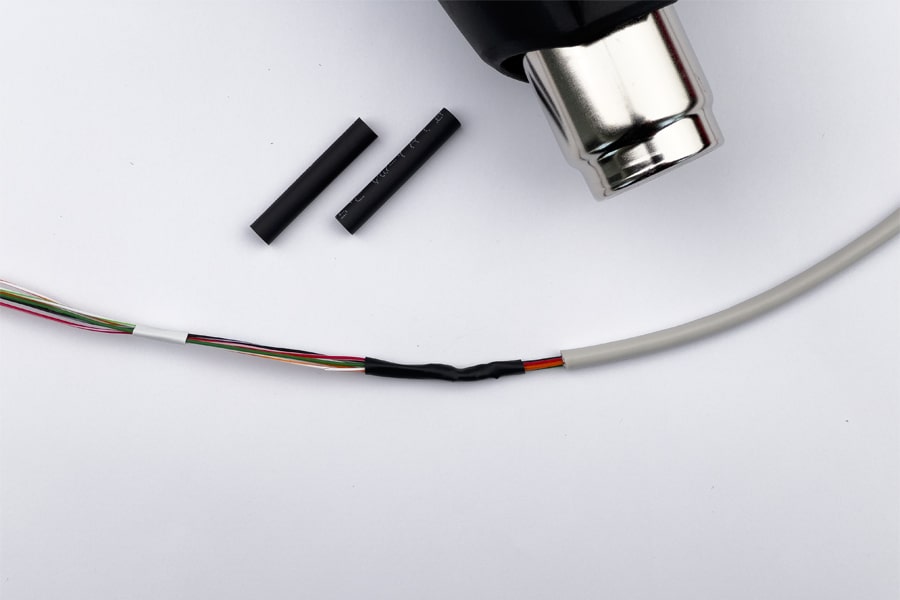

Stap 4: Afwerken met krimpkous

Wanneer alle aders geïsoleerd zijn, schuift u de krimpkous over het gesoldeerde gedeelte. Gebruik een heteluchtpistool om de kous strak rond de kabel te laten krimpen. Dit maakt de verbinding waterbestendig en extra stevig.
