Eine Festplatte hinzufügen oder ersetzen

Wenn die Festplatte (HDD) im Rekorder nicht richtig funktioniert oder Sie mehr Speicherplatz benötigen, können Sie diese durch eine neue Festplatte ersetzen. Sie können auch eine zweite, dritte oder sogar mehr Festplatten hinzufügen, abhängig vom Rekordertyp.

Verfügbare Slots je Rekordertyp

  • 4-Kanal-Rekorder: 1 Slot (vorinstalliert: 1 × 1000 GB)
  • 8-Kanal-Rekorder: 1 Slot (vorinstalliert: 1 × 2000 GB)
  • 16-Kanal-Rekorder: 2 Slots (vorinstalliert: 1 × 4000 GB)
  • 32-Kanal-Rekorder: 4 Slots (vorinstalliert: 1 × 8000 GB)
  • 64-Kanal-Rekorder: 8 Slots (vorinstalliert: 2 × 8000 GB)

Was Sie benötigen

  • Einen Kreuzschlitzschraubendreher.
  • Eine neue Festplatte.

Sie können eine neue Festplatte direkt bei Bascom oder bei einem anderen Anbieter kaufen, solange diese über einen 3,5-Zoll-SATA-Anschluss verfügt und eine maximale Kapazität von 8 TB hat. Wir empfehlen, eine Festplatte zu wählen, die für hohe Arbeitsbelastungen ausgelegt ist, wie z. B. die WD Purple oder ähnliche Modelle.

Schritt 1: Eine Festplatte hinzufügen oder ersetzen

Die Festplatte ersetzen in 4- und 8-Kanal-Rekordern
  1. Schalten Sie den Rekorder mit der physischen Taste aus und trennen Sie alle Kabel.

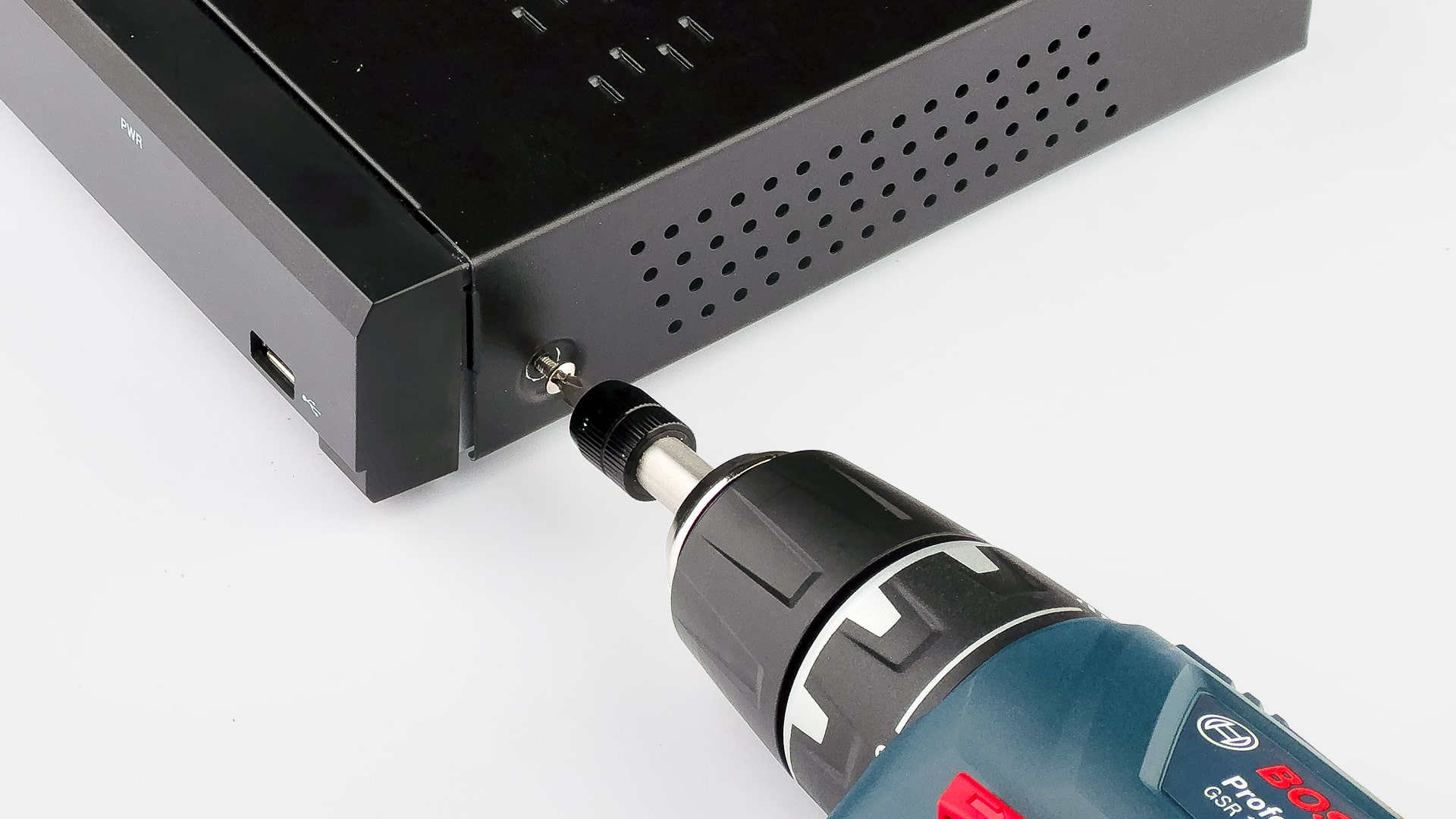

  2. Entfernen Sie die drei Schrauben an der Rückseite und die Schrauben an der linken und rechten Seite des Rekorders, die die obere Abdeckung fixieren. Entfernen Sie die obere Abdeckung vorsichtig, um die internen Komponenten sichtbar zu machen. r4x-remove-cover-min.jpg

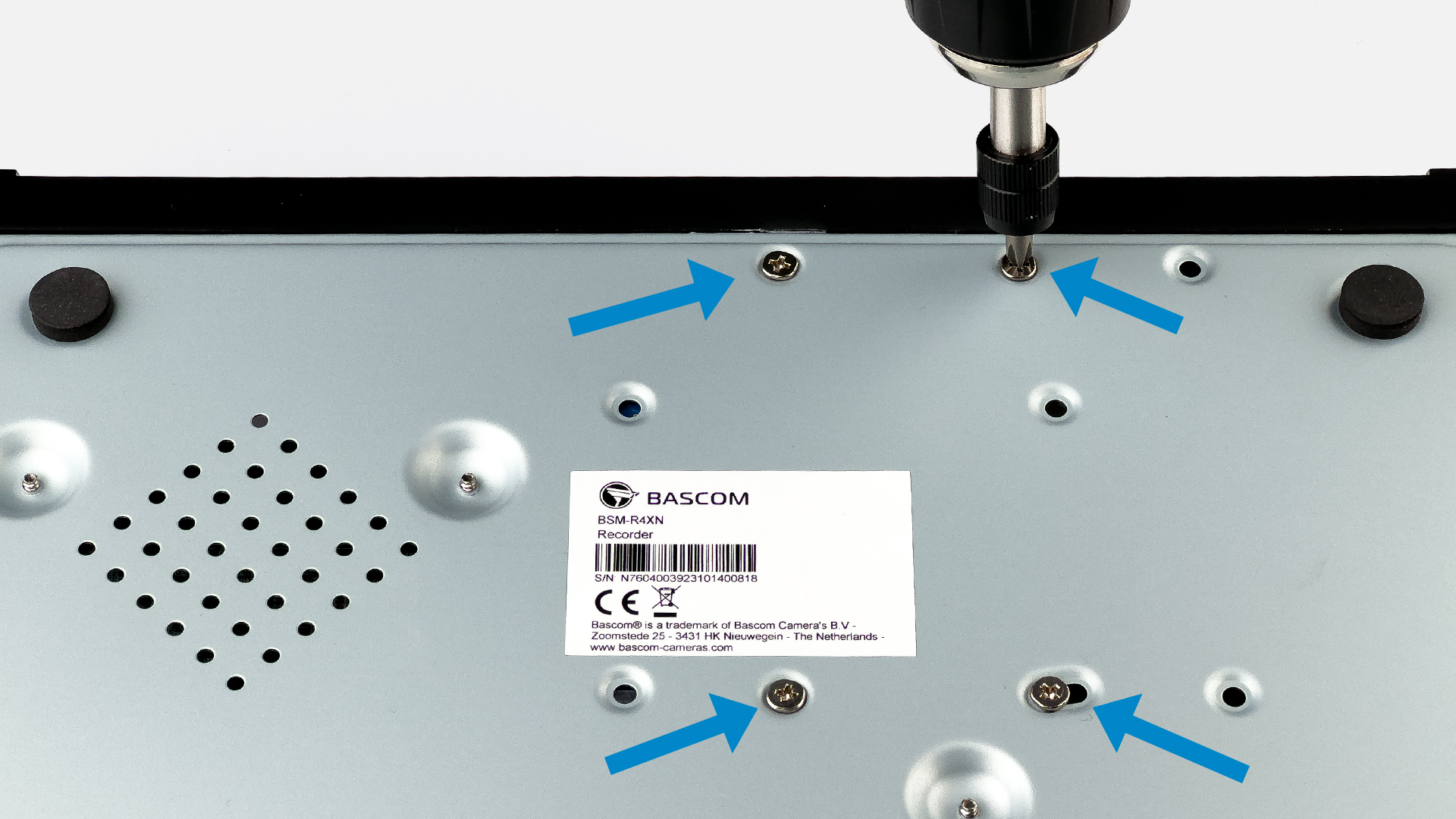

  3. Entfernen Sie die vier Schrauben, mit denen die Festplatte an der Unterseite des Rekorders befestigt ist. r4x-unscrew-hdd-min.jpg

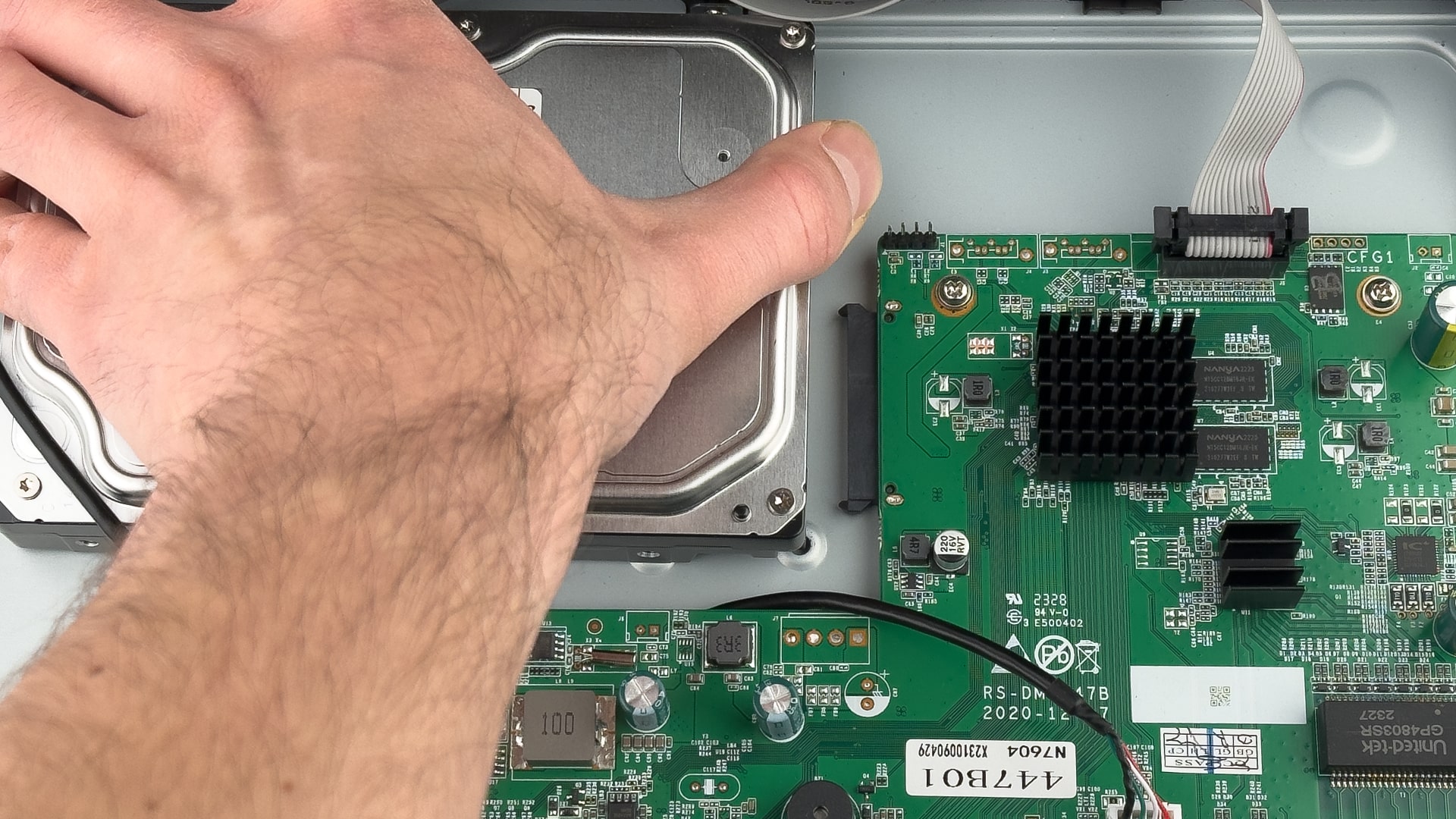

  4. Ziehen Sie die Festplatte vorsichtig aus dem Anschluss an der Seite der Hauptplatine. r4x-slide-hdd-min.jpg
  5. Richten Sie die neue Festplatte am Anschluss auf der Hauptplatine aus und schieben Sie sie vorsichtig hinein.
  6. Befestigen Sie die Festplatte an der Unterseite des Rekorders mit den in Schritt 3 entfernten Schrauben.
  7. Setzen Sie die obere Abdeckung wieder auf und befestigen Sie sie mit den in Schritt 2 entfernten Schrauben.
Festplatten hinzufügen oder ersetzen in einem 16-Kanal-Rekorder
  1. Schalten Sie den Rekorder mit der physischen Taste aus und trennen Sie alle Kabel.
  2. Entfernen Sie die vier Schrauben an der Rückseite und die zwei Schrauben an jeder Seite des Rekorders, die die obere Abdeckung fixieren. Entfernen Sie die obere Abdeckung vorsichtig, um die internen Komponenten sichtbar zu machen.
  3. Fügen Sie Festplatten hinzu oder ersetzen Sie sie:
    • Festplatten sind mit vier Schrauben an der Unterseite des Rekorders befestigt.
    • Festplatten sind mit einem Datenkabel und einem Stromkabel an der Hauptplatine angeschlossen.
Festplatten hinzufügen oder ersetzen in einem 32-Kanal-Rekorder
  1. Schalten Sie den Rekorder mit der physischen Taste aus und trennen Sie alle Kabel.
  2. Entfernen Sie die drei Schrauben an der Rückseite des Rekorders, die die obere Abdeckung fixieren. Entfernen Sie die obere Abdeckung vorsichtig, um die internen Komponenten sichtbar zu machen.
  3. Fügen Sie Festplatten hinzu oder ersetzen Sie sie:
    • Festplatten werden zwischen zwei Metallhalterungen montiert und mit vier Schrauben an den Seiten befestigt. Die Halterungen sind zusätzlich mit vier Schrauben an der Unterseite des Rekorders befestigt.
    • Festplatten werden mit einem Datenkabel und einem Stromkabel an der Hauptplatine angeschlossen.
Festplatten hinzufügen oder ersetzen in einem 64-Kanal-Rekorder
  1. Schalten Sie den Rekorder mit der physischen Taste aus und trennen Sie alle Kabel.
  2. Entfernen Sie die zwei Schrauben an der Rückseite des Rekorders, die die obere Abdeckung fixieren. Entfernen Sie die obere Abdeckung vorsichtig, um die internen Komponenten sichtbar zu machen.
  3. Die Festplatten sind auf einem zweischichtigen Rack montiert:
    • Entfernen Sie die mittlere Schraube, um das obere Rack aufzuklappen.
    • Entfernen Sie den Stützstift, um das untere Rack aufzuklappen. Drücken Sie die Seiten des Rekorders vorsichtig etwas auseinander, um die Stützen zu lösen und das untere Rack vollständig zu öffnen.
  4. Fügen Sie Festplatten hinzu oder ersetzen Sie sie:
    • Festplatten werden mit 4 Schrauben am Rack befestigt.
    • Festplatten werden mit einem Datenkabel und einem Stromkabel an der Hauptplatine angeschlossen.

Schritt 2: Die Festplatte formatieren

Nach der Installation müssen Sie die neue Festplatte formatieren, bevor Sie sie verwenden können. Dadurch werden alle Daten gelöscht und ein Dateisystem erstellt, das der Rekorder für die Speicherung und den Zugriff auf Dateien verwenden kann.

Anleitung für den Rekorder (mit Monitor und Maus)
  1. Bewegen Sie den Mauszeiger an den unteren Rand, bis die Menüleiste erscheint.
  2. Klicken Sie unten links auf das Menüsymbol  .
  3. Klicken Sie auf Einstellungen. Entsperren Sie den Rekorder, falls erforderlich.
  4. Navigieren Sie zu Speicher > Festplatte.
  5. Wählen Sie die Festplatte aus, die Sie formatieren möchten.
  6. Klicken Sie auf Festplatte formatieren.
  7. Geben Sie Ihr Passwort ein, um zu bestätigen.
Anleitung für die Computersoftware
  1. Klicken Sie oben im Fenster auf das Rekorder-Symbol  .
  2. Navigieren Sie zu Storage > Speicher.
  3. Wählen Sie die Festplatte aus, die Sie formatieren möchten.
  4. Klicken Sie auf Formatierung der Festplatte.
  5. Geben Sie Ihr Passwort ein, um zu bestätigen.
Anleitung für die Smartphone-App
  1. Tippen Sie auf das Menüsymbol  .
  2. Gehen Sie zu Rekorder-Einstellungen und wählen Sie Ihren Rekorder aus.
  3. Je nach Ihrem Rekordertyp navigieren Sie zu einer der folgenden Optionen:
    • Festplatte.
    • Speicher > Festplatte > Festplatte.
  4. Tippen Sie auf Formatieren der Festplatte, die Sie formatieren möchten.
  5. Geben Sie Ihr Passwort ein, um zu bestätigen.
