Termes et fonctionnement de la caméra PTZ




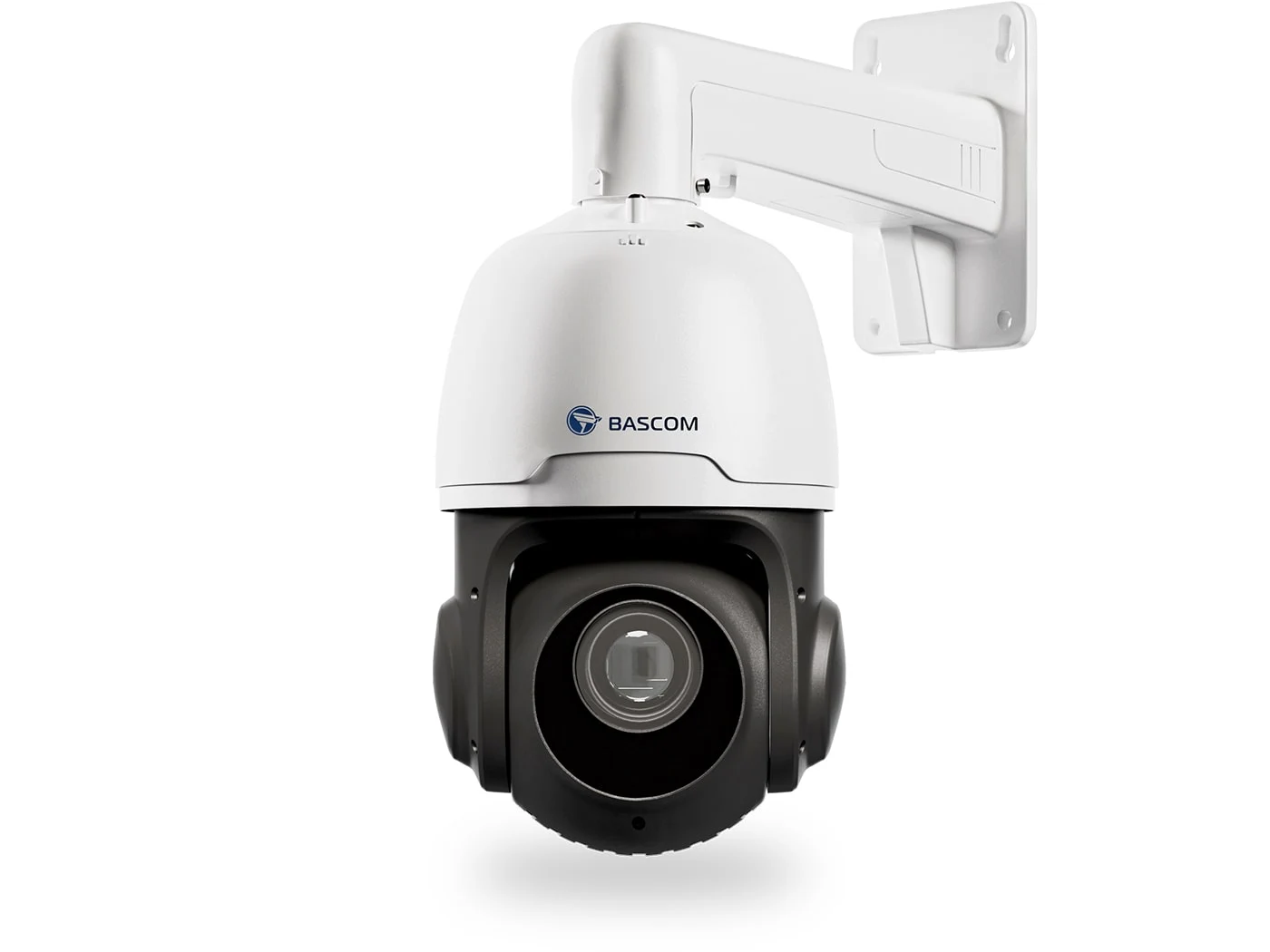

Fonctions de base de la caméra PTZ et explication des termes utilisés



  • Fonctions automatiques : La caméra PTZ peut être programmée pour suivre automatiquement une trajectoire préconfigurée, maintenir une position de surveillance, effectuer un suivi de cible ou différents types de balayages
  • Ajustement automatique en fonction du ratio de zoom : Lorsqu'on ajuste le zoom de la caméra PTZ, la vitesse horizontale et verticale s'adapte automatiquement en fonction du niveau de zoom. À mesure que le zoom augmente, la caméra se déplace plus lentement, tandis qu'une diminution du zoom accélère ses mouvements. Cette fonctionnalité assure un suivi d'objet plus précis grâce au réglage dynamique de la vitesse en fonction du niveau de zoom.
  • Fonction de mémoire (hors-tension): Suite à une remise sous tension (par exemple, suite à une coupure électrique), la caméra effectuera un rapide auto-test avant de reprendre automatiquement le mode préalablement défini avant la mise hors tension.
  • Suivi de cible : La caméra peut automatiquement suivre des mouvements humains et de véhicules.



Accéder aux commandes PTZ




Depuis l'enregistreur :

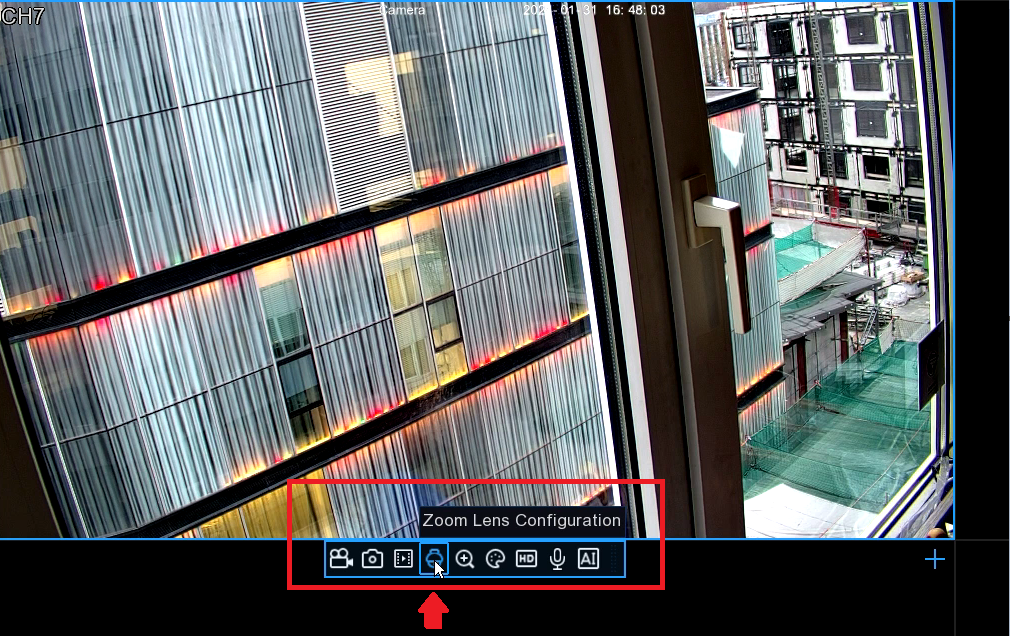

Cliquez sur l'image de la caméra et sélectionnez Configuration de l'objectif zoom comme indiqué dans la figure ci-dessous :





Depuis le Logiciel:

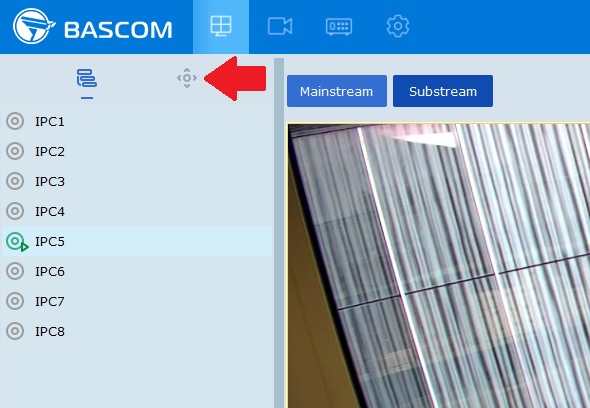

Après vous être connecté à votre enregistreur, cliquez sur l'icône pour accéder au menu de contrôle PTZ, comme illustré ci-dessous :

PTZ_PC_1.png  PTZ_PC_2.png





Depuis l'application:

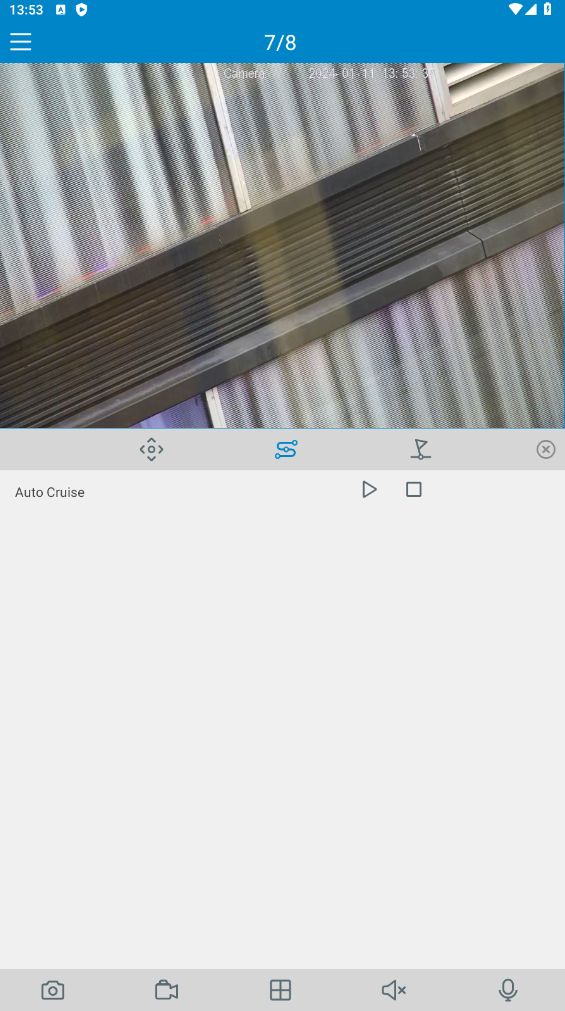

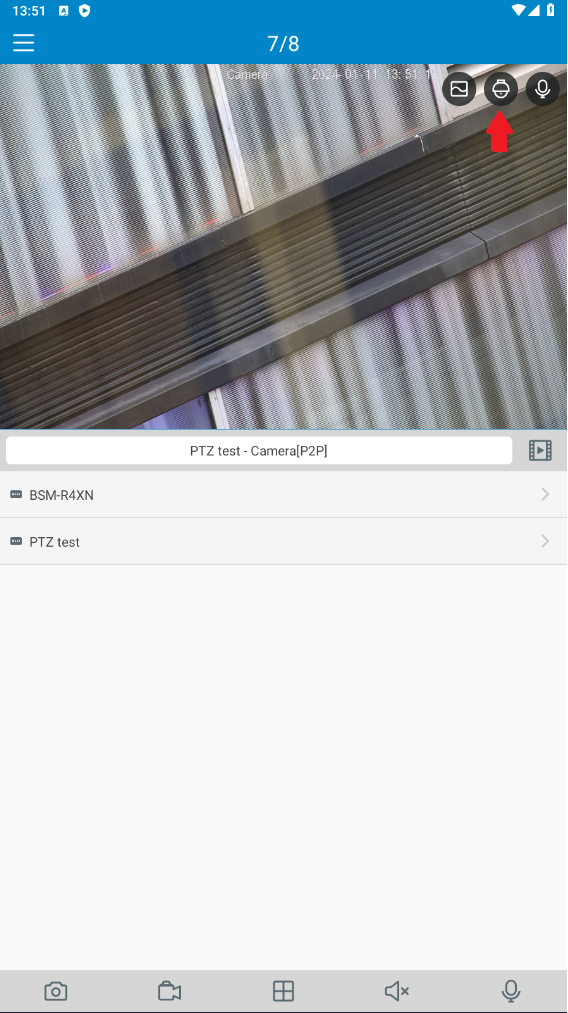

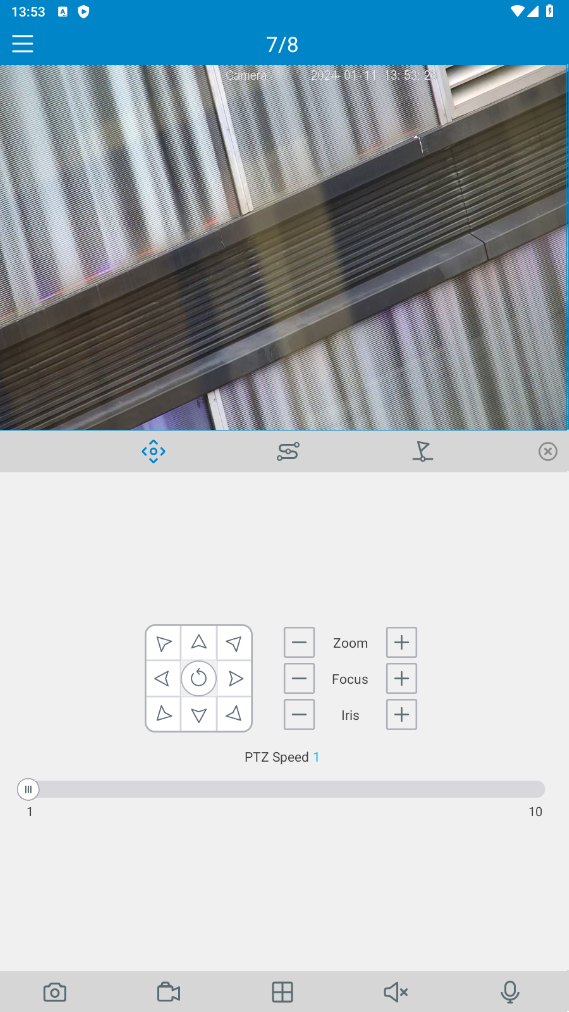

Double-cliquez sur l'image de la caméra PTZ et sélectionnez l'icône pour accéder aux commandes PTZ :

 PTZ_1_1.png  PTZ_2.png  PTZ_3.png





Interface web:

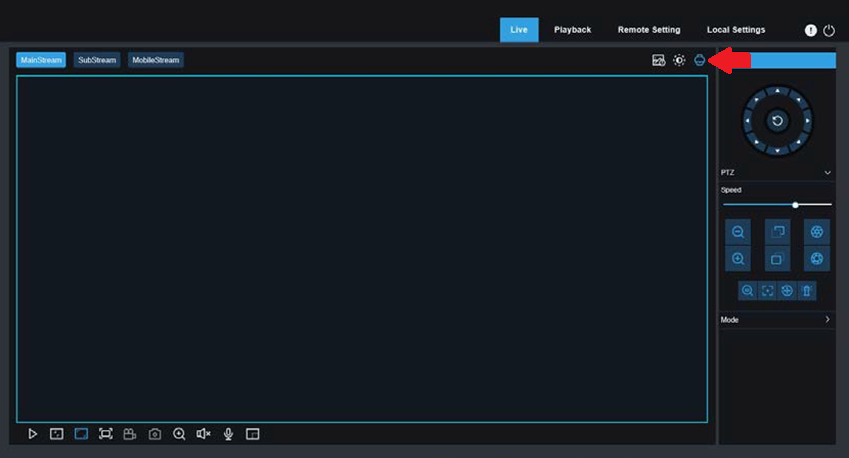

Cliquez sur dans le coin supérieur droit de l'écran de visualisation en direct pour afficher ou masquer l'interface graphique de contrôle PTZ, comme illustré dans la figure suivante :





Définition des commandes PTZ

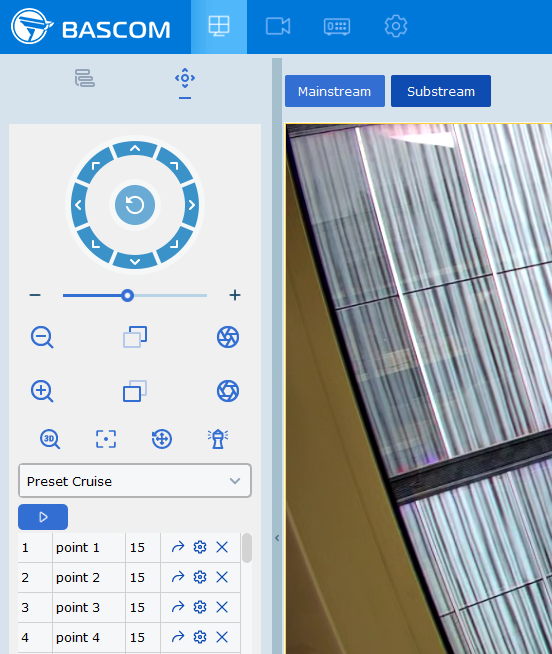

Voici les différentes icônes et menus liés aux fonctions PTZ:

Maintenez enfoncées les touches fléchées pour contrôler la direction de rotation de la caméra PTZ. Si vous cliquez sur , la caméra PTZ continue de tourner horizontalement et, dans ce cas, le bouton devient bleu ciel. Vous pouvez cliquer à nouveau pour arrêter la rotation.

Utilisez la barre de défilement pour ajuster la vitesse de rotation de la caméra PTZ. Le niveau de vitesse varie de 1 à 10. Plus la valeur est grande, plus la vitesse est rapide.



Réglage de la mise au point - et Réglage de la mise au point +

Lorsque vous appuyez sur , l'image s'agrandit en partant du centre de l'image

Lorsque vous appuyez sur , l'image rétrécit en partant du centre de l'image





Focus – et Focus +

Ces boutons permettent une mise au point manuelle.

Maintenez enfoncé pour rendre les objets proches nets et les objets lointains progressivement flous ; maintenez enfoncé pour rendre les objets lointains nets et les objets proches progressivement flous.



Iris – et Iris +

Lorsque l'écran de surveillance est relativement sombre, vous pouvez appuyer et maintenir enfoncé pour augmenter l'iris (ouverture de l'objectif). De même, vous pouvez appuyer et maintenir enfoncé pour diminuer l'iris.





Commandes des fonctions auxiliaires :

La présence de cette barre de fonction dépend du modèle. Elle regroupe : "Positionnement 3D", "Mise au point auxiliaire", "Réinitialisation en un clic", "Surveillance en un clic" et "Initialisation de l'objectif". (Cliquez sur chaque lien pour plus d'informations)





Les modes comprennent :

  1. Croisière prédéfinie (Référez-vous à Croisière prédéfinie pour les instructions.)
  2. Mode surveillance (Référez-vous à Mode Surveillance pour les instructions.)
  3. Balayage en ligne (Référez-vous à Balayage en ligne pour les instructions.)
  4. Rotation (Référez-vous à Rotation pour les instructions.)
  5. Balayage prédéfini (Référez-vous à Balayage prédéfini pour les instructions.)


Fonction:
Suivi automatique de forme(s) humaine(s) ou véhicule(s). (Référez-vous à ce paragraphe pour les instructions.)





Croisière prédéfinie

  1. Utilisez les touches fléchées pour contrôler la PTZ et positionner la caméra dans la position souhaitée, puis cliquez sur pour ajouter un point de position.
  2. Une fois qu'un point a été ajouté, vous pouvez y retourner en cliquant sur et ajuster la position de la caméra en conséquence.
  3. Pour supprimer un point de position, cliquez sur .
  4. Cliquez sur le champ de texte "Point1" pour modifier le nom du point de position.

Note : Vous pouvez créer jusqu'à 255 points de position



Mode surveillance




En Mode surveillance, vous pouvez stopper les mouvements automatiques de la caméra en utilisant les boutons de commande (balayage, inclinaison et zoom). Cependant, si aucun mouvement n'est effectué pendant l'intervalle de temps défini, la caméra reprend automatiquement sa trajectoire prédéfinie.

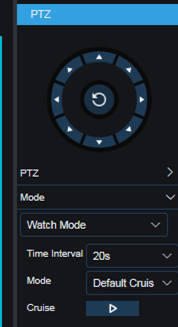

Définir l'intervalle de temps : Le menu déroulant vous permet de définir sa durée, comprise entre 15 et 240 secondes. Le réglage par défaut est 20 secondes.

Paramétrer le Mode Surveillance : 4 modes de surveillance sont disponibles depuis le menu déroulant :

  1. Croisière prédéfinie (Référez-vous à Croisière prédéfinie pour les instructions.)
  2. Mode surveillance (Référez-vous à Mode surveillance pour les instructions.)
  3. Balayage en ligne (Référez-vous à Balayage en ligne pour les instructions.)
  4. Rotation (Référez-vous à Rotation pour les instructions.)
  5. Balayage prédéfini (Référez-vous à Balayage prédéfini pour les instructions.)

Note : Les points de position se définissent un par un.

Croisière préréglée : Sur ce mode, la caméra effectue des cycles de rotation automatique dans le sens antihoraire à vitesse constante.





Balayage en ligne

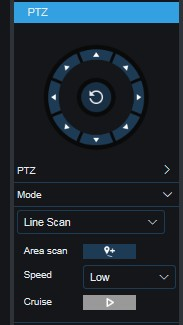

Cliquez sur "start set" pour enregistrer la position actuelle comme point de départ. Orientez ensuite la caméra, puis cliquez sur pour enregistrer la nouvelle position comme point d'arrivée. Enfin, cliquez sur "Cruise" pour démarrer un mouvement automatique de va-et-vient entre les deux points. La vitesse se règle depuis le menu déroulant "Speed"



Rotation

Dans ce mode, la caméra PTZ effectue une croisière conformément à une piste prédéfinie. Vous pouvez définir quatre pistes simultanément, et pour chaque piste, vous pouvez sélectionner 32 points préréglés et définir l'intervalle de croisière pour chaque point préréglé.

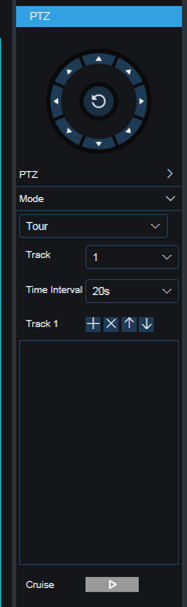

Sélectionnez le mode Tour.

Sélectionnez ensuite une piste et commencez à y ajouter des points prédéfinis :

Ajoutez et supprimez des points pour chaque piste. Vous pouvez cliquer sur les boutons fléchés vers le haut et vers le bas pour changer la séquence des points prédéfinis.

Définissez l'intervalle de temps entre le changement de points prédéfinis avec ce menu.

Cliquez ensuite sur Cruise pour lancer le déplacement de la caméra de point en points

Remarque : Après avoir ajouté des points prédéfinis, cliquez sur Cruise pour enregistrer le trajet.



Balayage prédéfini

Le balayage prédéfini correspond à mouvement suivant un cheminement pré-enregistré d'actions telles que les mouvements horizontaux, verticaux et les changements de rapport de zoom de la caméra PTZ. Après l'enregistrement et la sauvegarde, l'utilisateur peut directement lancer le balayage prédéfini. Chaque caméra PTZ a la possibilité d'enregistrer jusqu'à 4 trajectoires de balayage prédéfini, numérotées de 1 à 4. Ces trajectoires sont stockées par la caméra elle-même.



Sélectionnez le mode Pattern Scan.

Sélectionnez ensuite une piste

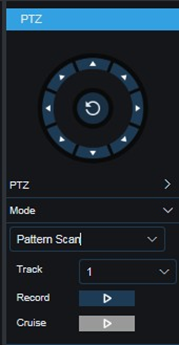

Cliquez sur ce bouton pour commencer l'enregistrement. Effectuez alors les opérations souhaitées (zoom, déplacement, etc), puis cliquez sur ce bouton pour arrêter l'enregistrement. Une fois l'enregistrement terminé, cliquez sur le bouton pour appeler la croisière, et la caméra PTZ effectuera une croisière conformément au contenu enregistré.





Commandes de fonctions auxiliaires :

Positionnement 3D

Cette commande active ou désactive la fonction

Cliquez sur     pour activer le positionnement 3D. Une fois la fonction activée, le bouton change en , et lorsque vous cliquez à nouveau dessus, le positionnement 3D se désactive. Lorsque la fonction de positionnement 3D est activée, vous pouvez effectuer les opérations suivantes :

Cliquez avec la souris sur l'écran de visualisation en direct, et la caméra PTZ déplace le point correspondant vers le centre de la vidéo.

Maintenez le bouton gauche de la souris enfoncé et faites glisser la souris vers le bas (haut) à droite pour former une zone rectangulaire.

Ensuite, la caméra PTZ déplace son centre vers le centre de la vidéo et effectue un zoom sur la vue. Maintenez le bouton gauche de la souris enfoncé et faites glisser la souris vers le haut (bas) à gauche pour former une zone rectangulaire. Ensuite, la caméra PTZ déplace son centre vers le centre de la vidéo et effectue un zoom arrière sur la vue.



Mise au point auxiliaire

Cliquez sur ce bouton pour que la caméra PTZ effectue automatiquement la mise au point.



Réinitialisation en un clic

Cliquez sur ce bouton pour réinitialiser les commandes de balayage de la caméra. Cela efface l'ensemble des points prédéfinis.



Initialisation de l'objectif

Cliquez sur ce bouton pour initialiser l'objectif. Cette fonction dépend du modèle réel et de l'interface graphique utilisateur.



Surveillance en un clic

Cliquez sur ce bouton pour effectuer une surveillance en un clic.



Suivi automatique de forme(s) humaine(s) ou véhicule(s)

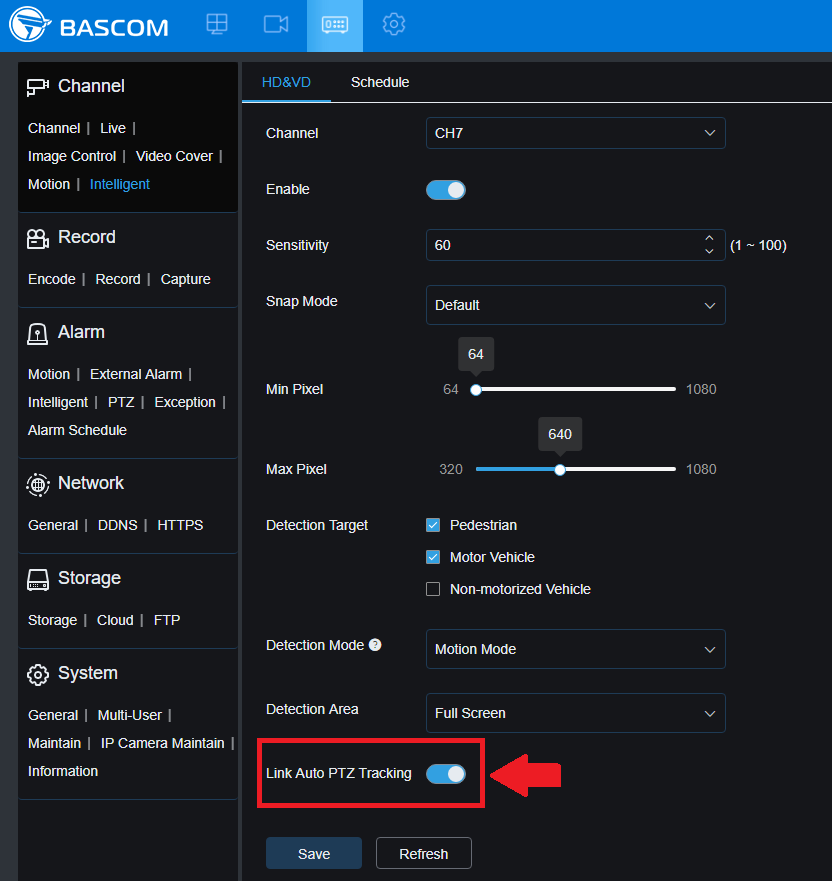

Cette option s'active depuis le menu "intelligent". Il vous suffira d'activer "Link Auto PTZ Suivi" :

PTZ Tracking.png



La caméra commence alors un suivi automatique de cibles "humaines" ou "véhicules" dans la zone de detection. Une fois que la cible sort du champ, la caméra reprend automatiquement sa position initiale.
