Een harde schijf toevoegen of vervangen

Als de harde schijf (HDD) in de recorder niet goed functioneert, of als u meer opslagcapaciteit nodig heeft, kunt u deze vervangen door een nieuwe schijf. U kunt ook een tweede, derde of zelfs meer schijven toevoegen voor extra opslag, afhankelijk van het type recorder.

Beschikbare slots per recordertype

  • 4-kanaals recorder: 1 slot (vooraf geïnstalleerd: 1 × 1000 GB)
  • 8-kanaals recorder: 1 slot (vooraf geïnstalleerd: 1 × 2000 GB)
  • 16-kanaals recorder: 2 slots (vooraf geïnstalleerd: 1 × 4000 GB)
  • 32-kanaals recorder: 4 slots (vooraf geïnstalleerd: 1 × 8000 GB)
  • 64-kanaals recorder: 8 slots (vooraf geïnstalleerd: 2 × 8000 GB)

Wat u nodig heeft

  • Een kruiskopschroevendraaier.
  • Een nieuwe harde schijf.

U kunt een nieuwe harde schijf rechtstreeks bij Bascom kopen of bij een andere leverancier, zolang deze maar een 3,5 inch SATA-aansluiting heeft en een maximale capaciteit van 8 TB. We raden aan een schijf te kiezen die ontworpen is voor zware werklasten, zoals WD Purple of vergelijkbare modellen.

Stap 1: een harde schijf toevoegen of vervangen

De harde schijf vervangen in 4- en 8-kanaals recorders
  1. Gebruik de fysieke knop om de recorder uit te schakelen en haal alle kabels los.

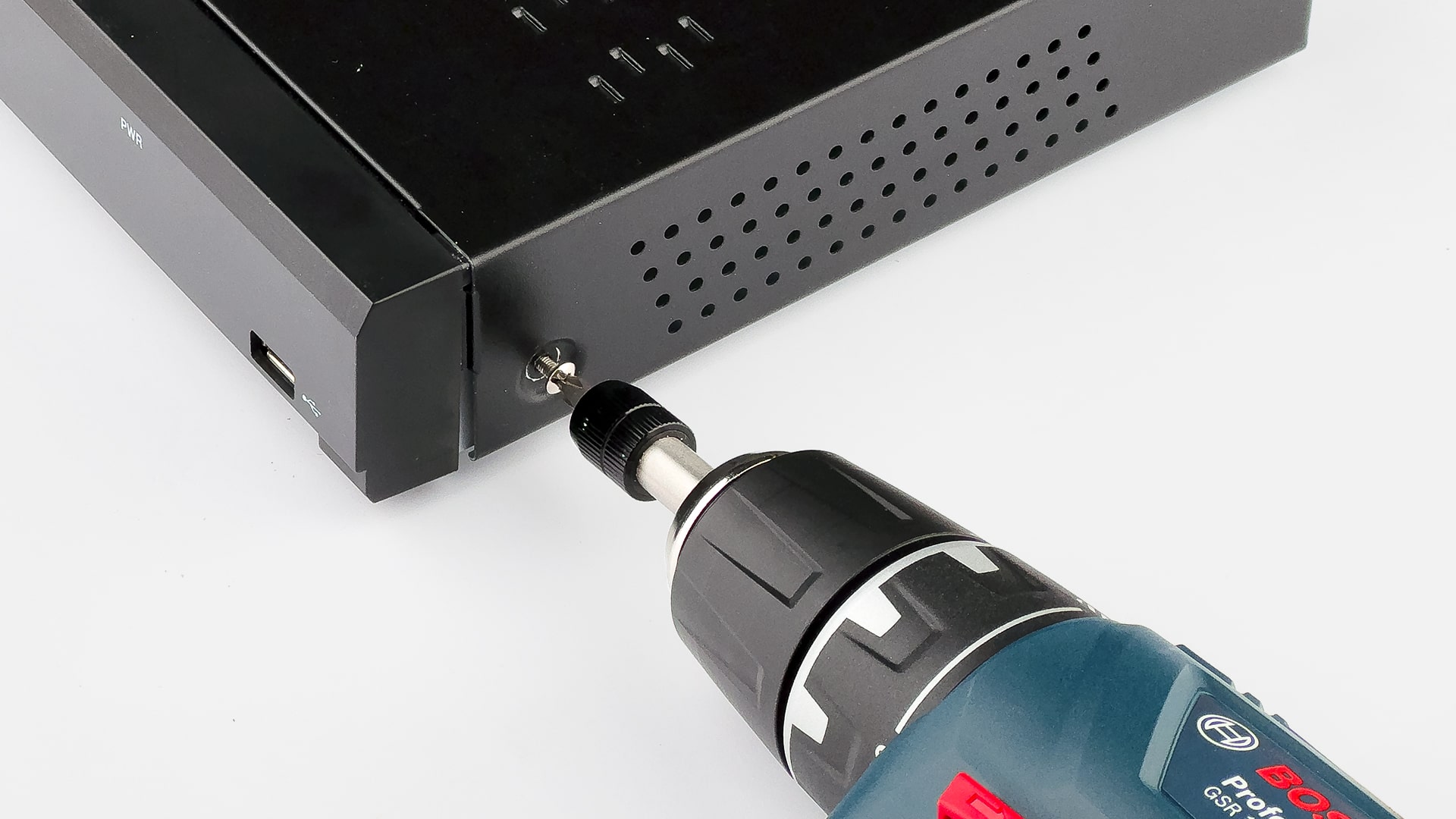

  2. Verwijder de drie schroeven aan de achterkant en de schroef aan de linker en rechter zijkant van de recorder die het bovenpaneel vastzetten. Verwijder het bovenpaneel voorzichtig om de interne componenten zichtbaar te maken. r4x-remove-cover-min.jpg

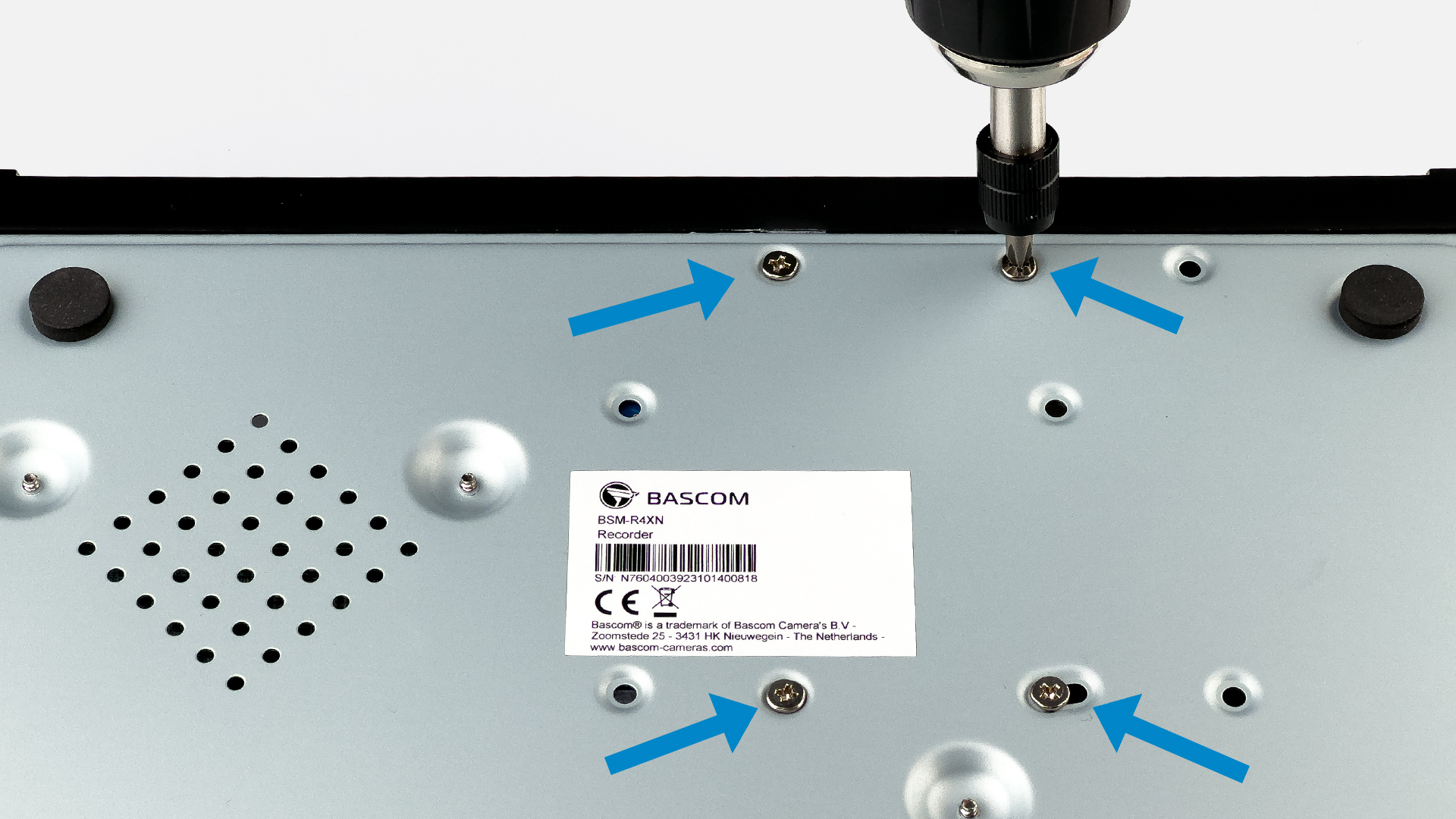

  3. Verwijder de vier schroeven waarmee de harde schijf aan de onderkant van de recorder is bevestigd. r4x-unscrew-hdd-min.jpg

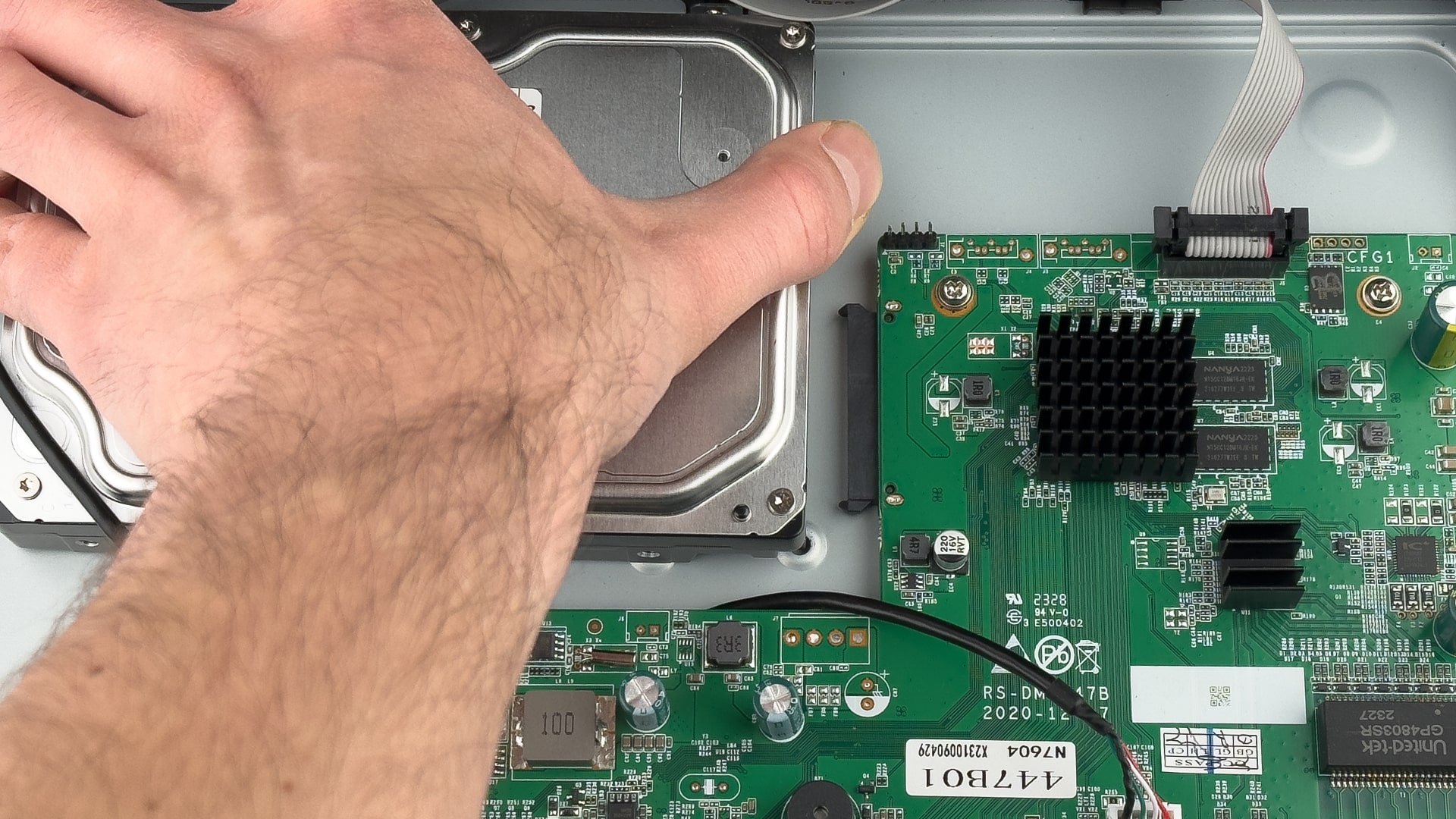

  4. Schuif de harde schijf voorzichtig uit de connector aan de zijkant van het moederbord. r4x-slide-hdd-min.jpg
  5. Lijn de nieuwe harde schijf uit met de connector op het moederbord en schuif deze voorzichtig op zijn plaats.
  6. Bevestig de harde schijf aan de onderkant van de recorder met de schroeven die u in stap 3 hebt verwijderd.
  7. Plaats het bovenpaneel terug en zet het vast met de schroeven die u in stap 2 hebt verwijderd.
Harde schijven toevoegen of vervangen in de 16-kanaals recorder
  1. Gebruik de fysieke knop om de recorder uit te schakelen en haal alle kabels los.
  2. Verwijder de vier schroeven aan de achterkant en de twee schroeven aan elke zijkant van de recorder die het bovenpaneel vastzetten. Verwijder het bovenpaneel voorzichtig om de interne componenten zichtbaar te maken.
  3. Voeg harde schijven toe of vervang deze:
    • Harde schijven zijn met vier schroeven aan de onderkant van de recorder bevestigd.
    • Harde schijven zijn met een datakabel en een voedingskabel op het moederbord aangesloten.
Harde schijven toevoegen of vervangen in de 32-kanaals recorder
  1. Gebruik de fysieke knop om de recorder uit te schakelen en haal alle kabels los.
  2. Verwijder de drie schroeven aan de achterkant van de recorder die het bovenpaneel vastzetten. Verwijder het bovenpaneel voorzichtig om de interne componenten zichtbaar te maken.
  3. Voeg harde schijven toe of vervang deze:
    • Harde schijven worden tussen twee metalen beugels gemonteerd en met vier schroeven aan de zijkanten vastgezet. De beugels zijn vervolgens met vier extra schroeven aan de onderkant van de recorder bevestigd.
    • Harde schijven worden met een datakabel en een voedingskabel op het moederbord aangesloten.
Harde schijven toevoegen of vervangen in de 64-kanaals recorder
  1. Gebruik de fysieke knop om de recorder uit te schakelen en haal alle kabels los.
  2. Verwijder de twee schroeven aan de achterkant van de recorder die het bovenpaneel vastzetten. Verwijder het bovenpaneel voorzichtig om de interne componenten zichtbaar te maken.
  3. De harde schijven zijn gemonteerd op een tweelaags rek:
    • Verwijder de middelste schroef om het bovenste rek open te klappen.
    • Verwijder de steunpen om het onderste rek open te klappen. Duw de zijkanten van de recorder voorzichtig iets uit elkaar om de steunen vrij te maken en het onderste rek volledig te openen.
  4. Voeg harde schijven toe of vervang deze:
    • Harde schijven worden met 4 schroeven aan het rek bevestigd.
    • Harde schijven worden met een datakabel en een voedingskabel op het moederbord aangesloten.

Stap 2: de harde schijf formatteren

Na de installatie moet u de nieuwe schijf formatteren voordat u deze kunt gebruiken. Dit verwijdert alle data en zet een bestandssysteem op dat de recorder kan gebruiken om bestanden op te slaan en te openen.

Instructies voor de recorder (met een monitor en muis)
  1. Beweeg uw cursor tegen de onderkant van het scherm zodat de menubalk verschijnt.
  2. Klik linksonder op het menupictogram  .
  3. Klik op Instellingen. Ontgrendel de recorder als daarom wordt gevraagd.
  4. Navigeer naar Opslag > Schijf.
  5. Selecteer de harde schijf die u wilt formatteren.
  6. Klik op de knop Formatteer HDD.
  7. Voer uw wachtwoord in om te bevestigen.
Instructies voor de computersoftware
  1. Klik bovenin het venster op het recorderpictogram  .
  2. Navigeer naar Storage > Opslag.
  3. Selecteer de harde schijf die u wilt formatteren.
  4. Klik op Formatteren harde schijf.
  5. Voer uw wachtwoord in om te bevestigen.
Instructies voor de smartphone-app
  1. Tik op het menupictogram  .
  2. Ga naar Recorderinstellingen en selecteer uw recorder.
  3. Afhankelijk van uw recordertype navigeert u naar een van de volgende locaties:
    • HDD.
    • Opslag > HDD > HDD.
  4. Tik op de knop Formatteren van de harde schijf die u wilt formatteren.
  5. Voer uw wachtwoord in om te bevestigen.
