Kabels op maat maken

Met onze apart verkrijgbare kabelhaspels van 100 of 300 meter kunt u eenvoudig kabels op de exact benodigde lengte afknippen en daarna de connectoren bevestigen—een proces dat krimpen wordt genoemd. Een groot voordeel hiervan is dat u kleine gaten kunt boren of de kabel door krappe ruimtes kunt leiden en pas daarna de connectoren kunt bevestigen, waardoor de installatie veel eenvoudiger wordt. In dit artikel begeleiden we u stap voor stap door het krimpproces.

Strip de kabel en draai de aderparen los

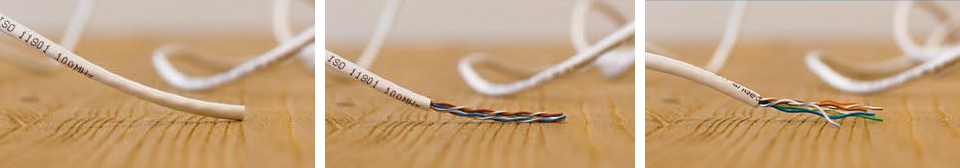

Gebruik de scherpe rand van de krimptang om ongeveer 2 cm van de buitenmantel van de kabel te strippen. De eenvoudigste manier is om de krimptang licht aan te drukken en rond de kabel te draaien, zodat de mantel rondom wordt doorgesneden.

Nadat de mantel is verwijderd, ziet u vier paren gedraaide aders. Haal deze paren voorzichtig uit elkaar om de acht individuele aders zichtbaar te maken. Controleer of geen van de aders is beschadigd bij het strippen. Let op dat de acht afzonderlijke aders zelf niet verder gestript hoeven te worden.

Rangschik de aders en knip ze af

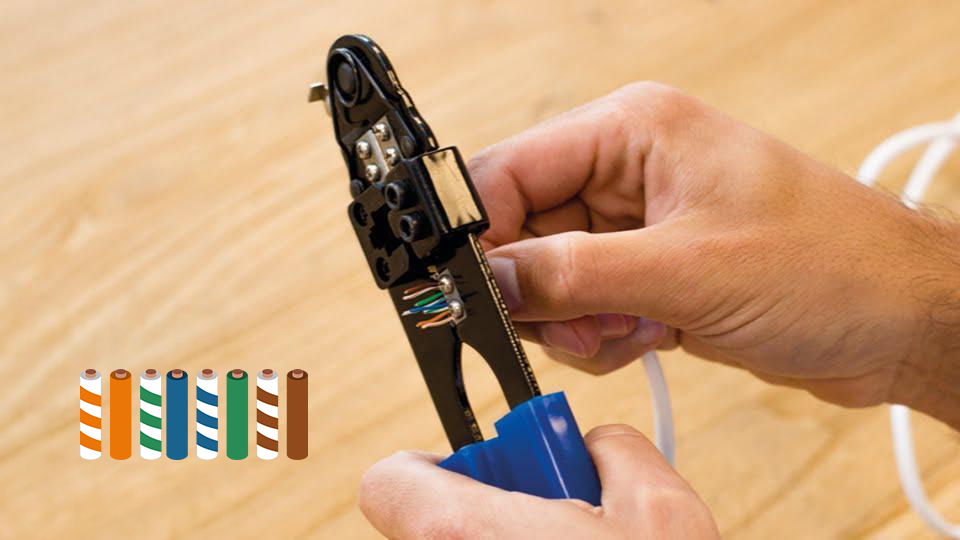

Leg de aders in de juiste volgorde zoals hieronder aangegeven. Knip vervolgens met de krimptang de aders recht af, zodat ze ongeveer 13 mm lang zijn.

Van links naar rechts:

• Oranje/wit
• Oranje
• Groen/wit
• Blauw
• Blauw/wit
• Groen
• Bruin/wit
• Bruin

Voer de aders in de connector

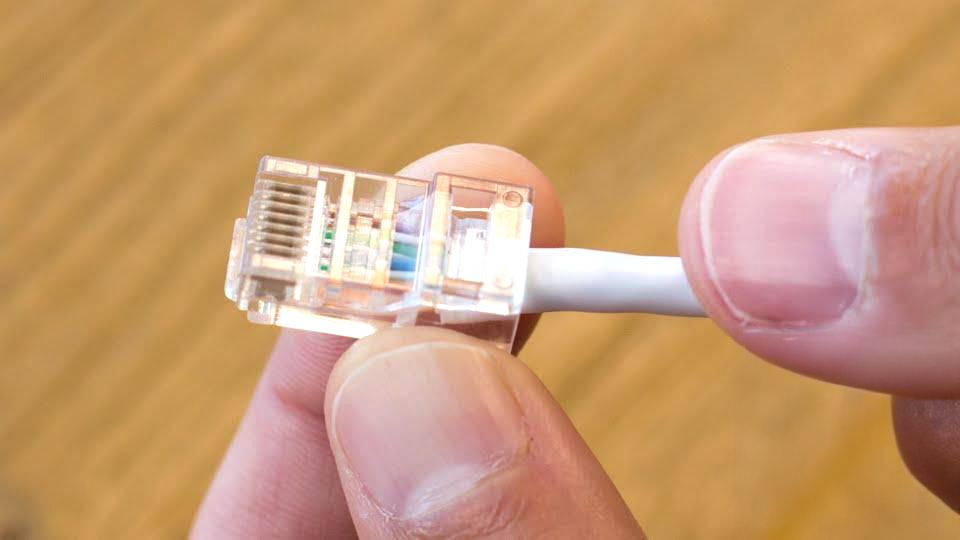

Houd de connector met de clip naar beneden. Duw de aders voorzichtig in de connector in de juiste volgorde, zodat ze helemaal tot het einde onder de koperen contacten reiken. Zorg ervoor dat ongeveer 8 mm van de kabelmantel in de connector zit. Dit is van cruciaal belang om te voorkomen dat de connector na het krimpen losraakt.

Krimp de connector

Als een connector eenmaal gekrimpt is, kan deze niet opnieuw worden gebruikt.

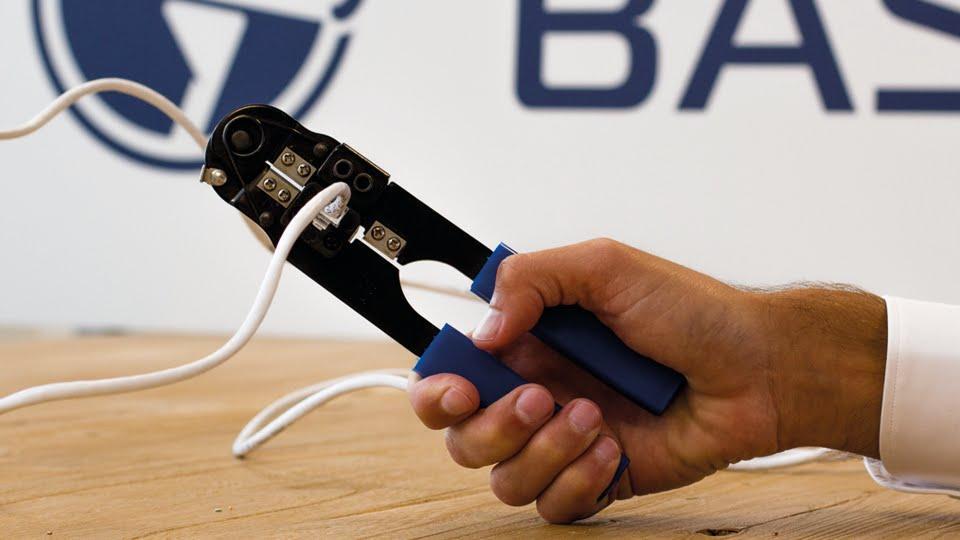

Plaats de connector met de kabel in de krimptang en druk de tang stevig samen. Verwijder na het krimpen de connector uit de tang. De aders moeten nu stevig onder de koperen contacten zitten, en de kabel moet goed vastgeklemd zijn. U moet de kabel niet uit de connector kunnen trekken. Herhaal dit proces aan het andere uiteinde van de kabel.

Tip: voordat u de camera monteert, sluit de kabel aan op uw camera en recorder om te verifiëren dat deze goed werkt.
