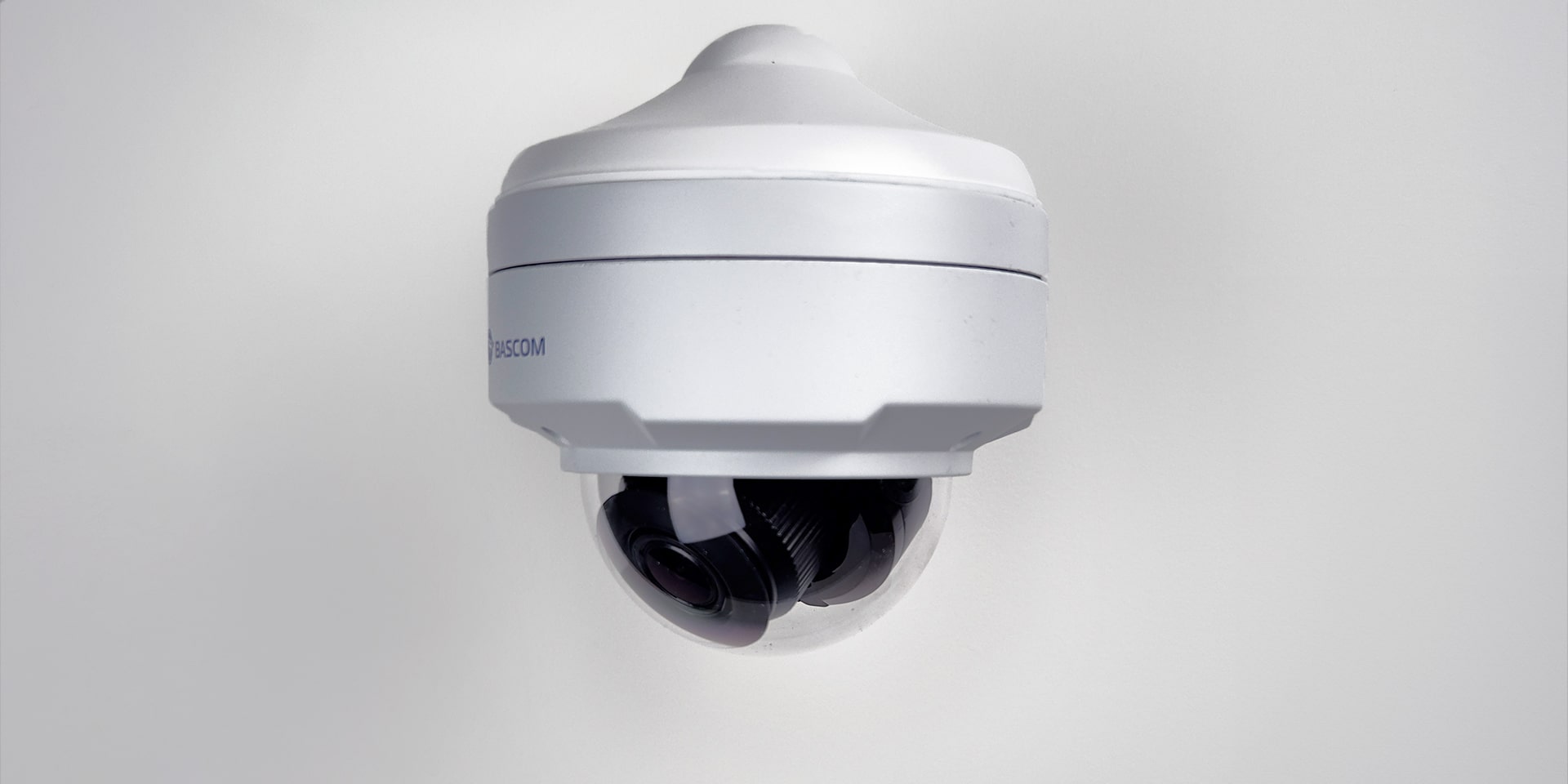

PRO en PLUS domecamera’s monteren met een muurbeugel
In dit artikel laten we u zien hoe u een PRO of PLUS domecamera aan een muur monteert met een muurbeugel en afstelt in de gewenste kijkrichting. Hoewel de afbeeldingen ons XD50-model laten zien, zijn de instructies van toepassing op alle Bascom PRO and PLUS domecameramodellen, aangezien ze dezelfde muurbeugel delen. We raden aan om de installatie op een droge dag uit te voeren om te voorkomen dat er vocht in de camera komt.
Stap 1: de gaten markeren

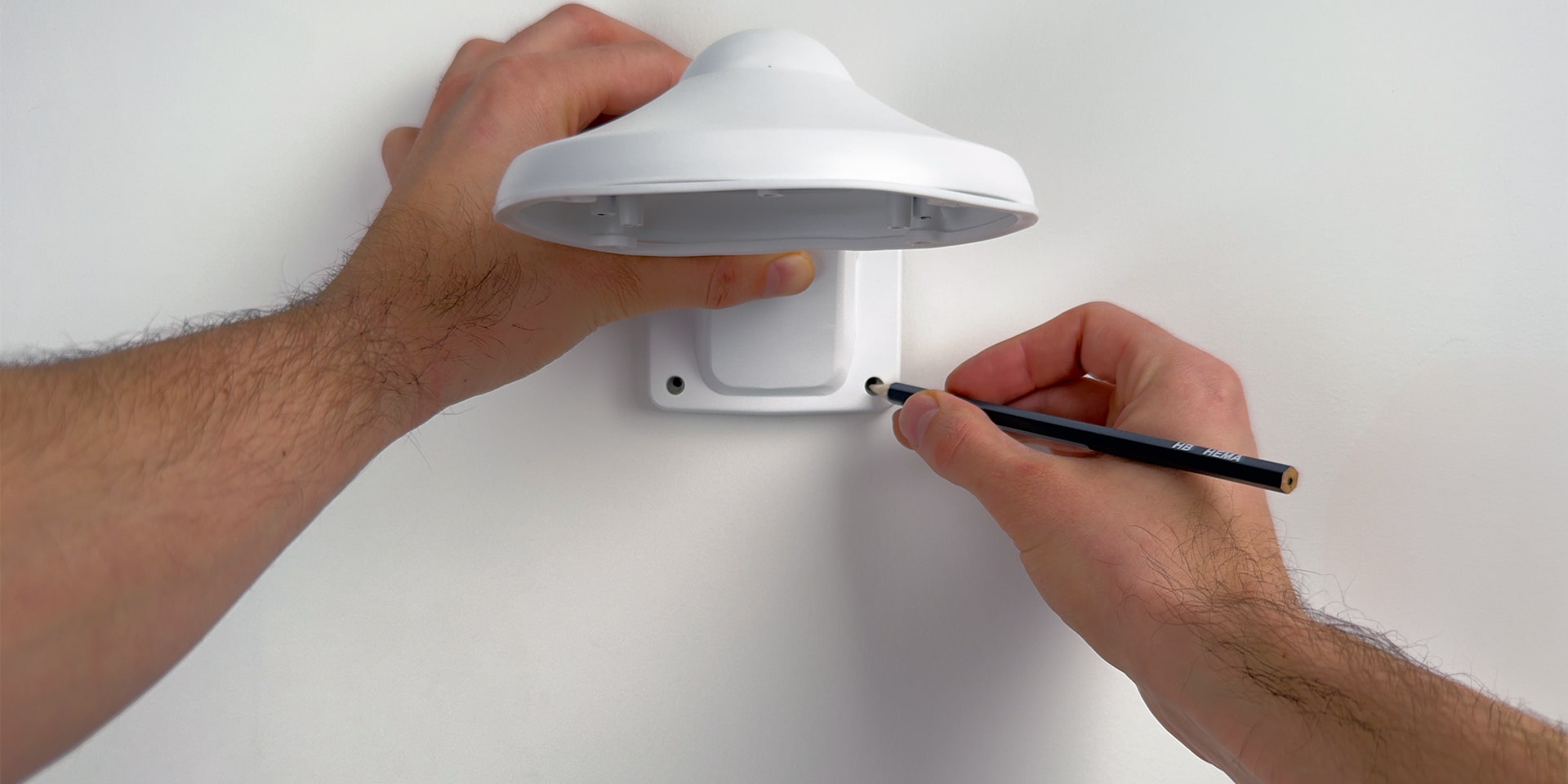

Gebruik de beugel om de boorplekken met een potlood te markeren. Het gat voor de kabel kan op elke gewenste plek binnen de open ruimte van de beugel worden geboord.
Stap 2: de gaten boren

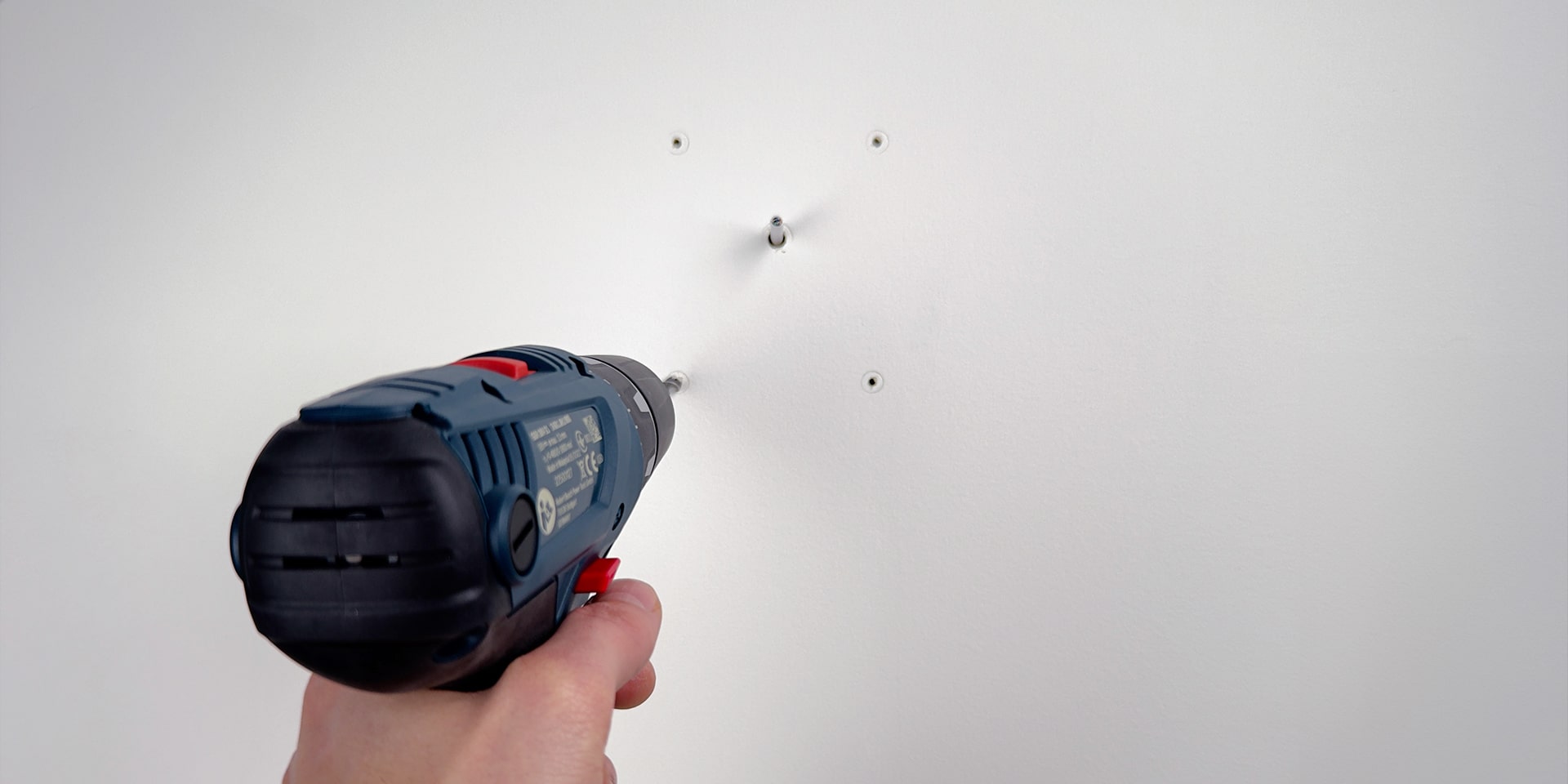

Selecteer het juiste bevestigingsmateriaal op basis van de montageoppervlakte. We hebben universele pluggen en schroeven (PH2, Ø 4 mm) bijgevoegd die geschikt zijn voor de meeste toepassingen.
- Voor de pluggen boort u een gat van 6 mm.
- Voor kabeldoorvoer door de muur boort u een gat van:
- 12 mm als u de meegeleverde kant-en-klare kabel gebruikt.
- 6 mm als u de kabel zelf op maat maakt.
Stap 3: de muurbeugel monteren

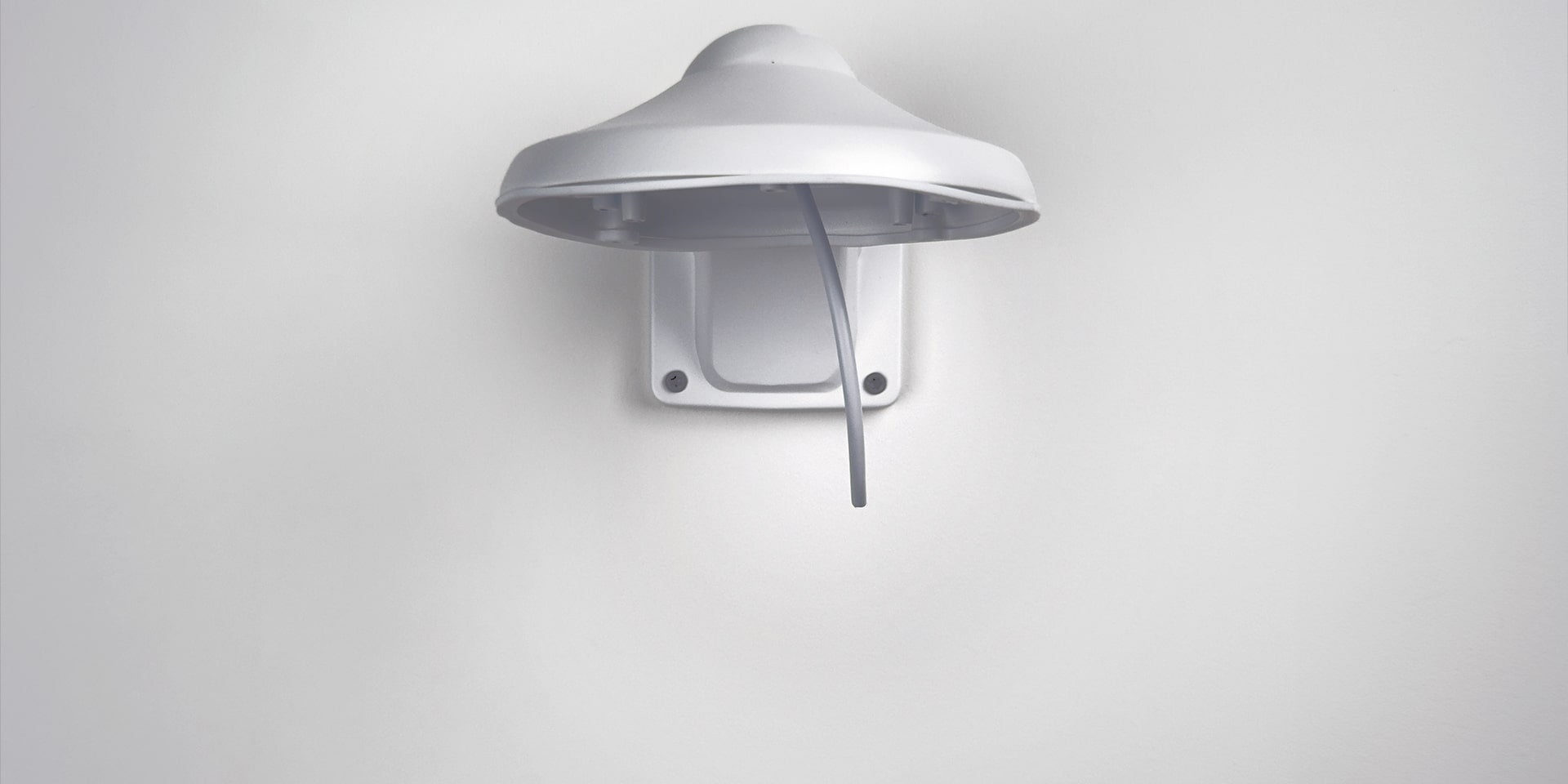

Voer de kabel die uit de muur komt door de beugel en gebruik de schroeven om de beugel aan de muur te bevestigen. In de bovenstaande en onderstaande afbeeldingen werken we met een kabel die nog niet van een connector is voorzien.
Stap 4: de kap van de camera loshalen
Laat de beschermfolie op de kap zitten om vingerafdrukken tijdens de installatie te voorkomen. Gebruik de meegeleverde Torxsleutel (T20) om de drie bouten bovenop de camera los te maken en verwijder vervolgens de kap. Maak de veiligheidskabel die de kap met de camera verbindt niet los.
Stap 5: de waterdichte afdichting plaatsen

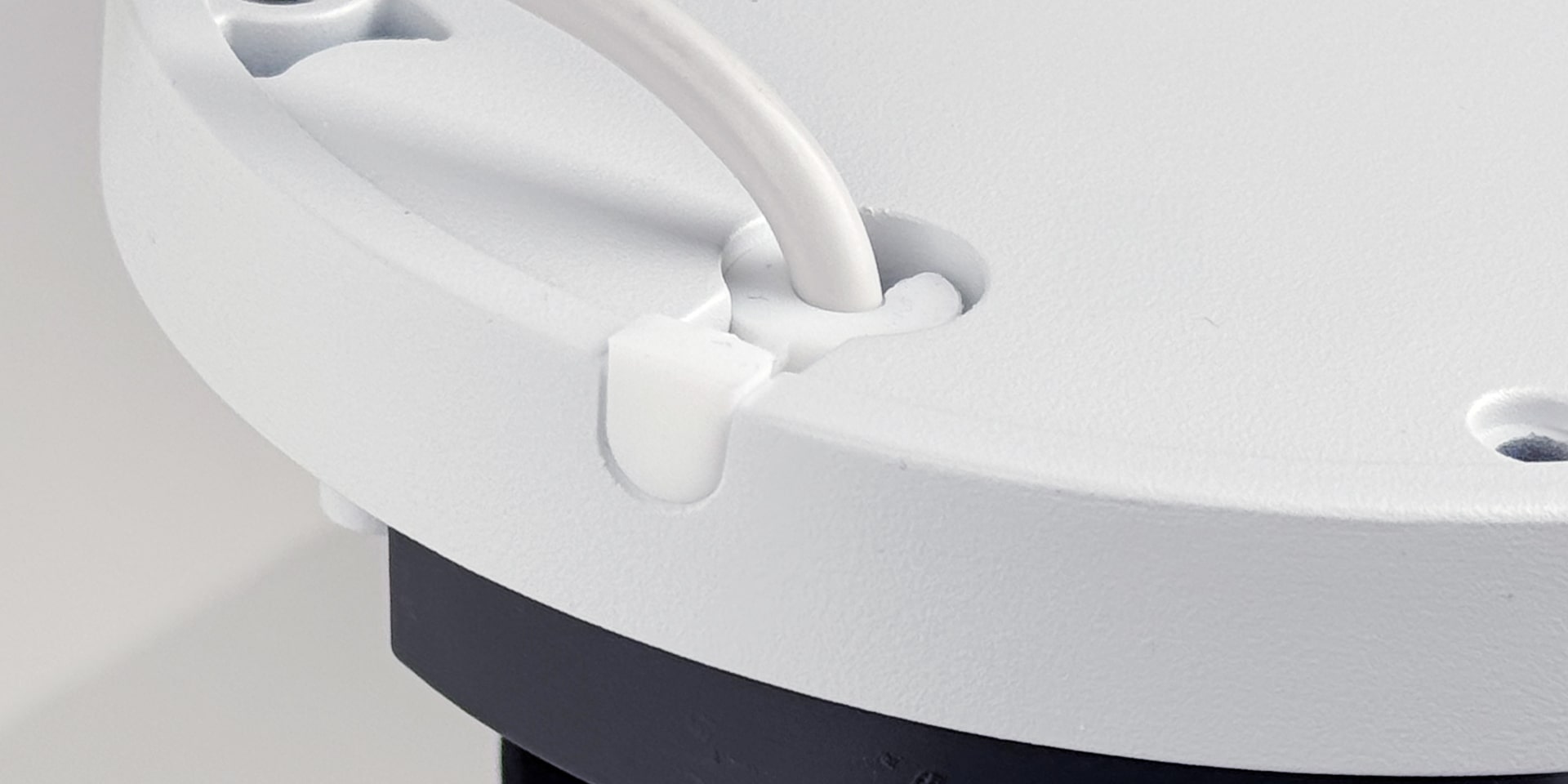

Gebruik het afdekdopje om de sleuf af te sluiten die bedoeld is om de kabel langs de muur te voeren, zodat er geen water kan binnendringen.
Stap 6: de camera bevestigen
Als u de camera buiten monteert, gebruik dan de waterdichte connector om de verbinding met de kabel te beschermen tegen weersinvloeden.
Sluit de kabel aan en voer deze door de beugel. Lijn de voet van de camera uit met de beugel en zorg ervoor dat de rubberen afdichting niet gevouwen is. Bevestig de camera met de meegeleverde kleine bouten voor de beugel.
Stap 7: de camera richten
Het is makkelijker om de camera nauwkeurig te richten als u live kunt meekijken. Sluit de camera vooraf aan op de recorder en gebruik de smartphone-app bij het afstellen.

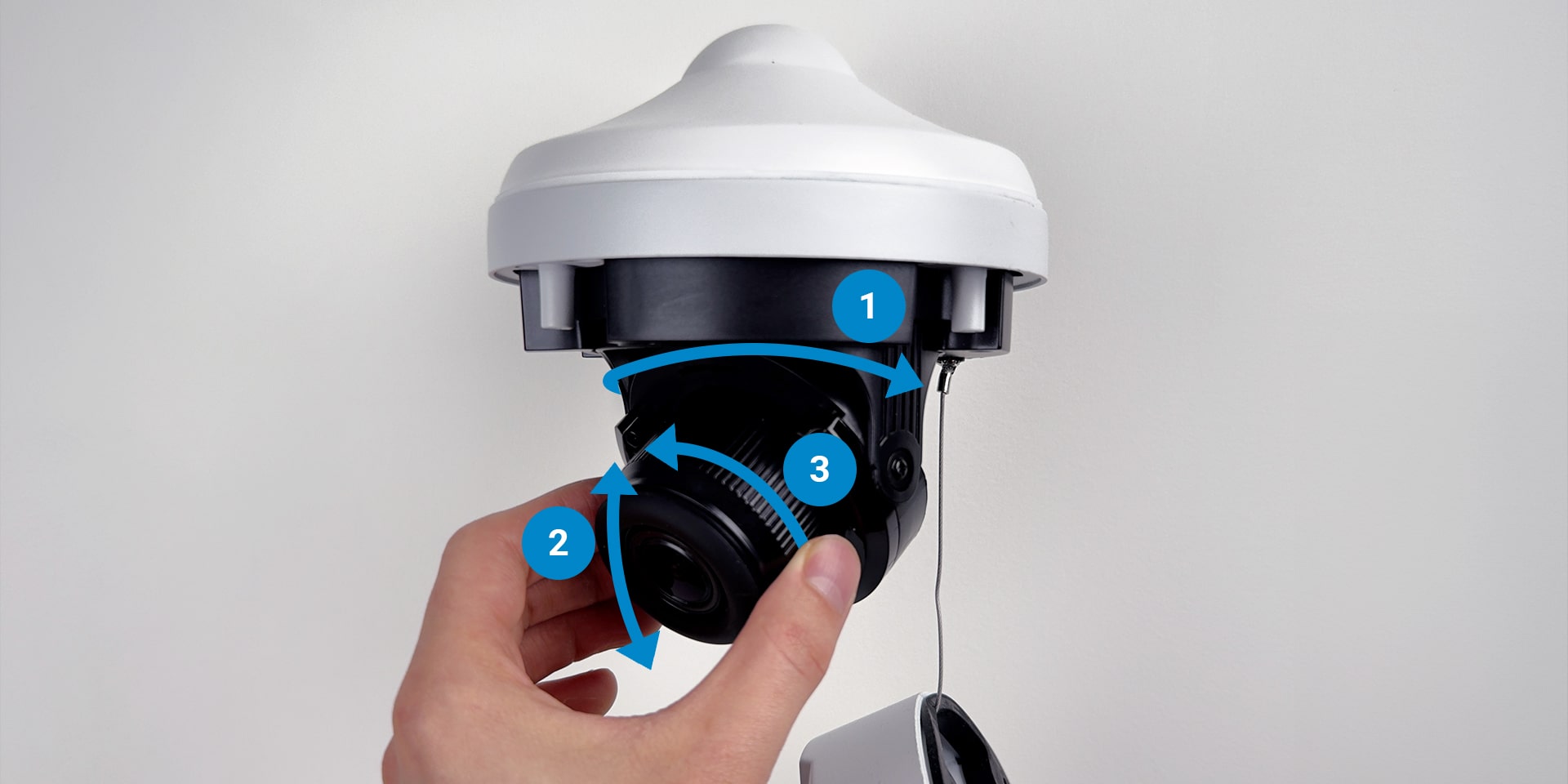

De lens kan op drie manieren draaien:
- Richting: draai de basis om de lens in de juiste richting te kunnen kantelen.
- Hoek: kantel de lens binnen de gekozen kijkrichting.
- Horizon: draai de lens om de horizon recht te zetten.
Zodra de camera volledig is afgesteld, kunt u desgewenst de zoomfunctie bedienen via de recorder (met een monitor en muis), computersoftware of smartphone-app.
Stap 8: de kap terugplaatsen

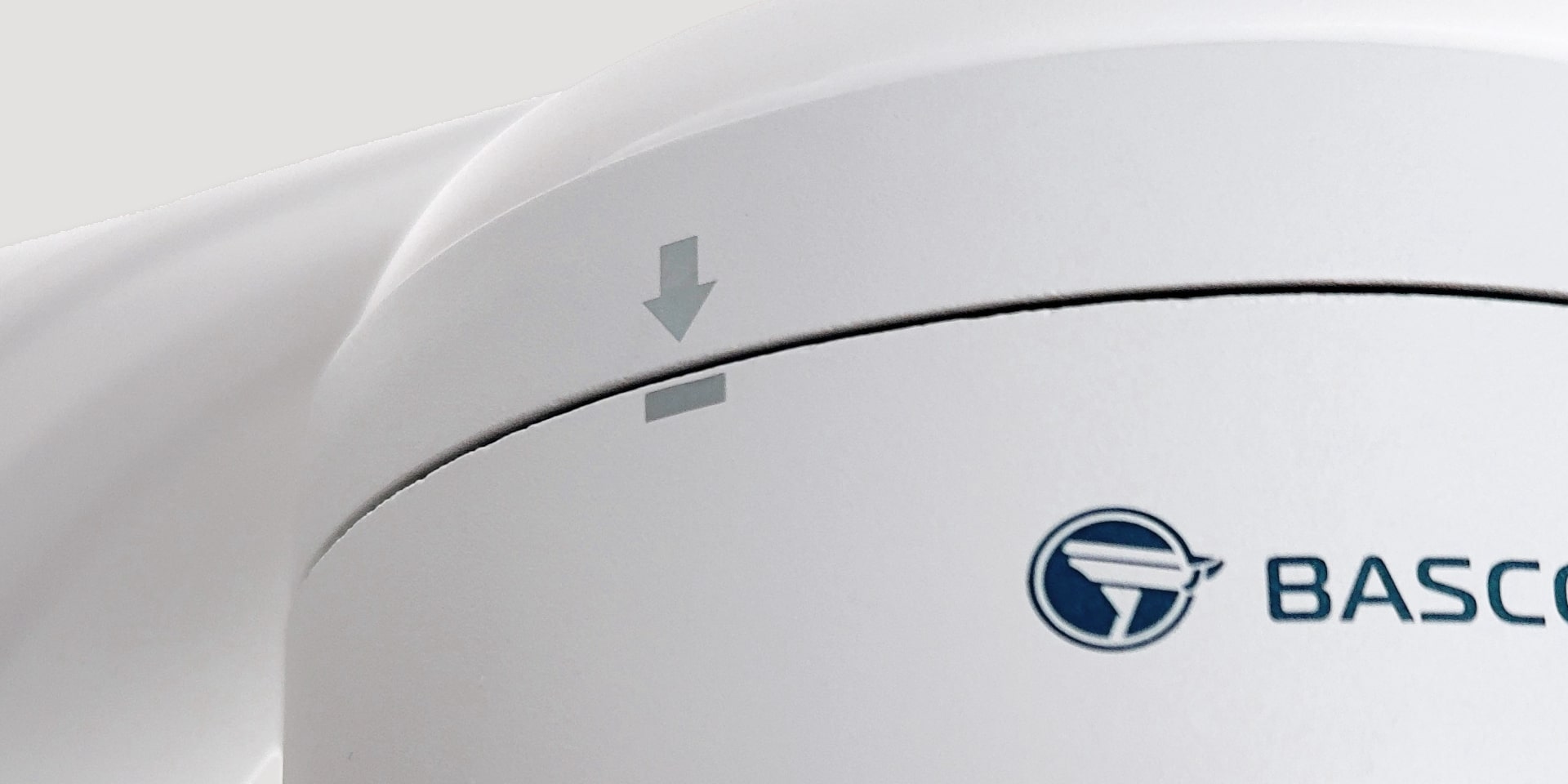

Lijn de kap uit met de markeringen en draai de Torxbouten stevig aan om een waterdichte afsluiting te garanderen.
Stap 9: de beschermfolie verwijderen
Verwijder tot slot de beschermfolie en zorg ervoor dat u de kap niet meer aanraakt.
