De PTZ-camera monteren

De Bascom PTZ-camera (BSM-PTZ-L-AB) wordt geleverd met een muurbeugel voor montage op een vlakke muur. Wilt u de camera aan een plafond hangen, gebruik dan de plafondbeugel (BSM-PTZ-CBCK), die apart verkrijgbaar is. Deel 1 beschrijft de muurbeugel, deel 2 de plafondbeugel.

Waarschuwing: Zorg ervoor dat de muur of het plafond dik en sterk genoeg is om meer dan 8 keer het totale gewicht van de PTZ-camera en de beugel te dragen.

Deel 1: De camera monteren met de muurbeugel

Wat u nodig hebt

  • Bascom PTZ-camera (BSM-PTZ-L-AB) met muurbeugel, boorsjabloon, 4 expansiebouten en waterdichte kabelconnector (alles in de doos van de camera)
  • Boormachine, hamer, steeksleutel en inbussleutel voor de M6-bouten
  • Waterpas
  • Een ladder of werkplatform

Stap 1: De gaten aftekenen en boren

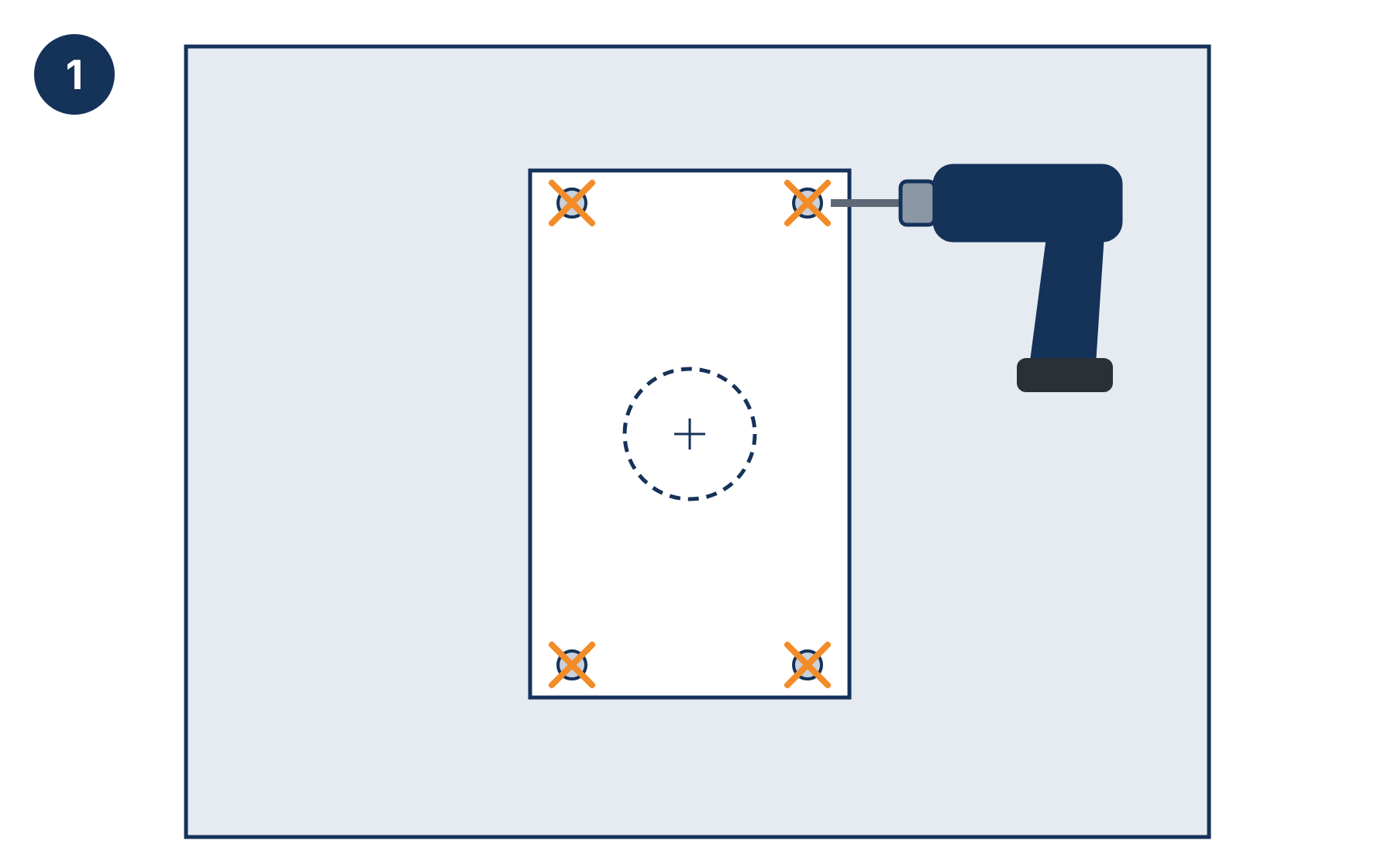

Boorsjabloon op de muur, een boormachine bij een van de vier gemarkeerde gaten
  1. Plak het boorsjabloon op de gewenste hoogte op de muur.
  2. Controleer met een waterpas of het sjabloon recht hangt.
  3. Boor de 4 gaten op de markeringen van het sjabloon.
  4. Komt de netwerkkabel achter de muurbeugel uit de muur, boor dan het kabelgat bij de cirkel in het midden van het sjabloon.
  5. Verwijder het sjabloon.

Stap 2: De expansiebouten plaatsen

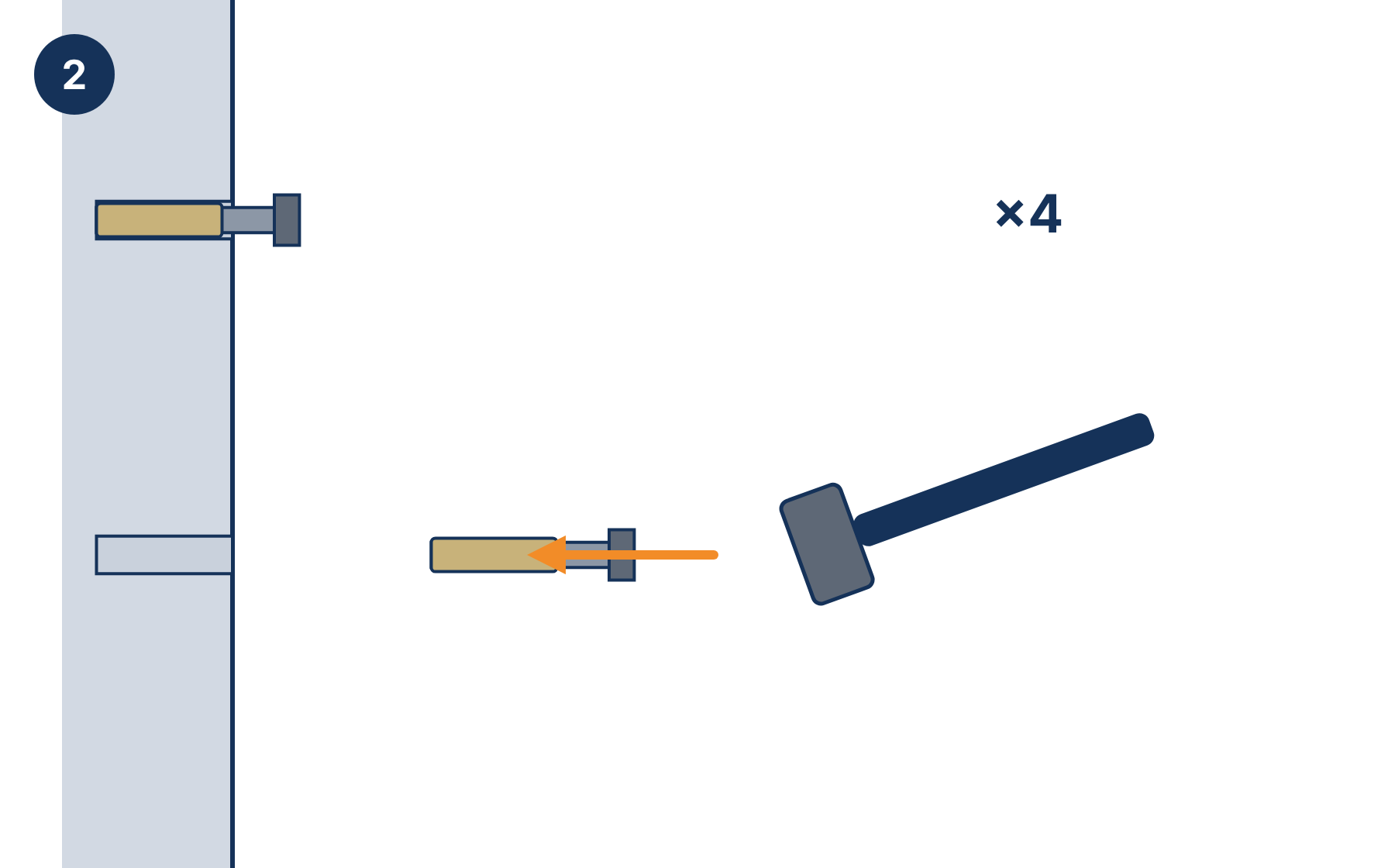

Expansiebout wordt in een geboord gat in de muur geslagen
  1. Verwijder het boorstof uit de gaten.
  2. Sla in elk van de 4 gaten een expansiebout.
  3. Haal de moer, veerring en sluitring van elke bout.

Stap 3: De muurbeugel bevestigen

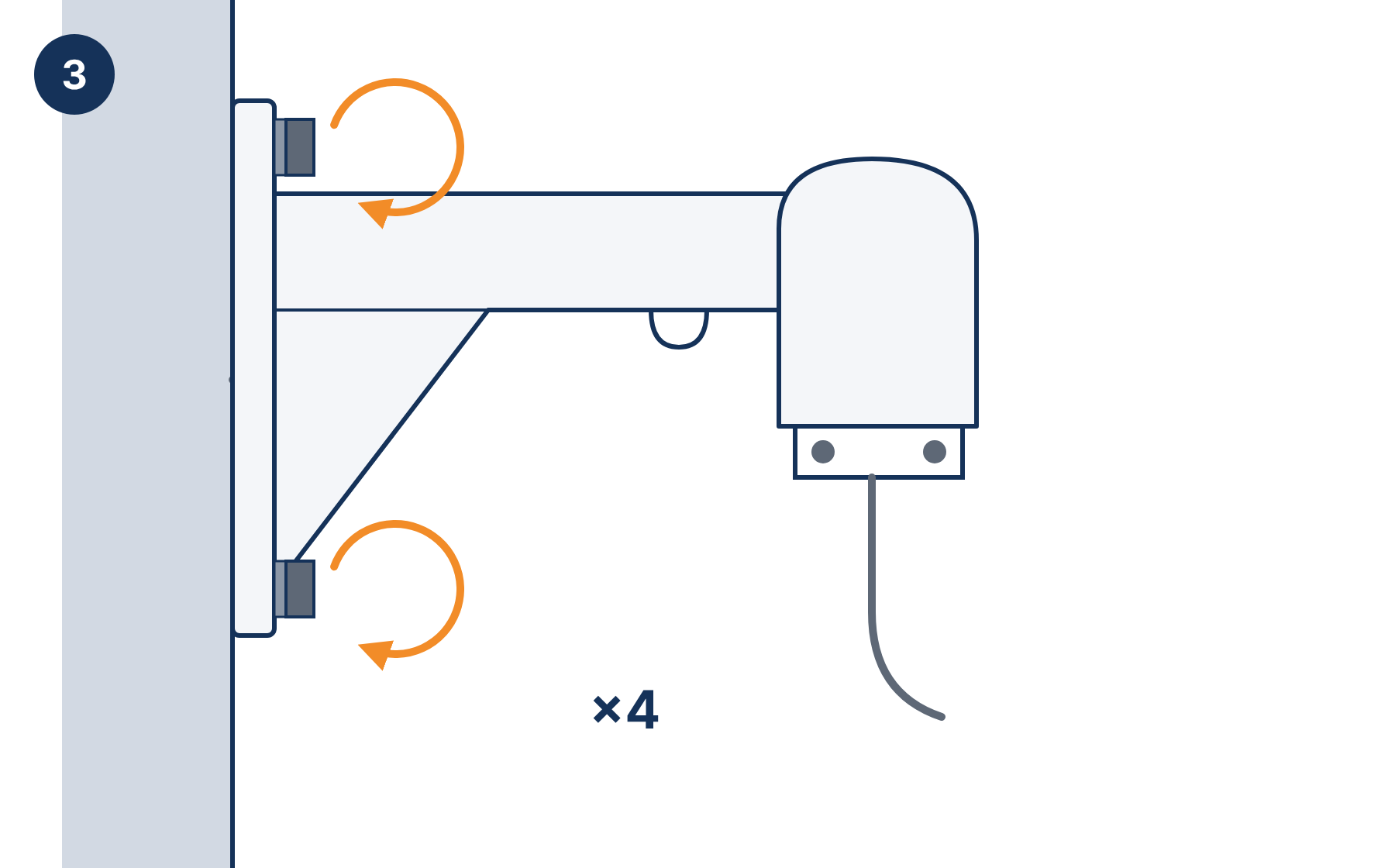

Muurbeugel over de vier bouten, de moeren worden aangedraaid, de netwerkkabel komt onder uit de muurbeugel
  1. Trek de netwerkkabel door de muurbeugel.
  2. Plaats de muurbeugel over de 4 bouten.
  3. Plaats op elke bout een sluitring en een veerring.
  4. Draai de 4 moeren aan.

Controleer met een waterpas of de muurbeugel recht hangt voordat u de moeren helemaal vastdraait.

Stap 4: De veiligheidskabel vastmaken

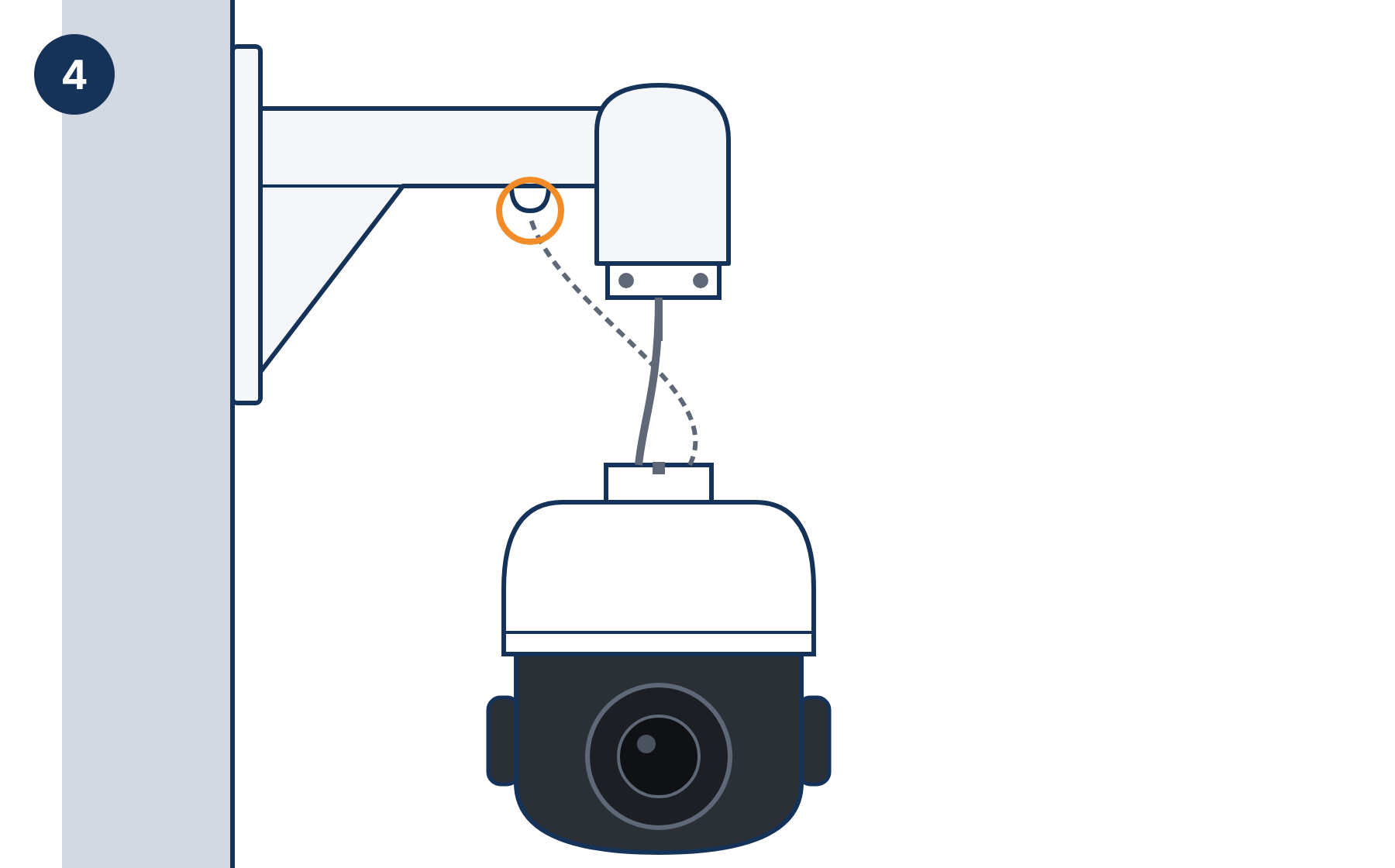

Camera onder de muurbeugel, de veiligheidskabel in het oog gehaakt
  1. Houd de camera onder de muurbeugel.
  2. Haak de veiligheidskabel van de camera in het oog onder de muurbeugel.

De veiligheidskabel houdt de camera vast als die tijdens het aansluiten wegglijdt.

Stap 5: De kabel aansluiten en de camera plaatsen

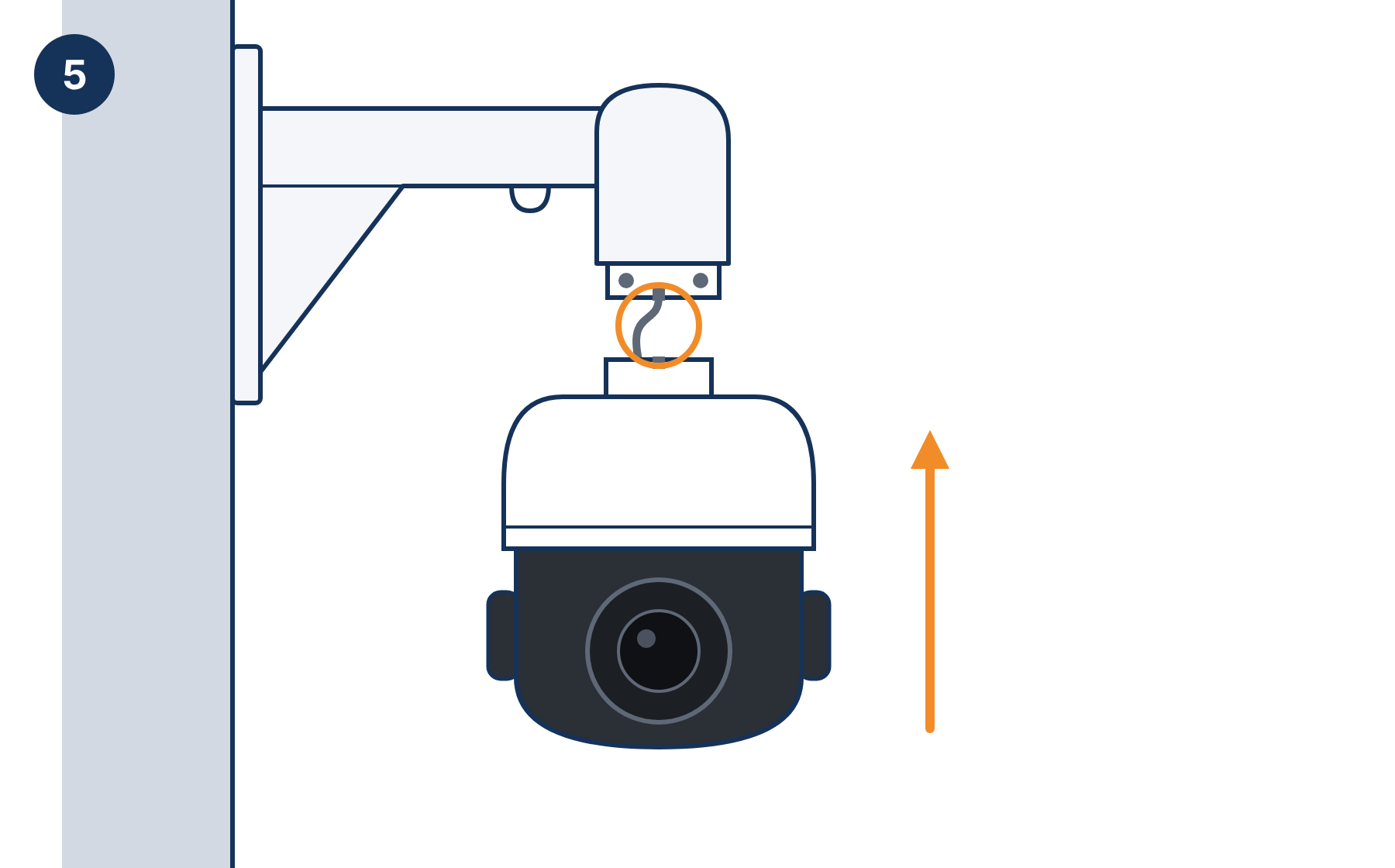

Camera wordt in de muurbeugel getild, de inkeping van de adapterkap uitgelijnd met de klinknagel
  1. Sluit de netwerkkabel aan op de kabel van de camera. Gebruik buiten de waterdichte kabelconnector.
  2. Duw de kabels omhoog in de muurbeugel.
  3. Lijn de inkeping in de adapterkap van de camera uit met de klinknagel op de muurbeugel.
  4. Duw de camera omhoog in de muurbeugel.

Stap 6: De camera richten en vastzetten

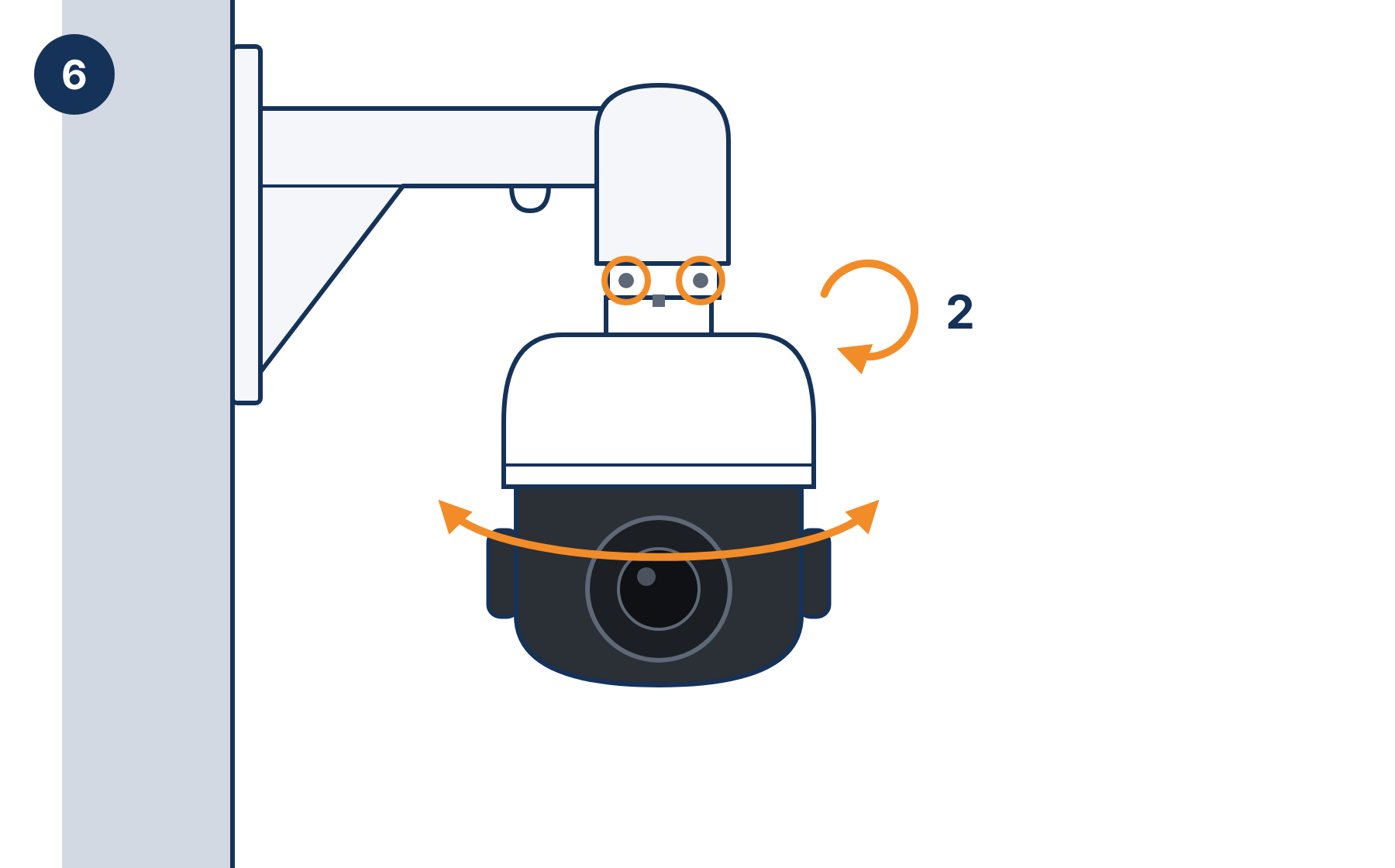

Camera in de gewenste richting gedraaid, de twee borgbouten op de muurbeugel aangedraaid
  1. Draai de camera in de gewenste richting.
  2. Draai de 2 inbusbouten M6×16 op de muurbeugel vast.
Stap 7: De installatie controleren
  • De muurbeugel beweegt niet als u tegen de camera duwt.
  • De camera hangt recht.

  • De camera kan over het volledige bereik draaien en kantelen zonder aan de kabel te trekken.



Deel 2: De camera monteren met de plafondbeugel

Met de plafondbeugel (BSM-PTZ-CBCK) hangt u de PTZ-camera aan een plafond. De beugel vervangt de muurbeugel en wordt geleverd met 4 expansiebouten.

Wat u nodig hebt

  • Plafondbeugel BSM-PTZ-CBCK (apart verkrijgbaar; inclusief 4 expansiebouten)
  • Bascom PTZ-camera (BSM-PTZ-L-AB) met de waterdichte kabelconnector
  • Boormachine, hamer, steeksleutel en inbussleutel voor de M6-bouten
  • Potlood
  • Tang (alleen om de kabeluitsparing te openen)
  • Een ladder of werkplatform

Stap 1: De kabeluitsparing openen (optioneel)

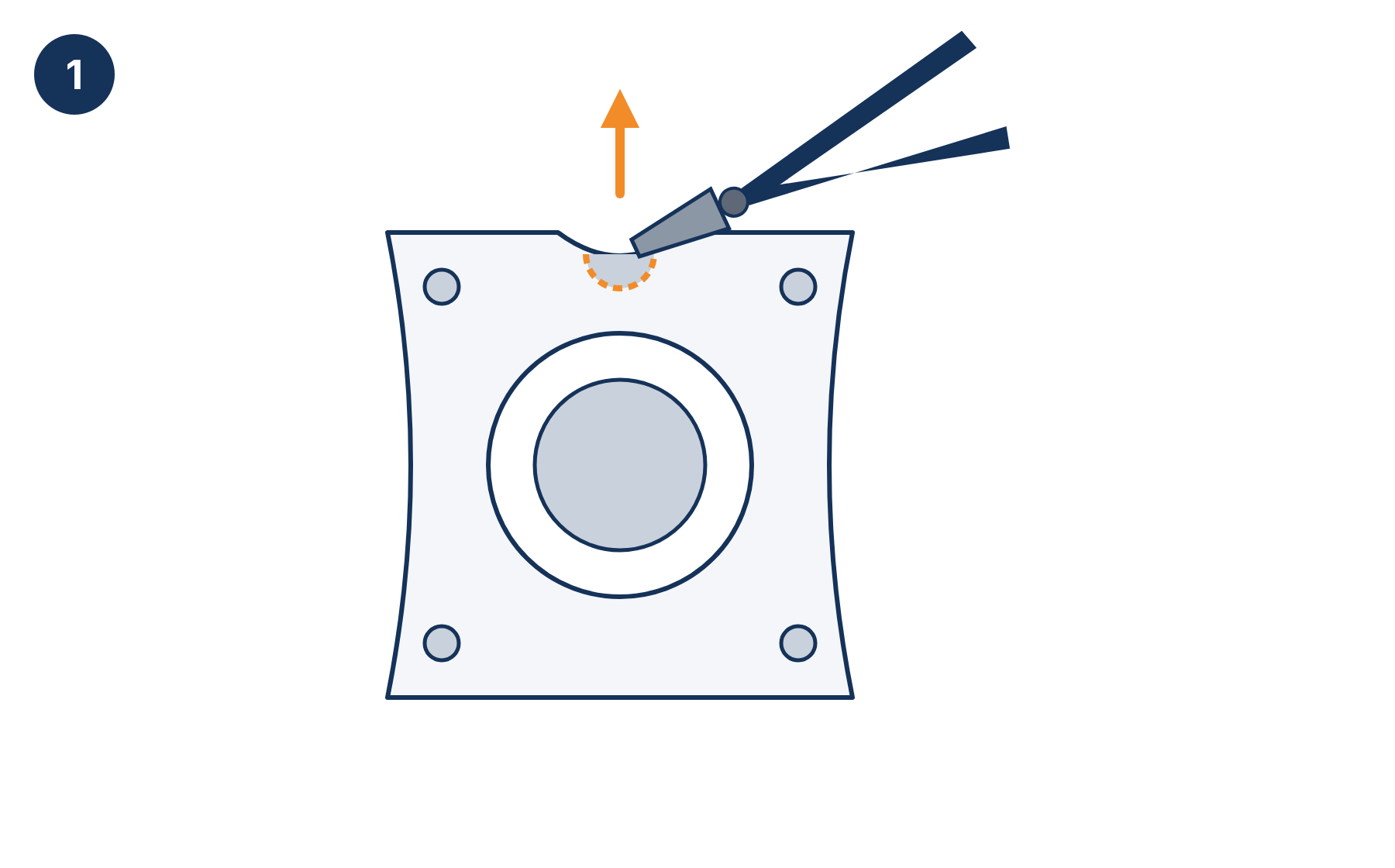

Plafondplaat van bovenaf, de uitsparing aan de rand wordt met een tang uitgebroken

Voer deze stap alleen uit als de netwerkkabel over het plafond loopt. Sla hem over als de kabel boven de beugel uit het plafond komt.

  1. Zoek de uitsparing aan de rand van de plafondplaat.
  2. Breek de uitsparing uit met een tang.
  3. Verwijder scherpe randen, zodat ze de kabel niet beschadigen.

Stap 2: De boorgaten aftekenen

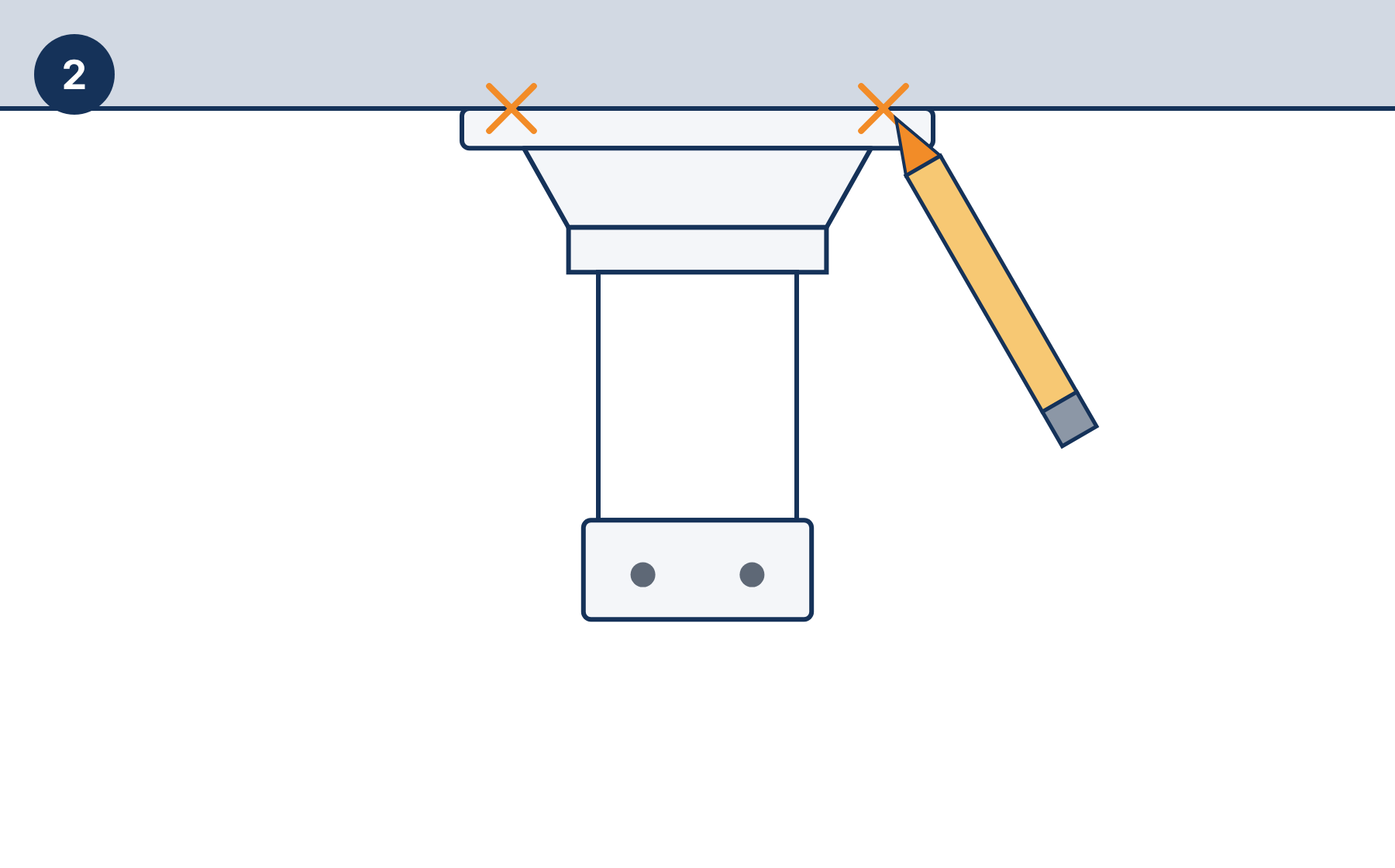

Plafondbeugel tegen het plafond gehouden, de gaten worden met een potlood gemarkeerd
  1. Houd de beugel op de gewenste plek tegen het plafond.
  2. Markeer de 4 gaten van de plafondplaat met een potlood.

Stap 3: De gaten boren en de expansiebouten plaatsen

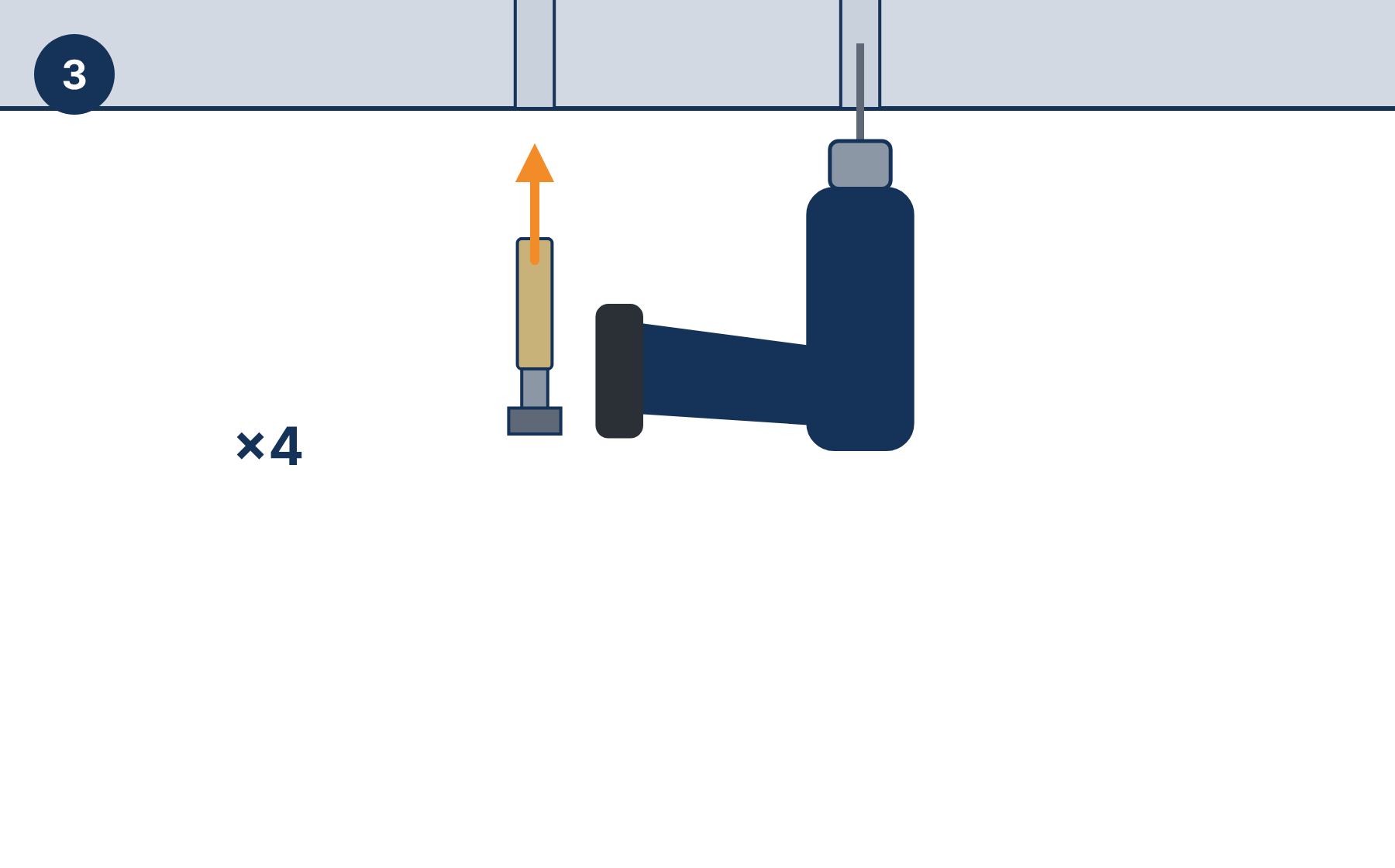

Gat geboord op een markering, een expansiebout wordt in het plafond geplaatst
  1. Boor de 4 gaten op de markeringen.
  2. Verwijder het boorstof uit de gaten.
  3. Sla in elk gat een expansiebout.
  4. Haal de moer, veerring en sluitring van elke bout.

Stap 4: De plafondbeugel bevestigen

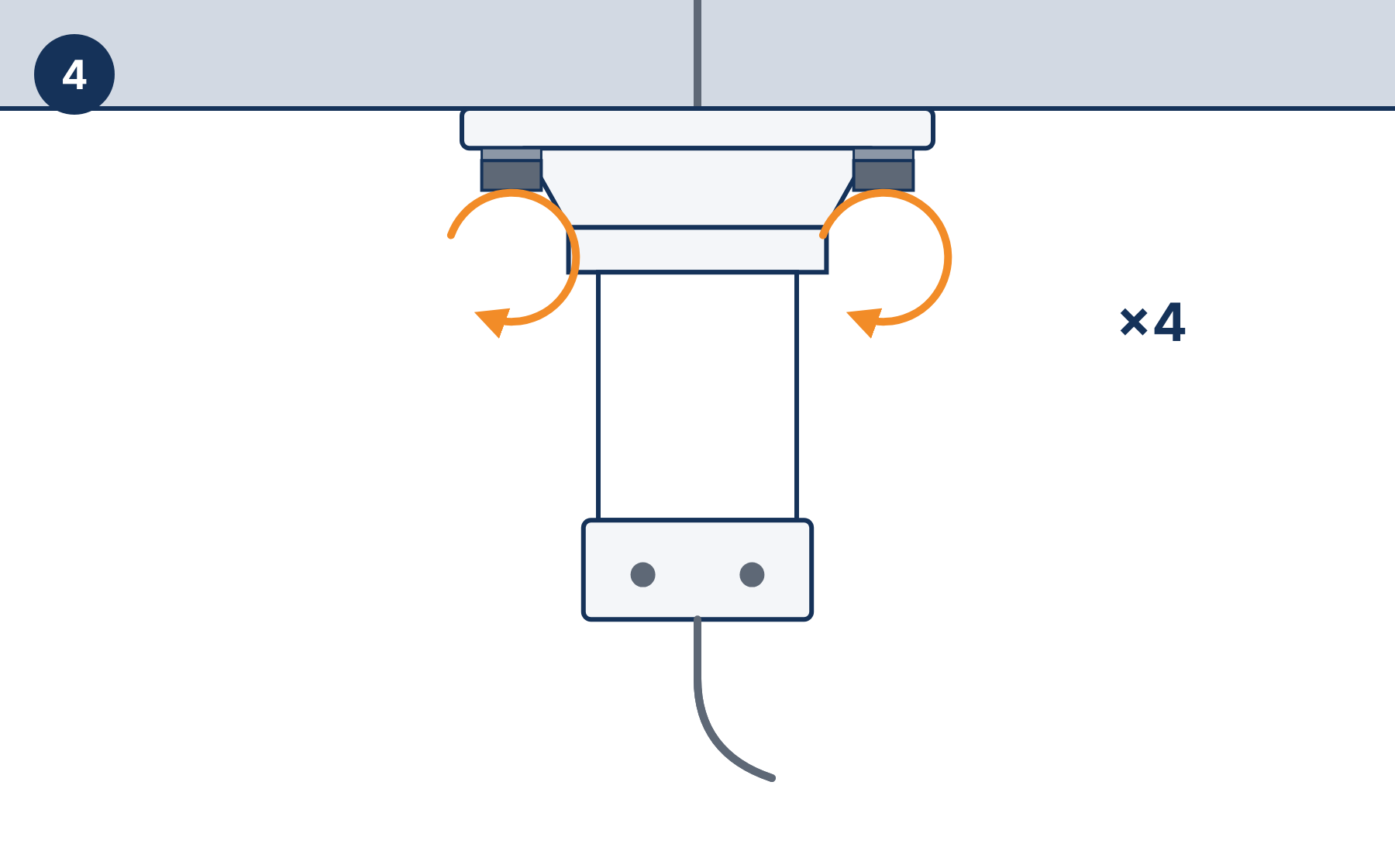

Plafondbeugel over de vier bouten, de moeren worden aangedraaid, de netwerkkabel komt uit de buis
  1. Trek de netwerkkabel naar beneden door de buis van de beugel. Hebt u de uitsparing geopend, leid de kabel daar dan naar binnen.
  2. Duw de beugel omhoog over de 4 bouten.
  3. Plaats op elke bout een sluitring en een veerring.
  4. Draai de 4 moeren aan.

Stap 5: De camera ophangen

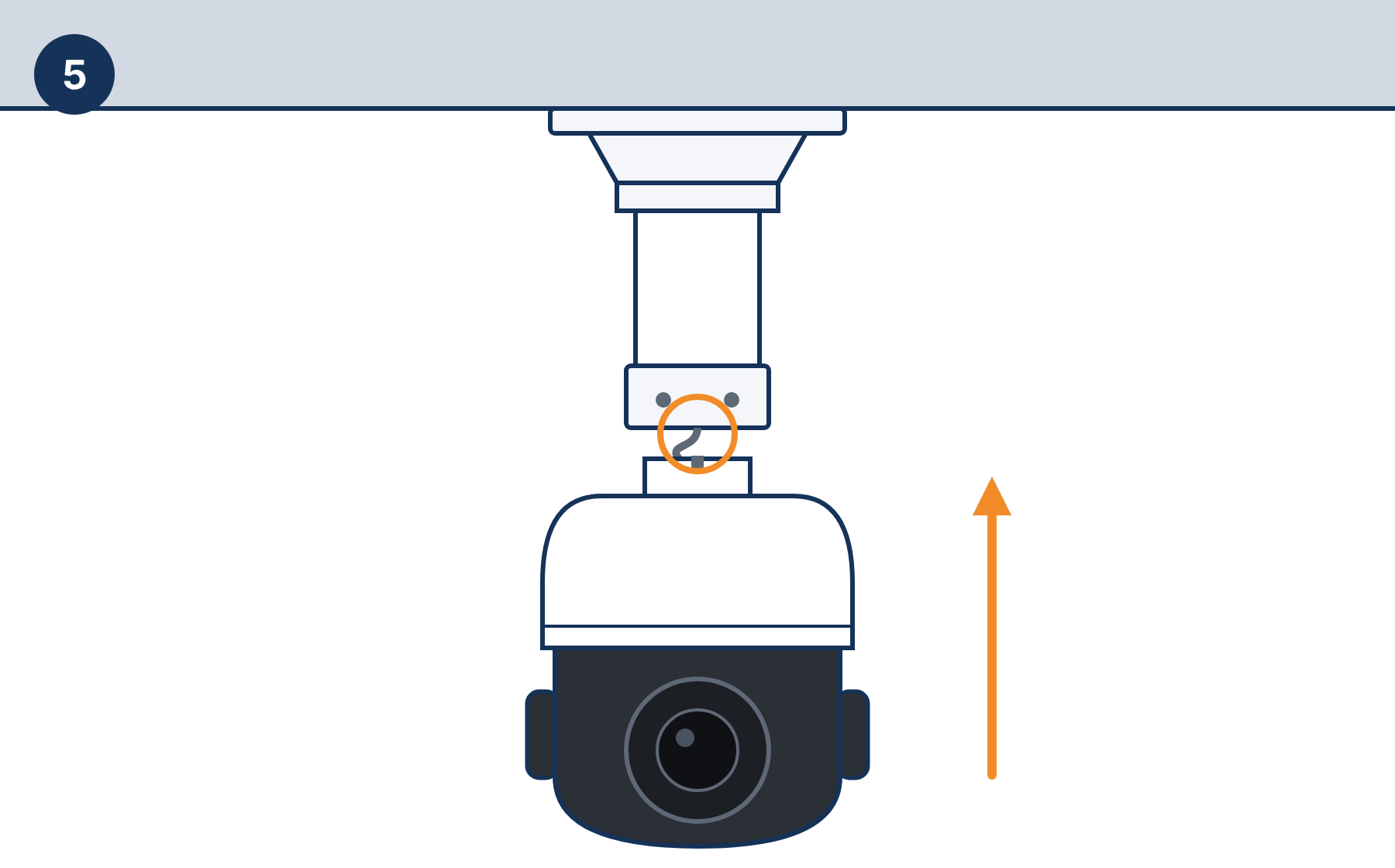

Camera wordt onder in de plafondbeugel getild, de inkeping van de adapterkap uitgelijnd met de klinknagel
  1. Sluit de netwerkkabel aan op de kabel van de camera. Gebruik buiten de waterdichte kabelconnector.
  2. Duw de kabels omhoog in de buis.
  3. Lijn de inkeping in de adapterkap van de camera uit met de klinknagel op de beugel.
  4. Duw de camera omhoog in de beugel.

Stap 6: De camera richten en vastzetten

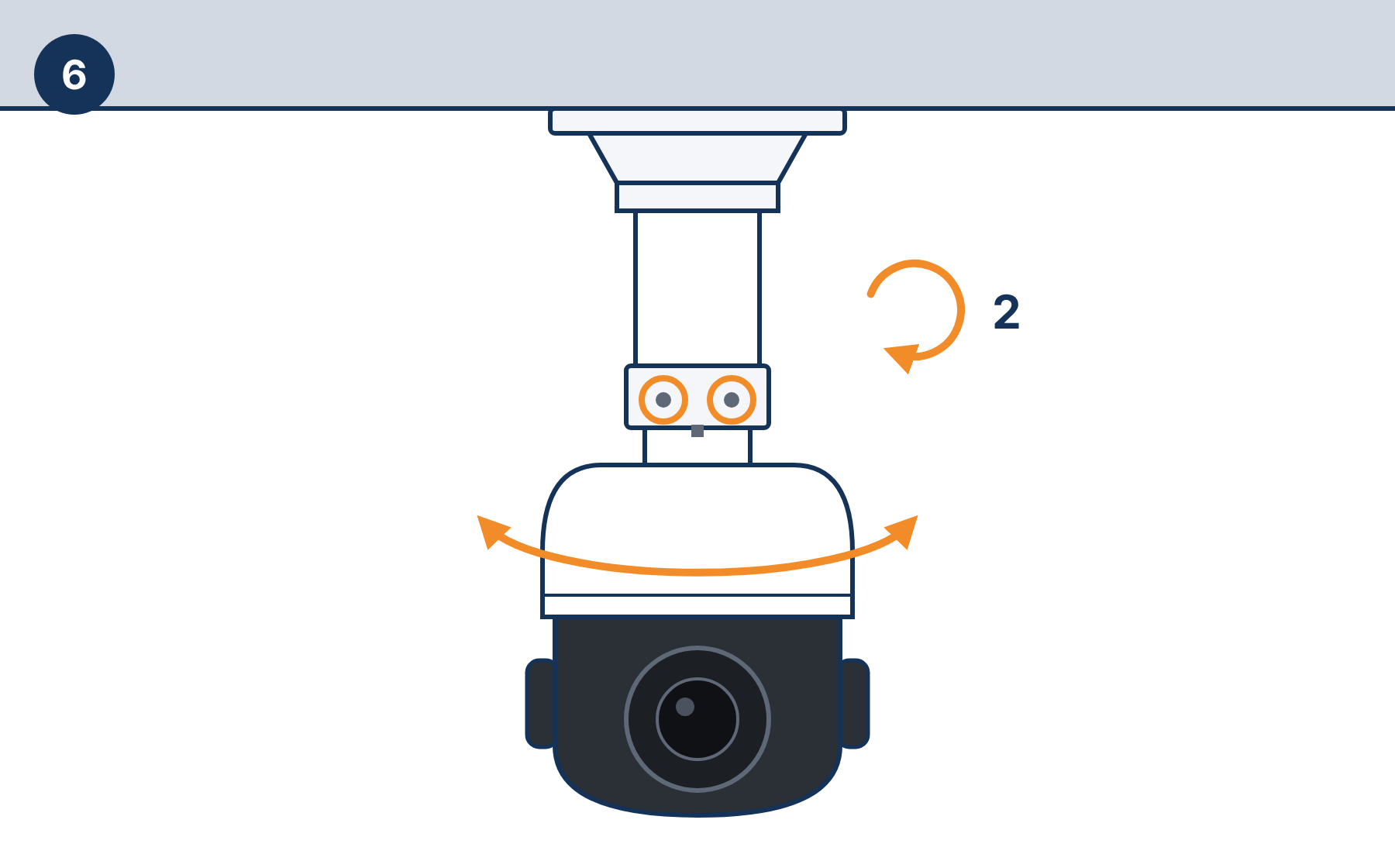

Camera in de gewenste richting gedraaid, de twee borgbouten op de beugel aangedraaid
  1. Draai de camera in de gewenste richting.
  2. Draai de 2 inbusbouten M6×16 onderaan de beugel vast.

Stap 7: De installatie controleren

  • De beugel beweegt niet als u tegen de camera duwt.
  • De camera hangt recht.
  • De camera kan over het volledige bereik draaien en kantelen zonder aan de kabel te trekken.
