Créer des câbles sur mesure

Avec nos enrouleurs de câbles de 100 ou 300 mètres vendus séparément, vous pouvez facilement couper des câbles à la longueur exacte requise et ensuite fixer les connecteurs—un processus appelé « sertissage ». L’un des grands avantages est que vous pouvez percer de petits trous ou faire passer le câble dans des espaces étroits, puis n’ajouter les connecteurs qu’ensuite, ce qui facilite grandement l’installation. Dans cet article, nous vous guidons étape par étape à travers le processus de sertissage.

Dénudez le câble et séparez les paires de fils

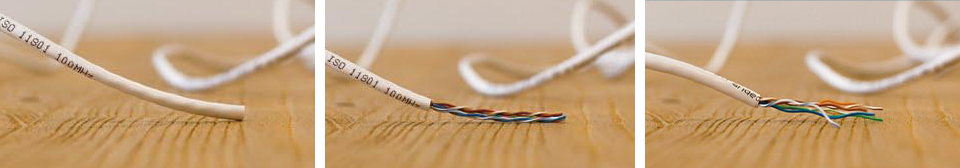

Utilisez le tranchant de la pince à sertir pour dénuder environ 2 cm de la gaine extérieure du câble. La méthode la plus simple consiste à appuyer légèrement la pince et à la faire tourner autour du câble, de sorte que la gaine soit découpée sur tout le pourtour.

Une fois la gaine retirée, vous verrez quatre paires de fils torsadés. Séparez-les délicatement afin de faire apparaître les huit fils individuels. Vérifiez qu’aucun fil n’est endommagé pendant le dénudage. Notez que les huit fils individuels n’ont pas besoin d’être dénudés davantage.

Disposez les fils et coupez-les

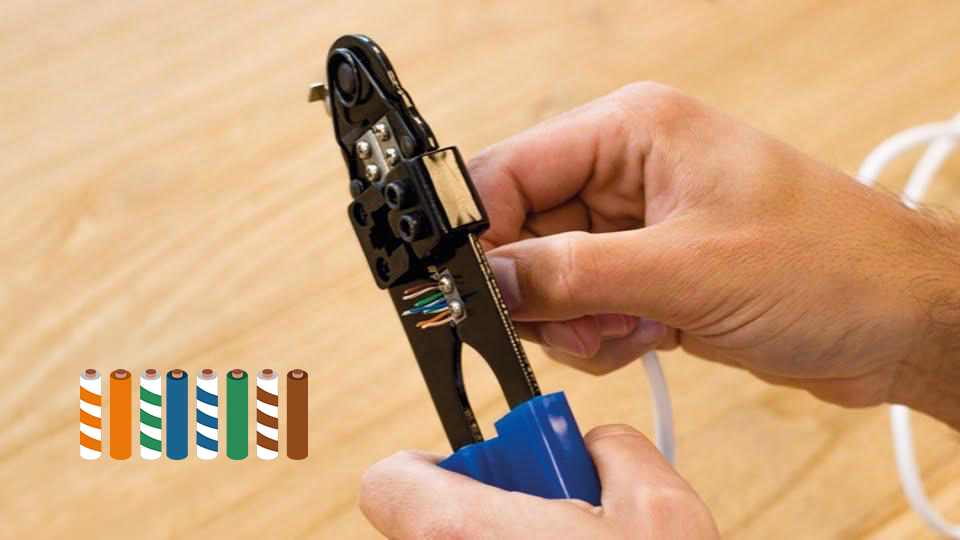

Disposez les fils dans l’ordre indiqué ci-dessous. Coupez ensuite les fils à l’aide de la pince à sertir de façon à ce qu’ils aient une longueur d’environ 13 mm.

De gauche à droite :

• Orange/blanc
• Orange
• Vert/blanc
• Bleu
• Bleu/blanc
• Vert
• Marron/blanc
• Marron

Insérez les fils dans le connecteur

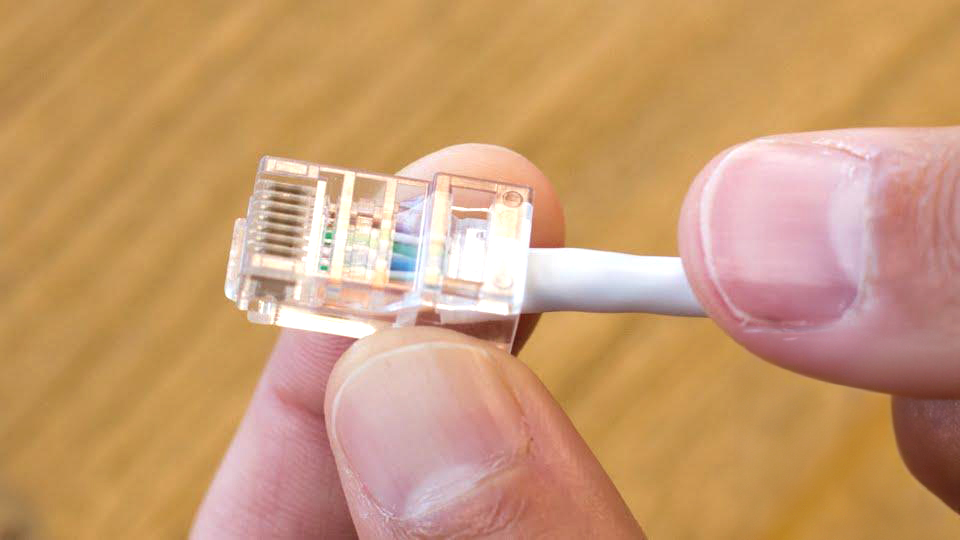

Tenez le connecteur avec la languette vers le bas. Poussez délicatement les fils dans le connecteur dans le bon ordre, afin qu’ils atteignent bien le fond sous les contacts en cuivre. Assurez-vous qu’environ 8 mm de la gaine du câble pénètrent dans le connecteur. C’est crucial pour empêcher le connecteur de se desserrer après le sertissage.

Sertissez le connecteur

Une fois qu’un connecteur est serti, il ne peut pas être réutilisé.

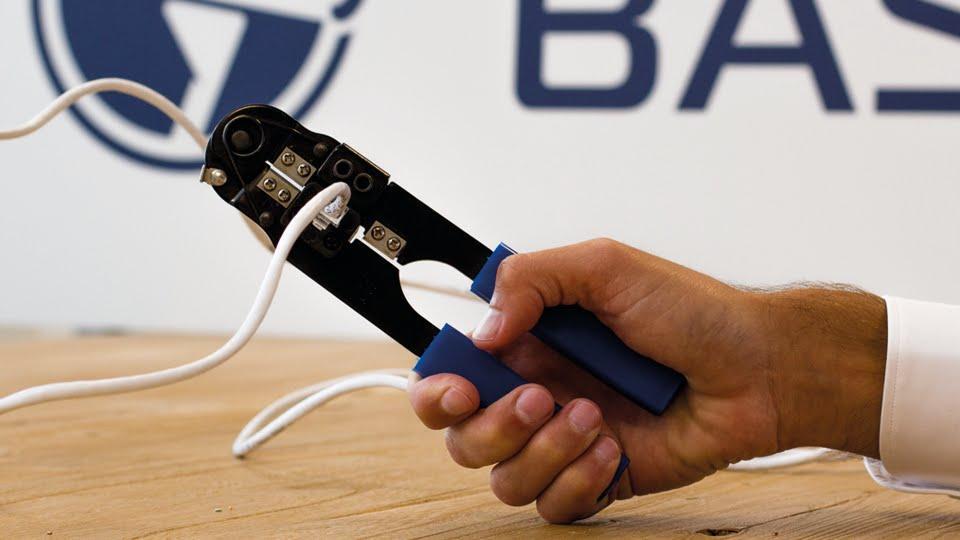

Placez le connecteur avec le câble dans la pince à sertir et serrez fermement. Retirez ensuite le connecteur de la pince. Les fils doivent désormais être solidement maintenus sous les contacts en cuivre, et le câble doit être fermement fixé. Vous ne devez pas pouvoir retirer le câble du connecteur. Répétez cette opération de l’autre côté du câble.

Conseil : avant de monter la caméra, branchez le câble sur votre caméra et votre enregistreur pour vérifier qu’il fonctionne correctement.
