Installation de la caméra PTZ

Partie 1 : Montage de la caméra avec le support mural

Matériel nécessaire

• Caméra PTZ Bascom (BSM-PTZ-L-AB) avec son support mural, son gabarit de perçage, 4 goujons d'ancrage et le connecteur de câble étanche (le tout dans l'emballage de la caméra)
• Perceuse, marteau, clé plate et clé six pans pour les vis M6
• Niveau à bulle
• Une échelle ou une plateforme de travail

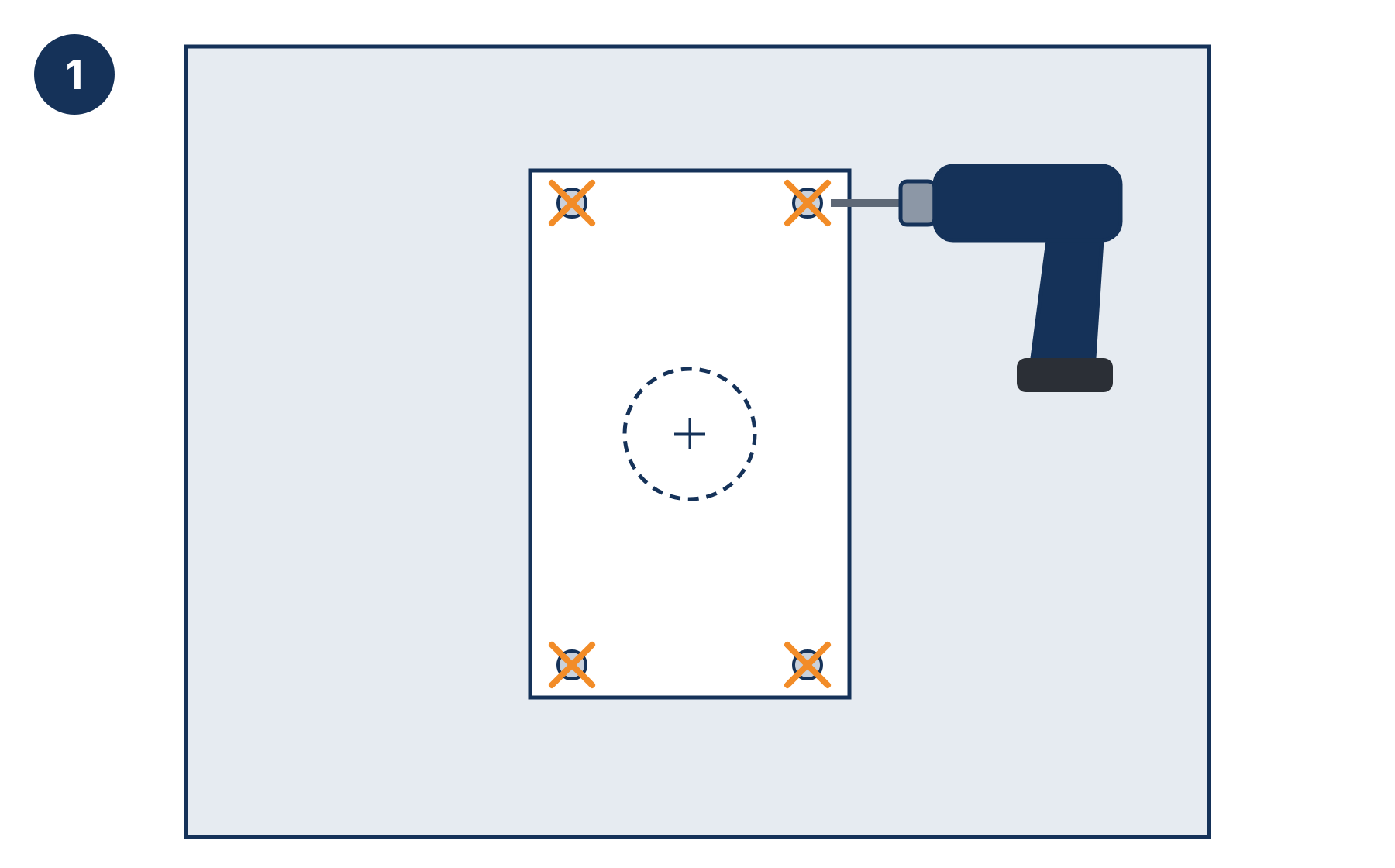

Étape 1 : Marquer et percer les trous

1. Collez le gabarit de perçage sur le mur à la hauteur choisie.
2. Vérifiez avec un niveau à bulle que le gabarit est droit.
3. Percez les 4 trous aux repères du gabarit.
4. Si le câble réseau sort du mur derrière le support mural, percez le passage de câble au cercle situé au milieu du gabarit.
5. Retirez le gabarit.

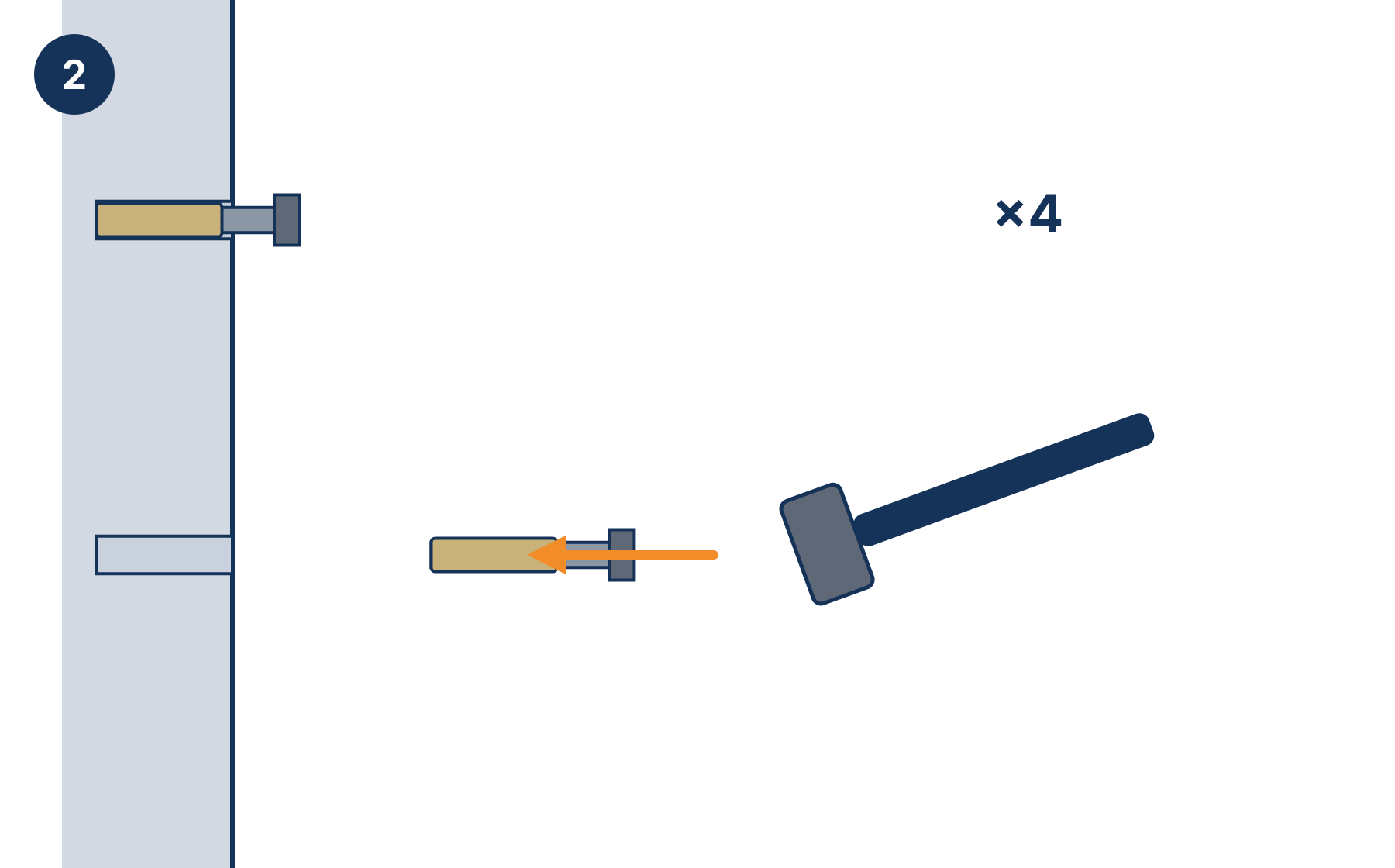

Étape 2 : Mettre en place les goujons d'ancrage

1. Retirez la poussière des trous.
2. Enfoncez un goujon d'ancrage au marteau dans chacun des 4 trous.
3. Retirez l'écrou, la rondelle élastique et la rondelle de chaque goujon.

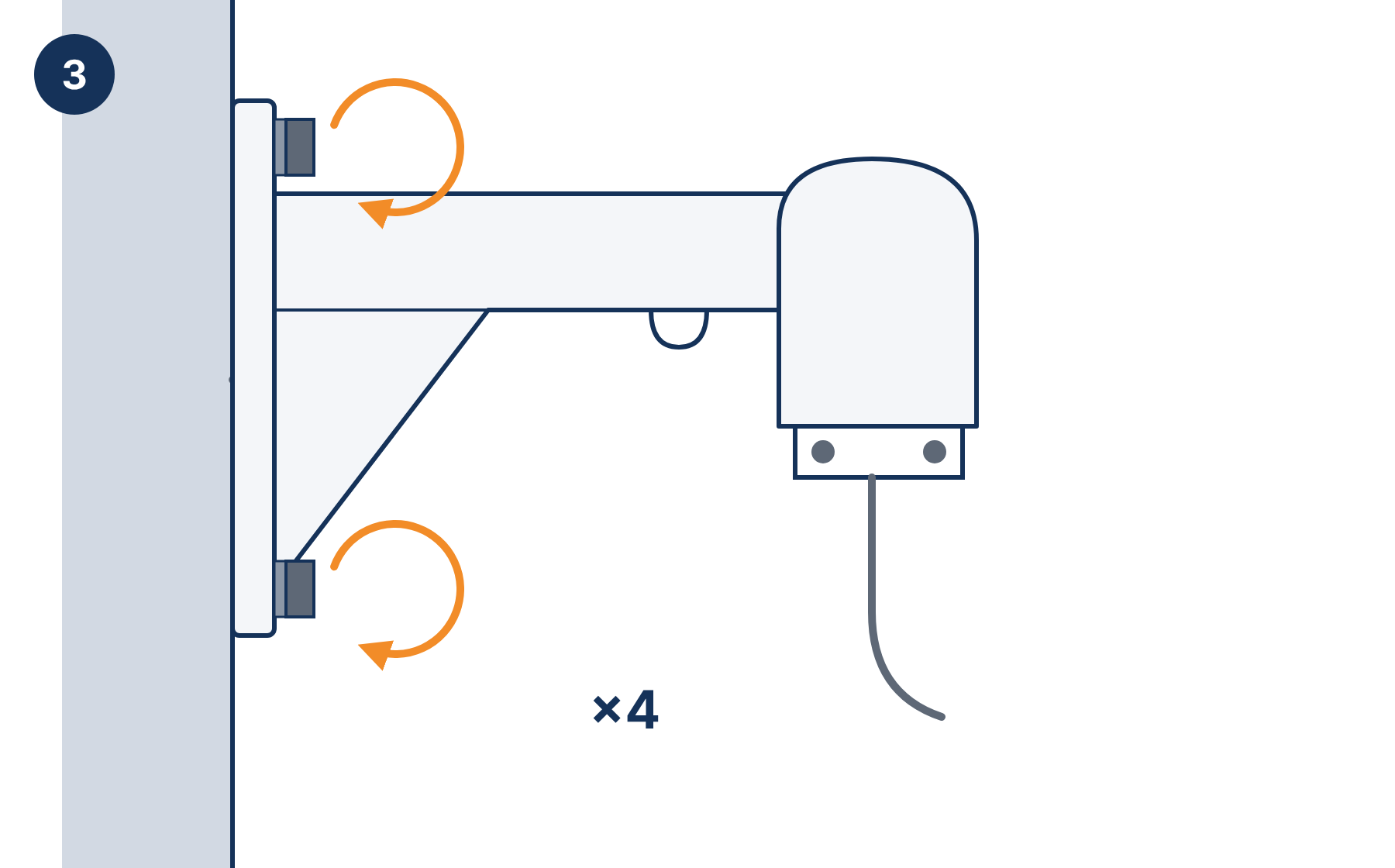

Étape 3 : Fixer le support mural

1. Faites passer le câble réseau dans le support mural.
2. Placez le support mural sur les 4 goujons.
3. Placez une rondelle et une rondelle élastique sur chaque goujon.
4. Serrez les 4 écrous.

Vérifiez avec un niveau à bulle que le support mural est droit avant de serrer complètement les écrous.

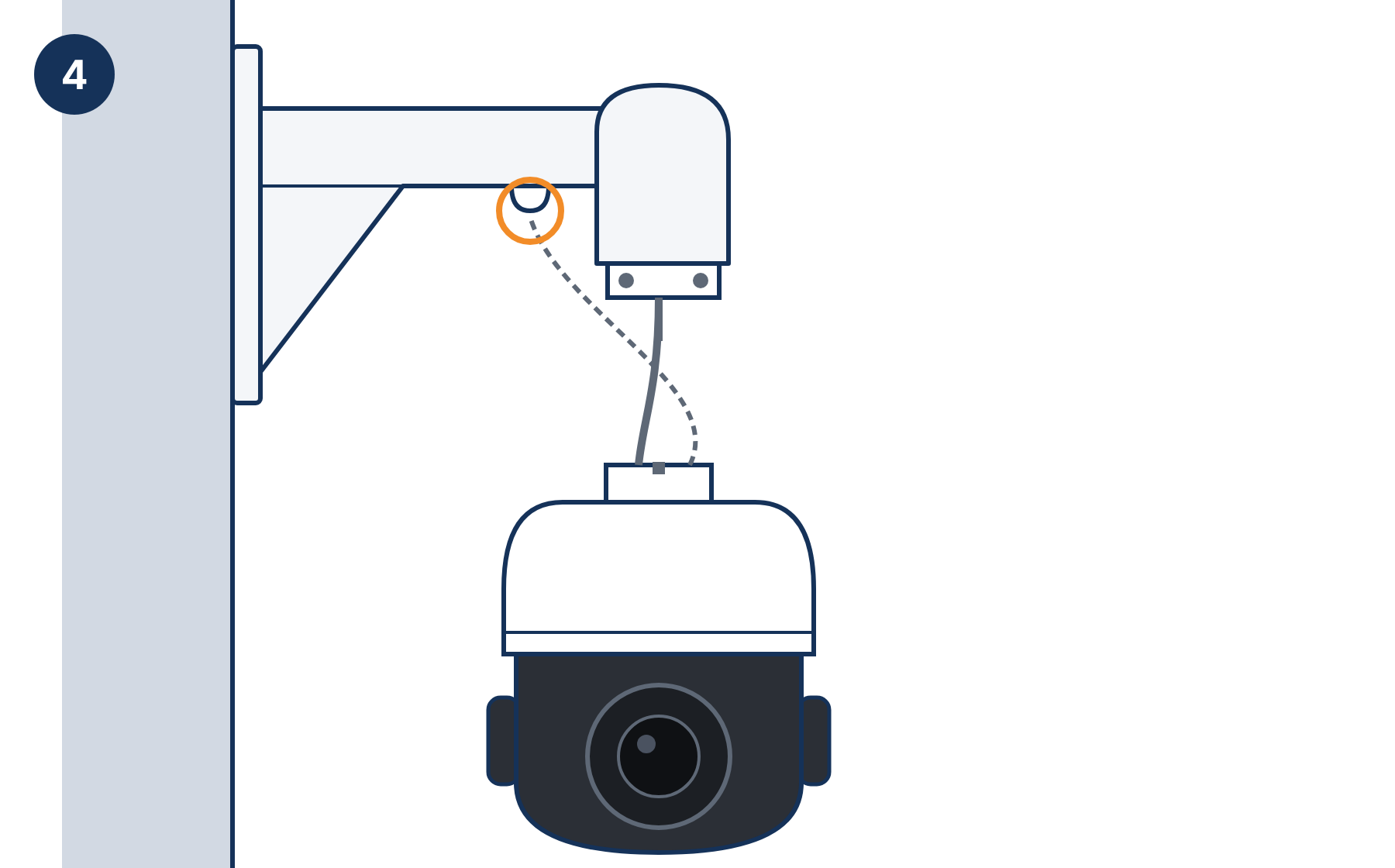

Étape 4 : Accrocher le câble de sécurité

1. Tenez la caméra sous le support mural.
2. Accrochez le câble de sécurité de la caméra à la boucle sous le support mural.

Le câble de sécurité retient la caméra si elle glisse pendant le raccordement.

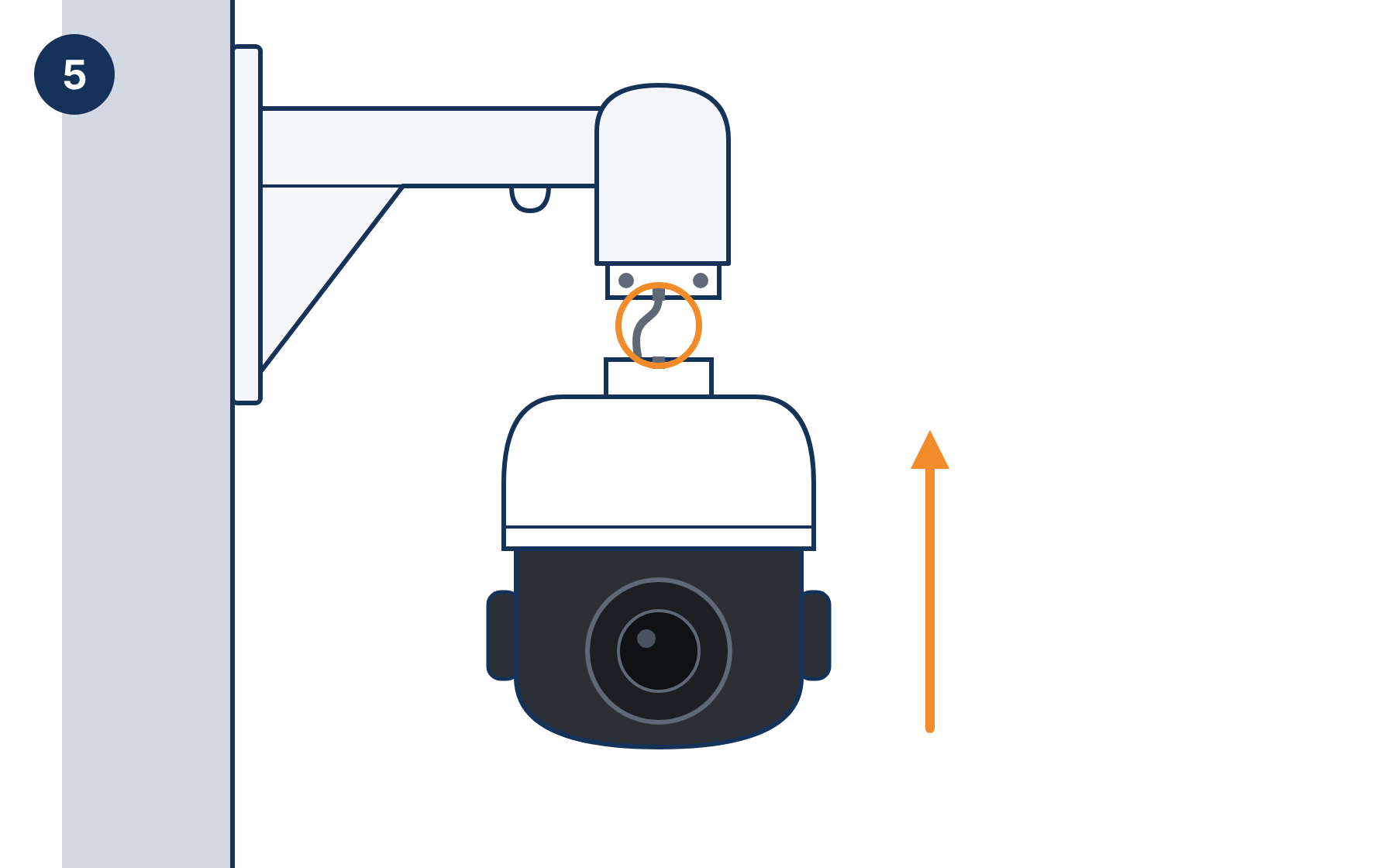

Étape 5 : Raccorder le câble et insérer la caméra

1. Raccordez le câble réseau au câble de la caméra. À l'extérieur, utilisez le connecteur de câble étanche.
2. Poussez les câbles vers le haut dans le support mural.
3. Alignez l'encoche du cache de l'adaptateur de la caméra sur le rivet du support mural.
4. Poussez la caméra vers le haut dans le support mural.

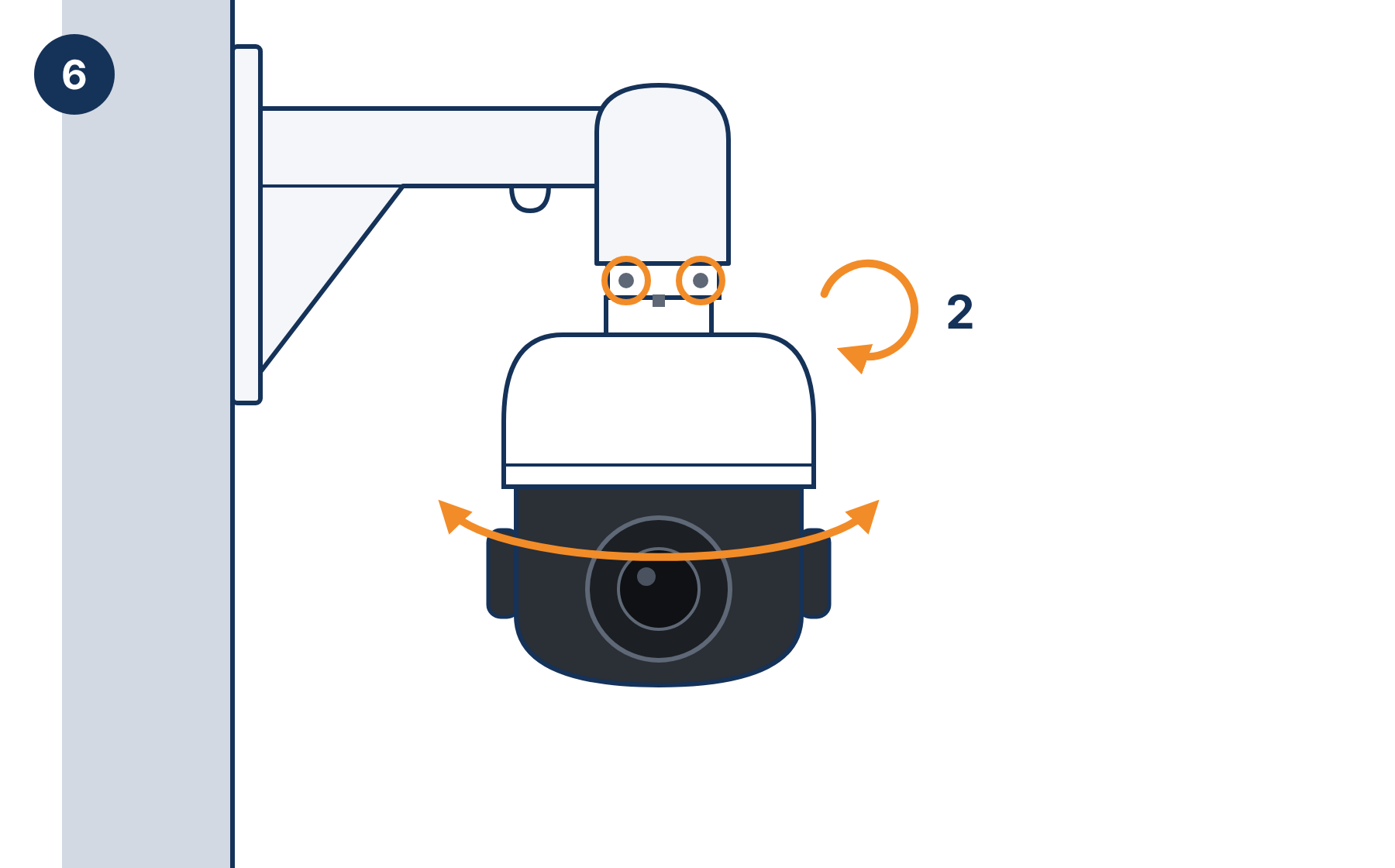

Étape 6 : Orienter et bloquer la caméra

1. Tournez la caméra dans la direction souhaitée.
2. Serrez les 2 vis à six pans creux M6×16 du support mural.

Étape 7 : Vérifier l'installation

• Le support mural ne bouge pas lorsque vous appuyez sur la caméra.
• La caméra est suspendue bien droite.
• La caméra peut pivoter et s'incliner sur toute sa course sans tirer sur le câble.

Partie 2 : Montage de la caméra avec le support de plafond

Matériel nécessaire

• Support de plafond BSM-PTZ-CBCK (vendu séparément ; 4 goujons d'ancrage inclus)
• Caméra PTZ Bascom (BSM-PTZ-L-AB) avec son connecteur de câble étanche
• Perceuse, marteau, clé plate et clé six pans pour les vis M6
• Crayon
• Pince (uniquement pour ouvrir la découpe pour le câble)
• Une échelle ou une plateforme de travail

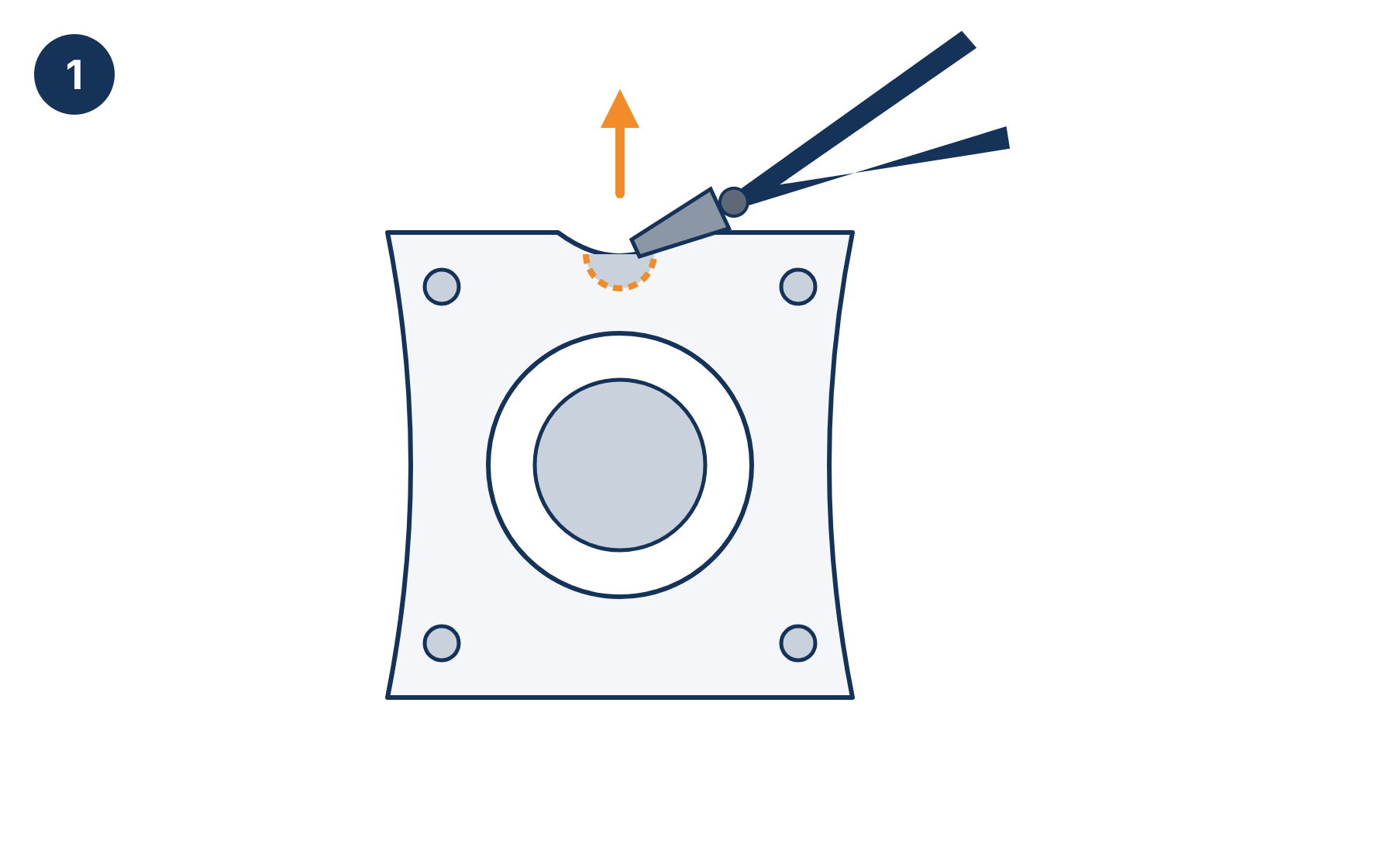

Étape 1 : Ouvrir la découpe pour le câble (facultatif)

Effectuez cette étape uniquement si le câble réseau passe le long du plafond. Ignorez-la si le câble sort du plafond au-dessus du support.

1. Repérez la découpe sur le bord de la platine de plafond.
2. Retirez la découpe avec une pince.
3. Éliminez les arêtes vives pour ne pas abîmer le câble.

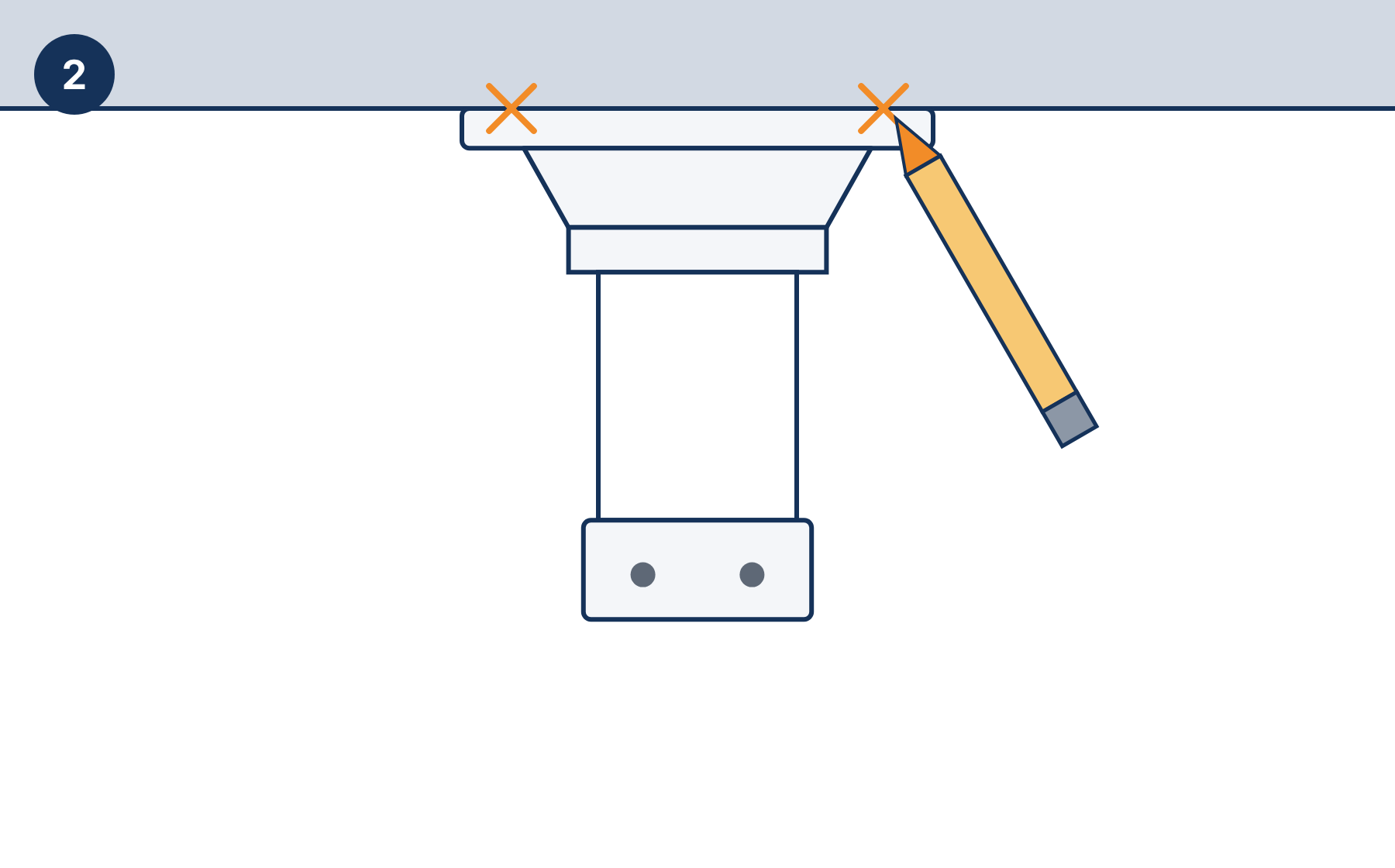

Étape 2 : Marquer les trous

1. Tenez le support contre le plafond à l'emplacement choisi.
2. Marquez au crayon les 4 trous de la platine de plafond.

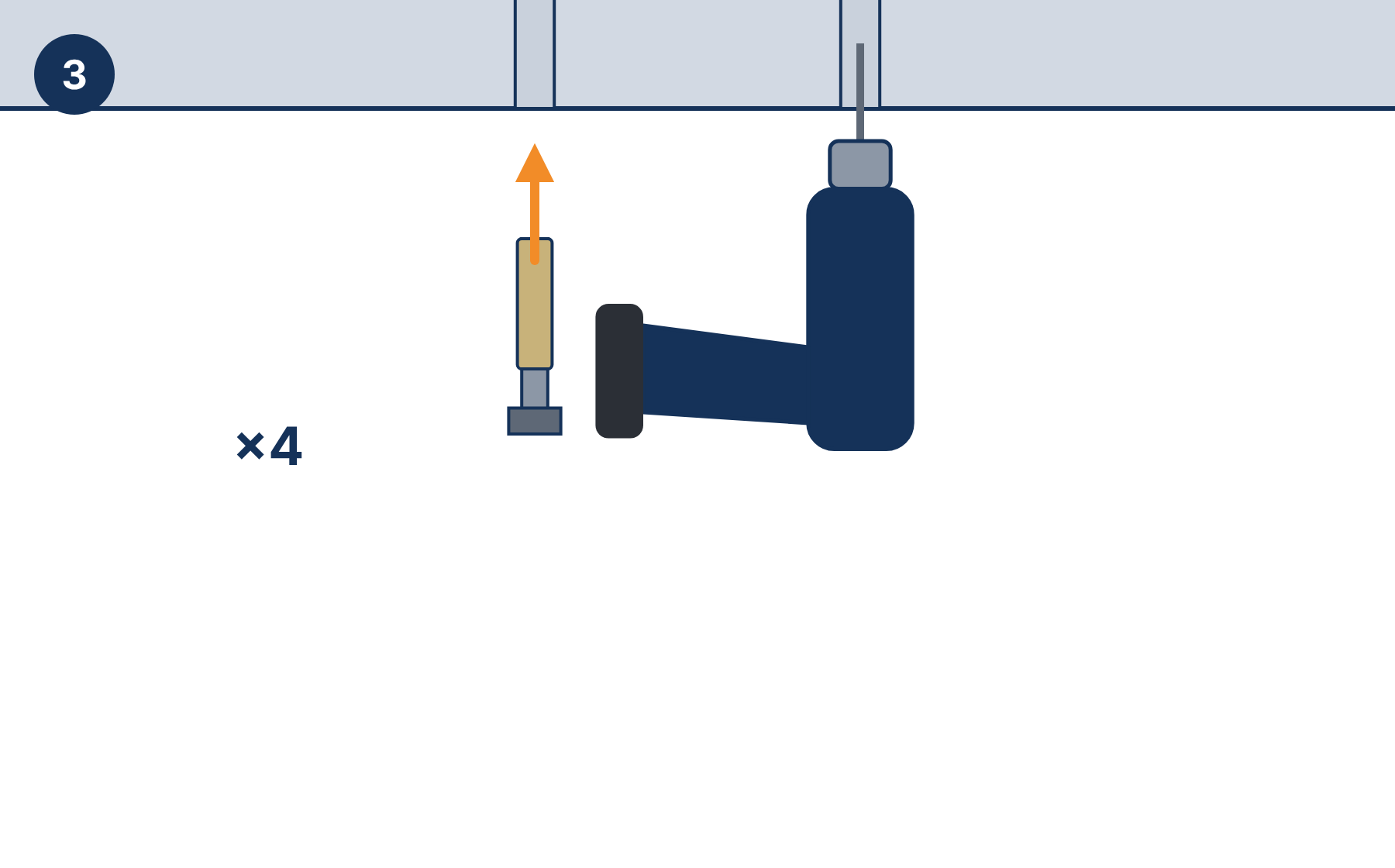

Étape 3 : Percer les trous et mettre en place les goujons d'ancrage

1. Percez les 4 trous aux repères.
2. Retirez la poussière des trous.
3. Enfoncez un goujon d'ancrage au marteau dans chaque trou.
4. Retirez l'écrou, la rondelle élastique et la rondelle de chaque goujon.

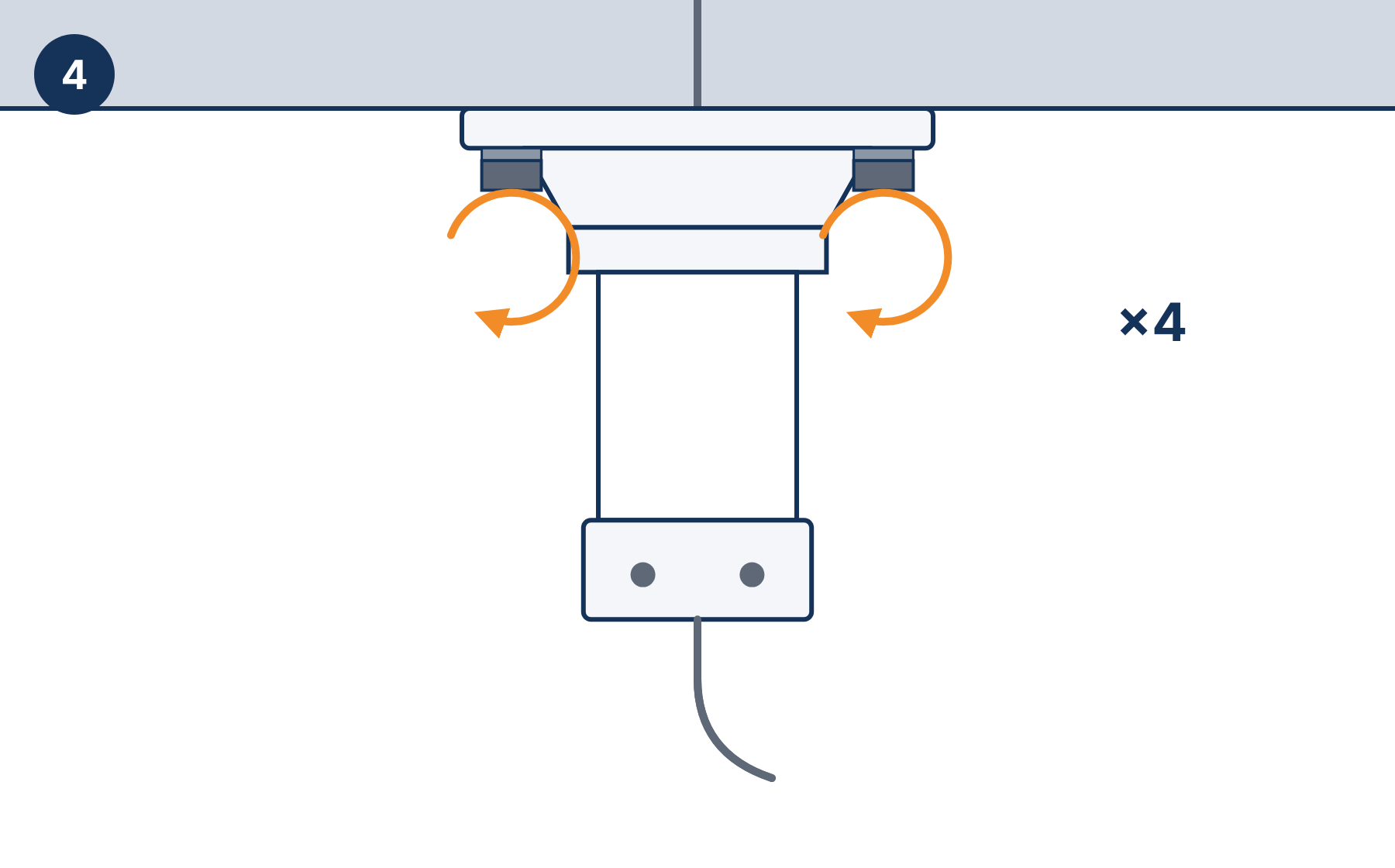

Étape 4 : Fixer le support de plafond

1. Faites descendre le câble réseau dans le tube du support. Si vous avez ouvert la découpe, faites entrer le câble par celle-ci.
2. Poussez le support vers le haut sur les 4 goujons.
3. Placez une rondelle et une rondelle élastique sur chaque goujon.
4. Serrez les 4 écrous.

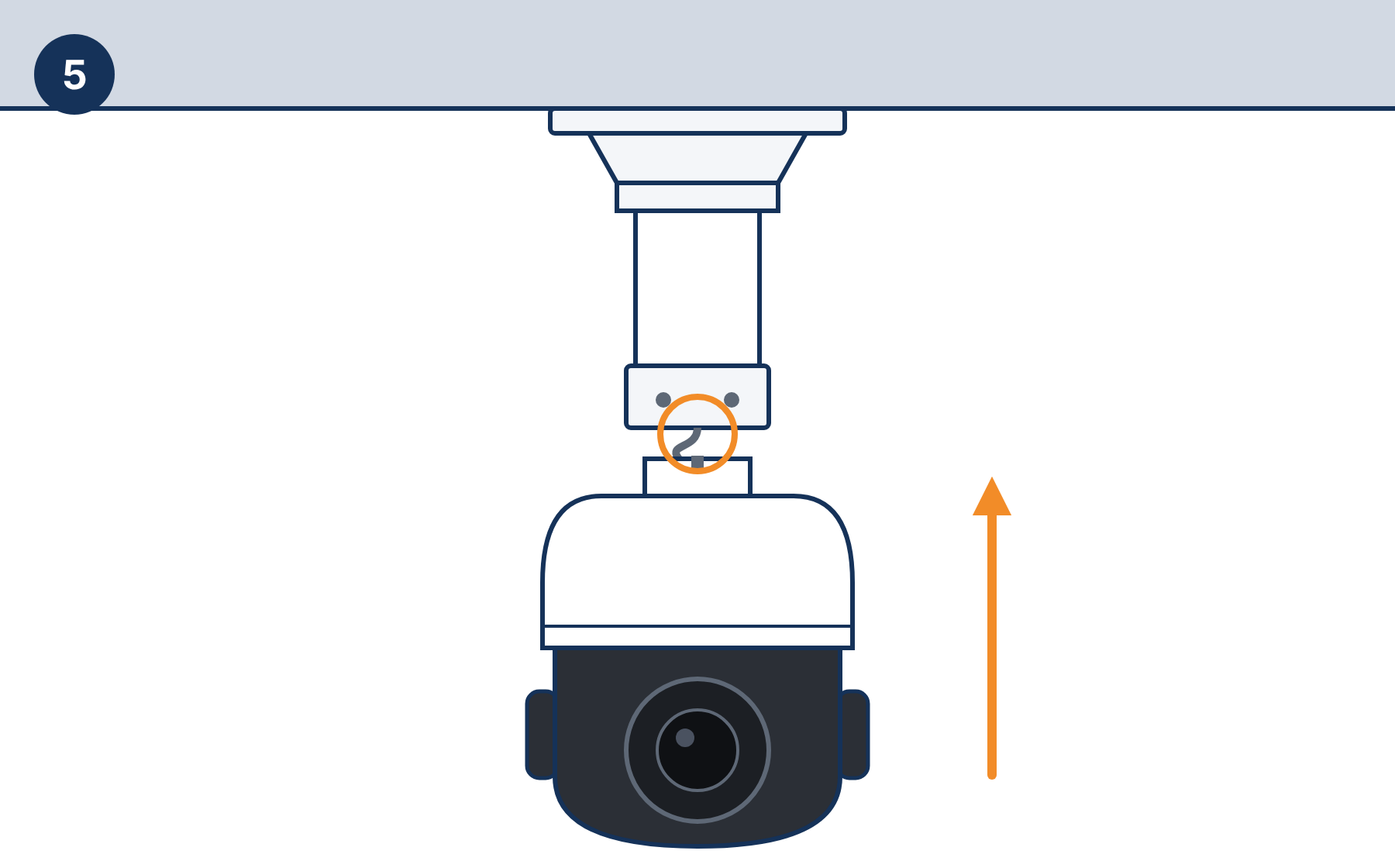

Étape 5 : Suspendre la caméra

1. Raccordez le câble réseau au câble de la caméra. À l'extérieur, utilisez le connecteur de câble étanche.
2. Poussez les câbles vers le haut dans le tube.
3. Alignez l'encoche du cache de l'adaptateur de la caméra sur le rivet du support.
4. Poussez la caméra vers le haut dans le support.

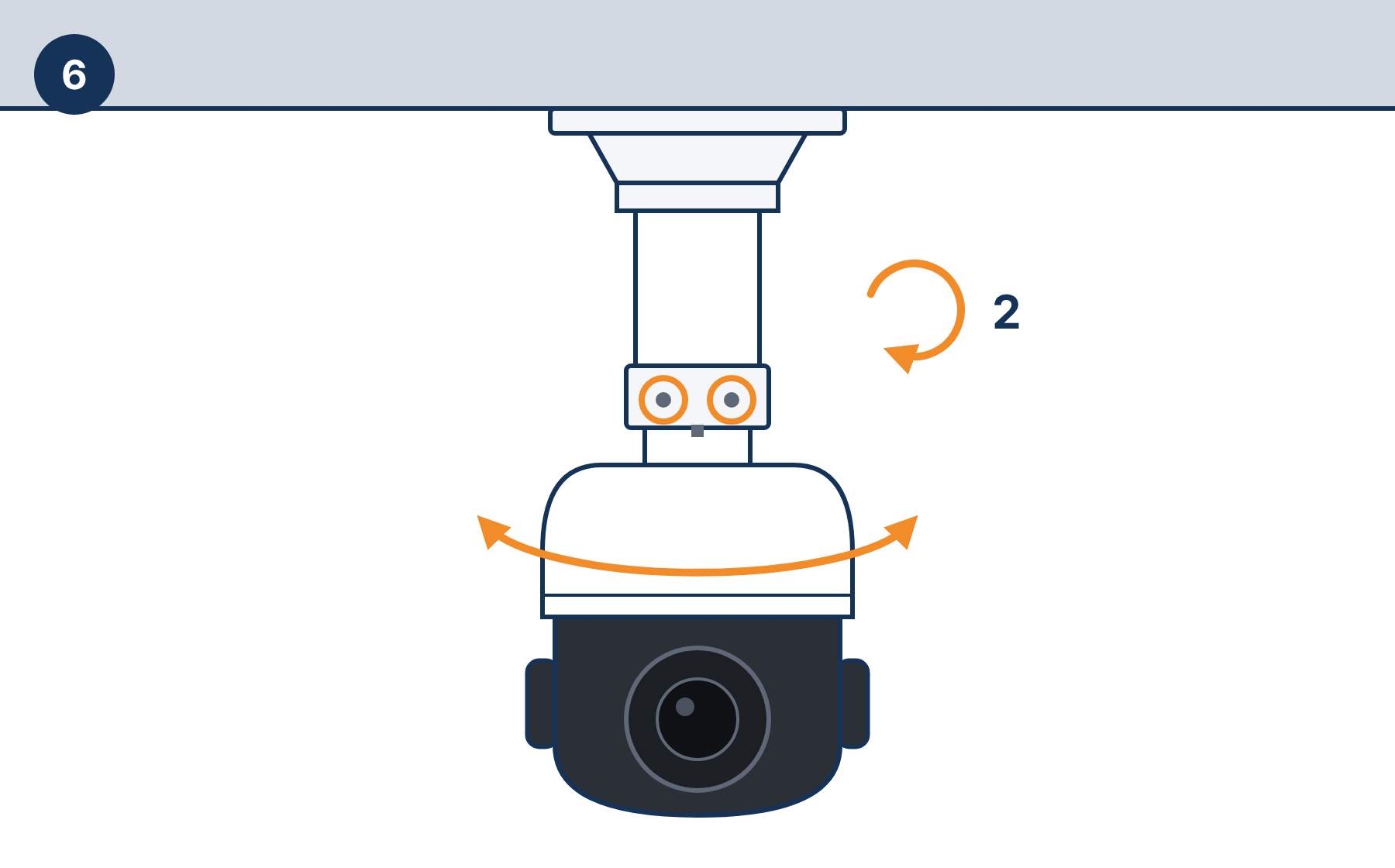

Étape 6 : Orienter et bloquer la caméra

1. Tournez la caméra dans la direction souhaitée.
2. Serrez les 2 vis à six pans creux M6×16 en bas du support.

Étape 7 : Vérifier l'installation

• Le support ne bouge pas lorsque vous appuyez sur la caméra.
• La caméra est suspendue bien droite.
• La caméra peut pivoter et s'incliner sur toute sa course sans tirer sur le câble.
