Installer des caméras dôme PRO et PLUS
Dans cet article, nous vous montrons comment monter une caméra dôme PRO ou PLUS sur un mur ou un plafond et l’ajuster dans la direction de vision souhaitée. Bien que les images montrent notre modèle XD50, les instructions s’appliquent à tous les modèles de caméras dôme PRO et PLUS de Bascom, car ils partagent la même base. Nous vous recommandons d’effectuer l’installation par temps sec afin d’éviter que l’humidité ne pénètre dans la caméra.
Étape 1 : préparer le mur

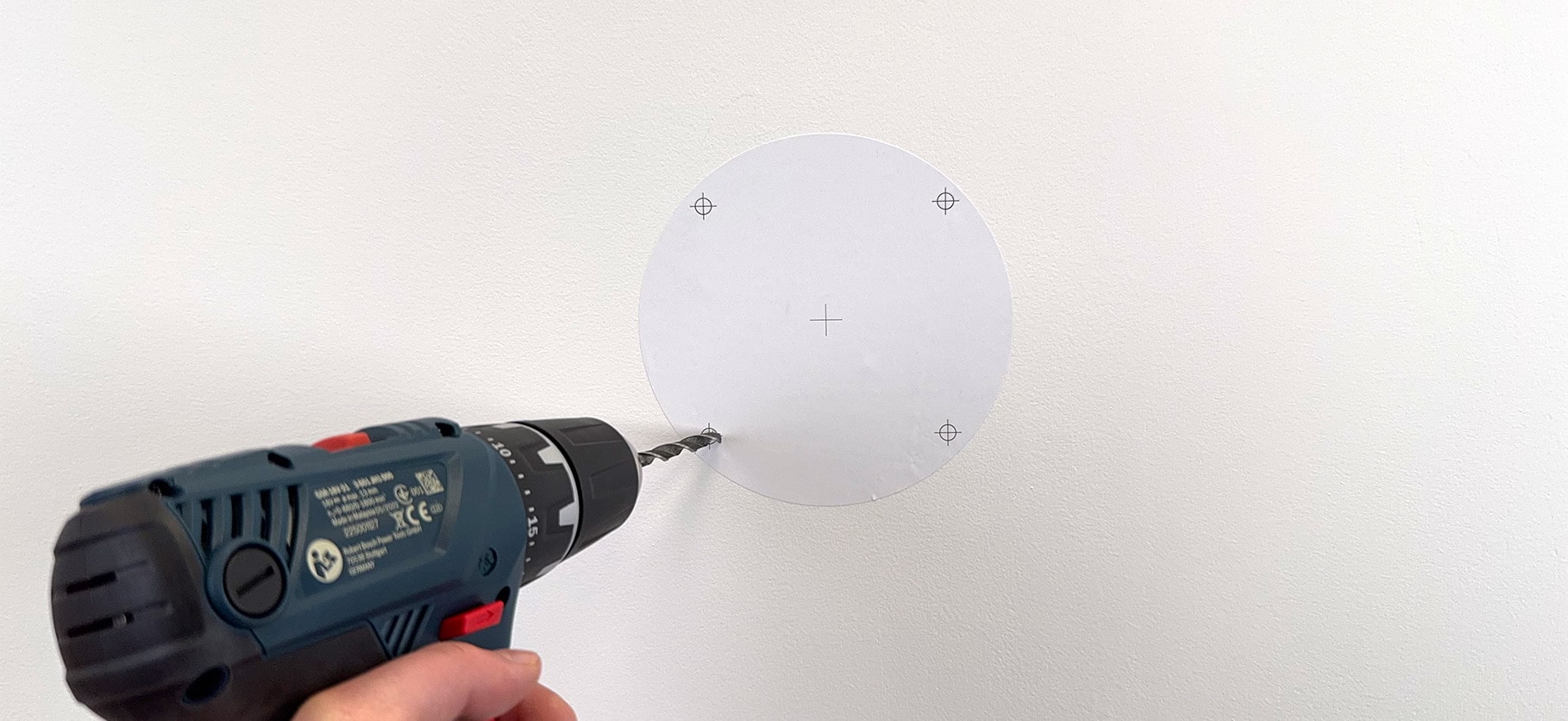

Choisissez le matériel de fixation approprié en fonction de la surface de montage. Nous avons inclus des chevilles universelles et des vis (PH2, Ø 4 mm) adaptées à la plupart des utilisations. Utilisez l’autocollant de montage pour marquer les emplacements de perçage et percez les trous.
- Pour les chevilles, percez quatre trous de 6 mm.
- Pour le passage du câble à travers le mur, percez un trou de 20 mm.
Vous ne souhaitez pas percer un trou de 20 mm ? Utilisez un support mural ou une boîte de raccordement pour placer le connecteur de la caméra à l’extérieur du trou dans le mur. Cela vous permet de réduire la taille du trou au diamètre du câble plutôt qu’à celui du connecteur.
- 12 mm si vous utilisez le câble fourni préassemblé.
- 6 mm si vous préparez vous-même la longueur du câble selon ces instructions.
Étape 2 : retirer le capot de la caméra

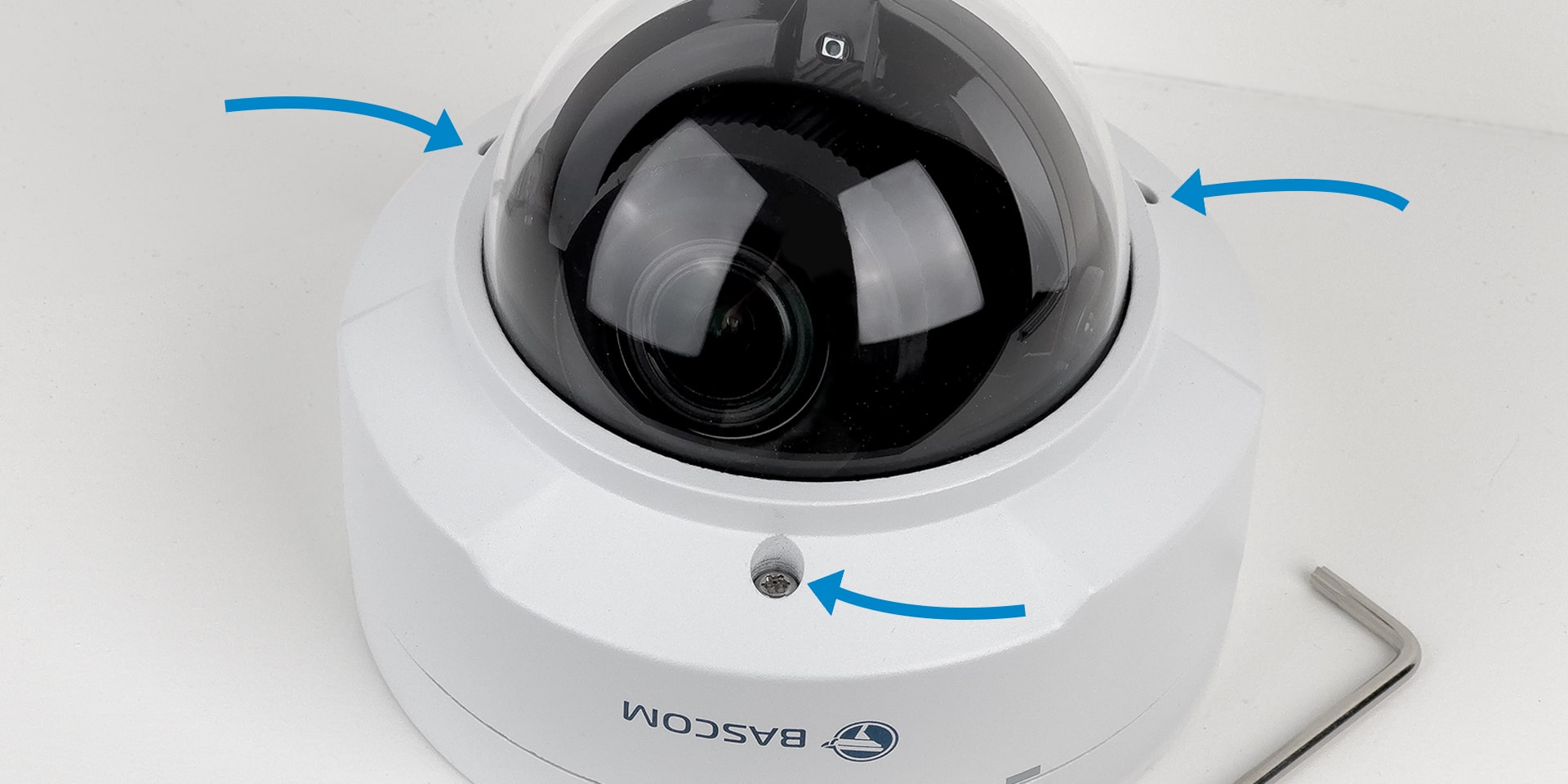

Laissez la pellicule de protection sur le capot pour éviter les empreintes de doigts pendant l’installation. Utilisez la clé Torx (T20) fournie pour desserrer les trois boulons sur le dessus de la caméra, puis retirez le capot. Ne débranchez pas le câble de sécurité qui relie le capot à la caméra.
Étape 3 : monter la caméra
Si vous installez la caméra à l’extérieur, utilisez le connecteur étanche pour protéger la connexion du câble des intempéries.

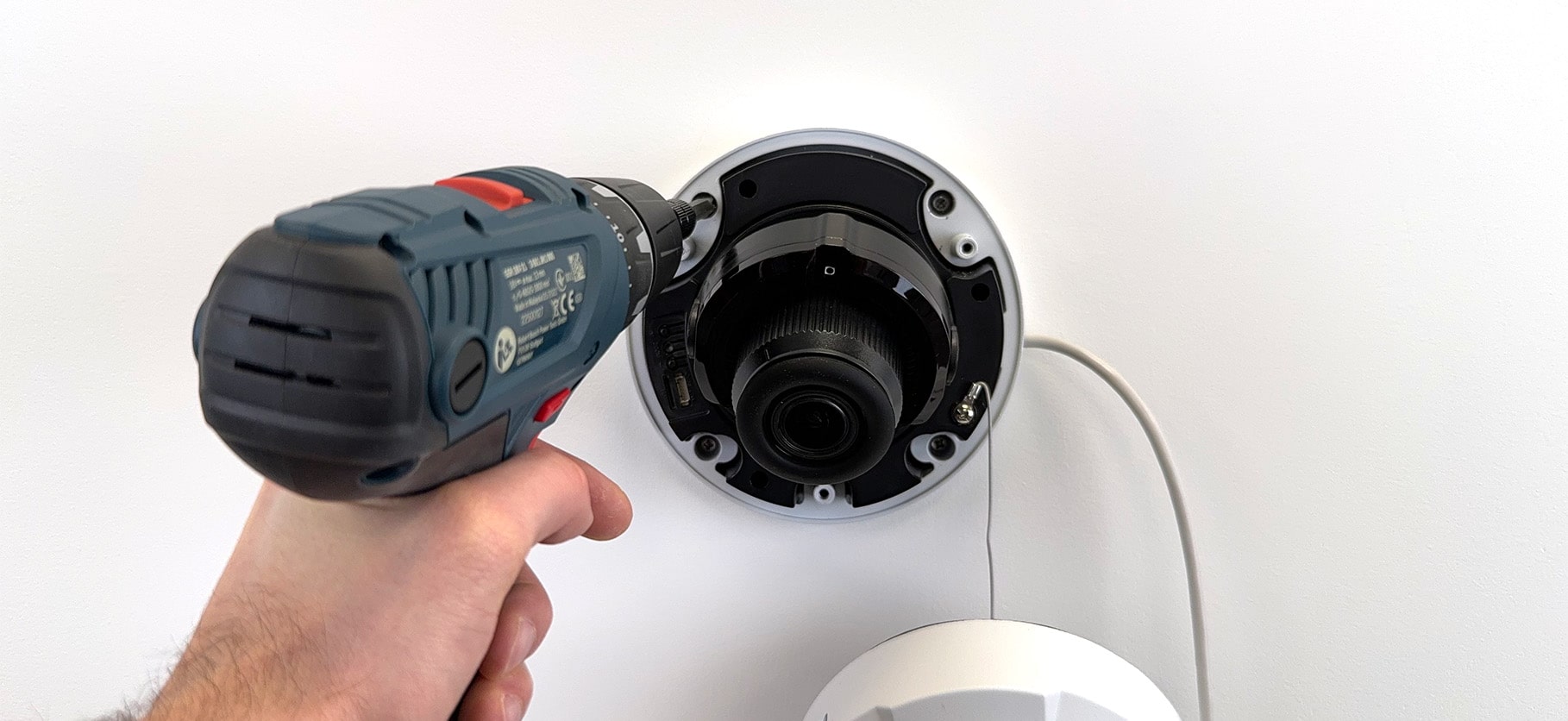

Faites passer le câble à travers le mur ou le long de la surface, alignez la base de la caméra avec les repères marqués à l’étape 1, puis fixez la caméra avec les vis.
Étape 4 : orienter la caméra
Il est plus facile d’orienter la caméra avec précision si vous pouvez voir l’image en direct. Connectez préalablement la caméra à l’enregistreur et utilisez l'application smartphone lors de l’ajustement.

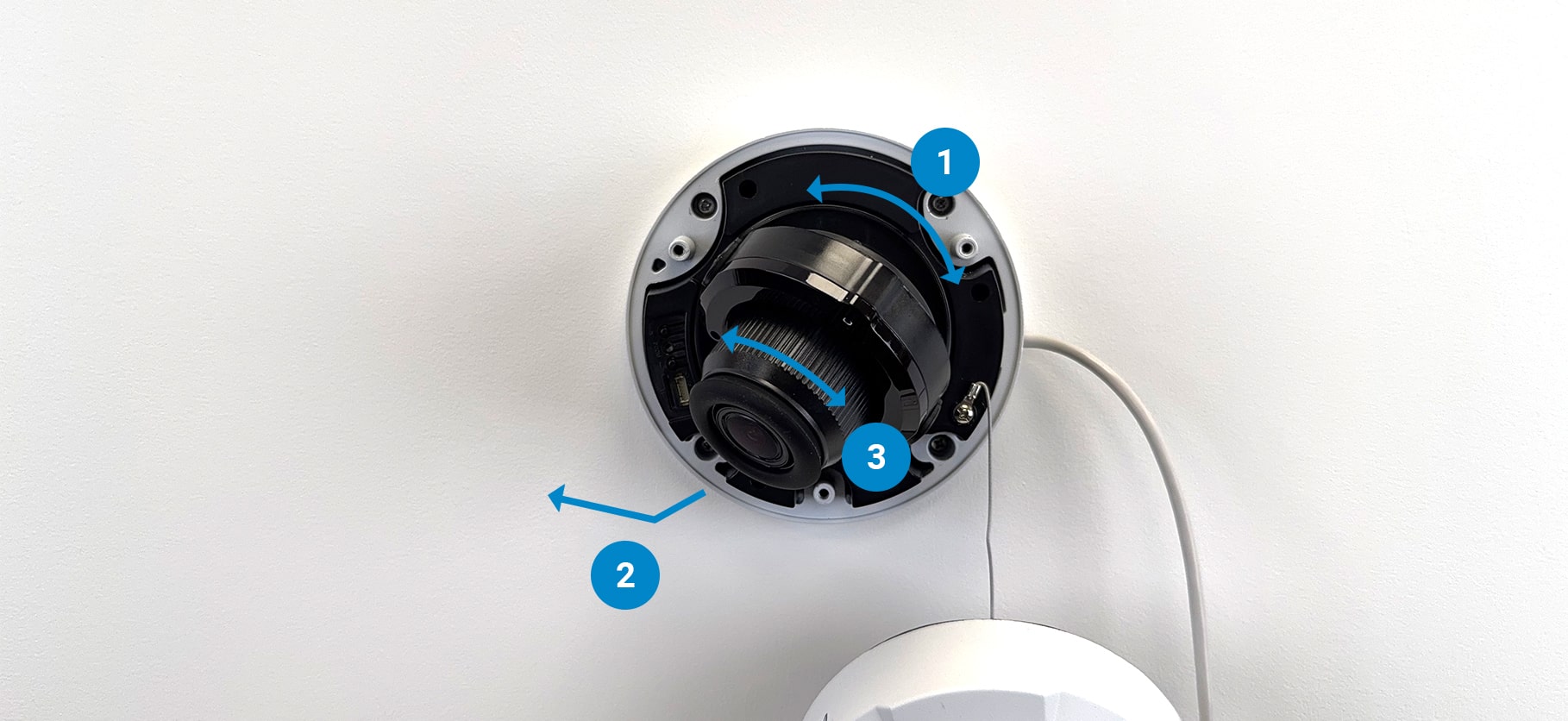

La caméra et son support peuvent pivoter en trois points, vous permettant de l’orienter dans n’importe quelle direction :
- Déterminer la direction : faites pivoter la base pour incliner la lentille dans la direction souhaitée.
- Ajuster l’angle : inclinez la lentille à l’intérieur de la direction de vue choisie.
- Aligner l’horizon : faites pivoter la lentille pour redresser l’horizon.
Une fois la caméra entièrement ajustée, vous pouvez, si vous le souhaitez, utiliser la fonction zoom via l’enregistreur (avec un moniteur et une souris), le logiciel informatique ou l’application smartphone.
Étape 5 : remettre le capot

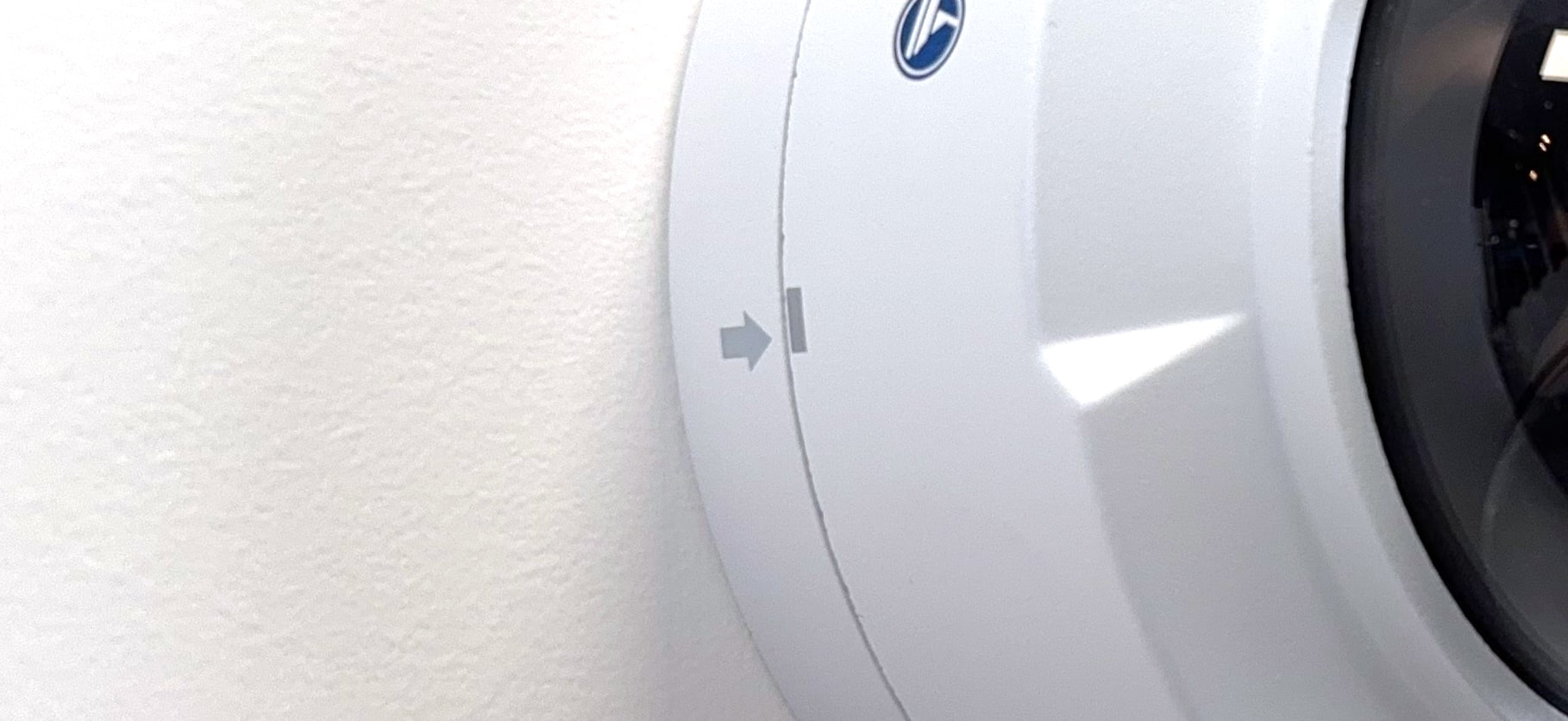

Alignez le capot avec les repères et serrez fermement les boulons Torx pour garantir une étanchéité parfaite. Enfin, retirez la pellicule de protection et veillez à ne plus toucher le capot.
