Installer des caméras dôme PRO et PLUS avec un support mural
Dans cet article, nous vous montrons comment monter une caméra dôme PRO ou PLUS sur un mur à l’aide d’un support mural et l’ajuster dans la direction de vision souhaitée. Bien que les images montrent notre modèle XD50, les instructions s’appliquent à tous les modèles de caméras dôme PRO et PLUS de Bascom, car ils partagent le même support mural. Nous vous recommandons d’effectuer l’installation par temps sec pour éviter que de l’humidité ne pénètre dans la caméra.
Étape 1 : marquer les trous

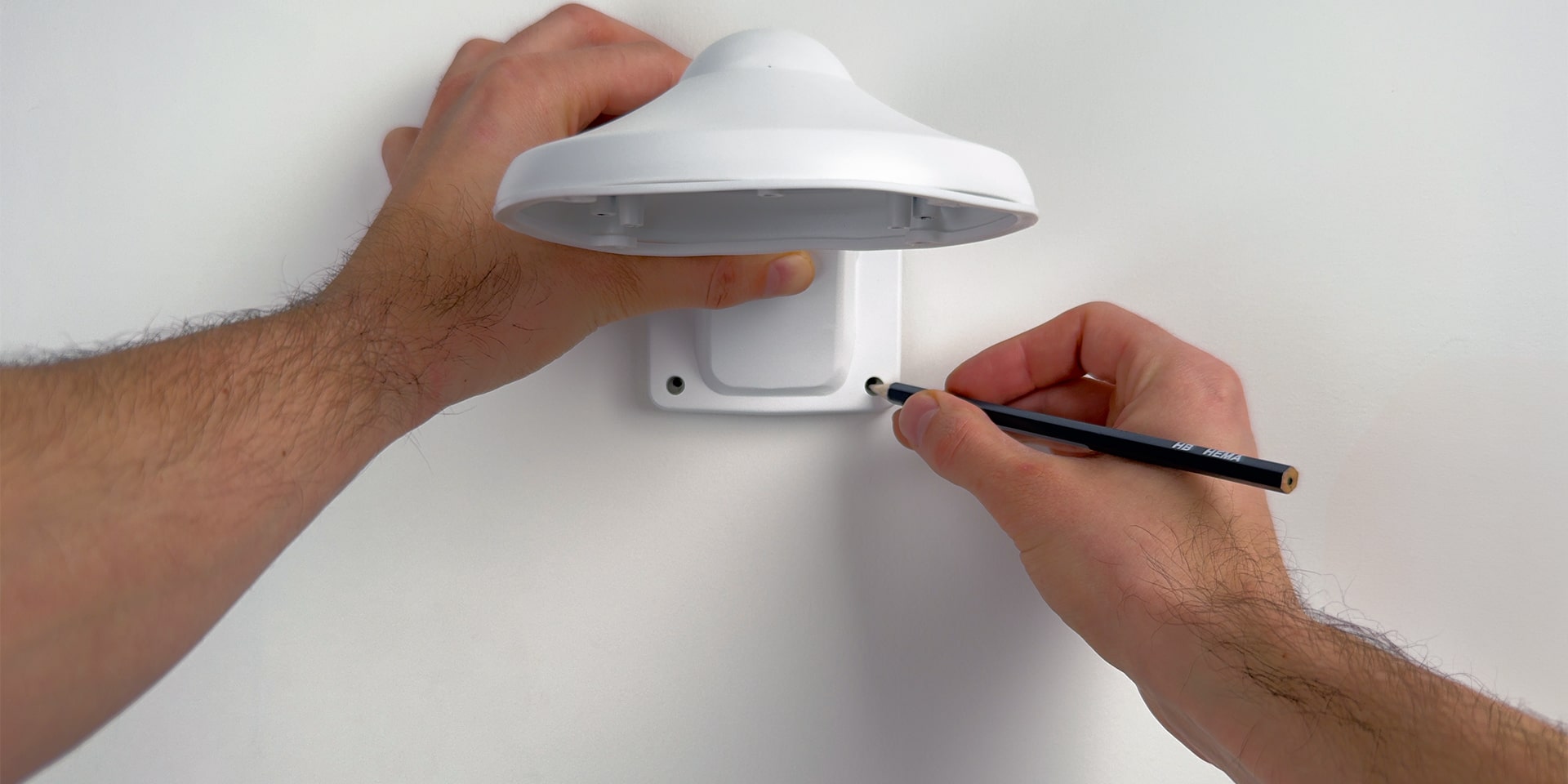

Utilisez le support pour marquer les emplacements de perçage au crayon. Le trou pour le câble peut être foré n’importe où dans l’espace ouvert du support.

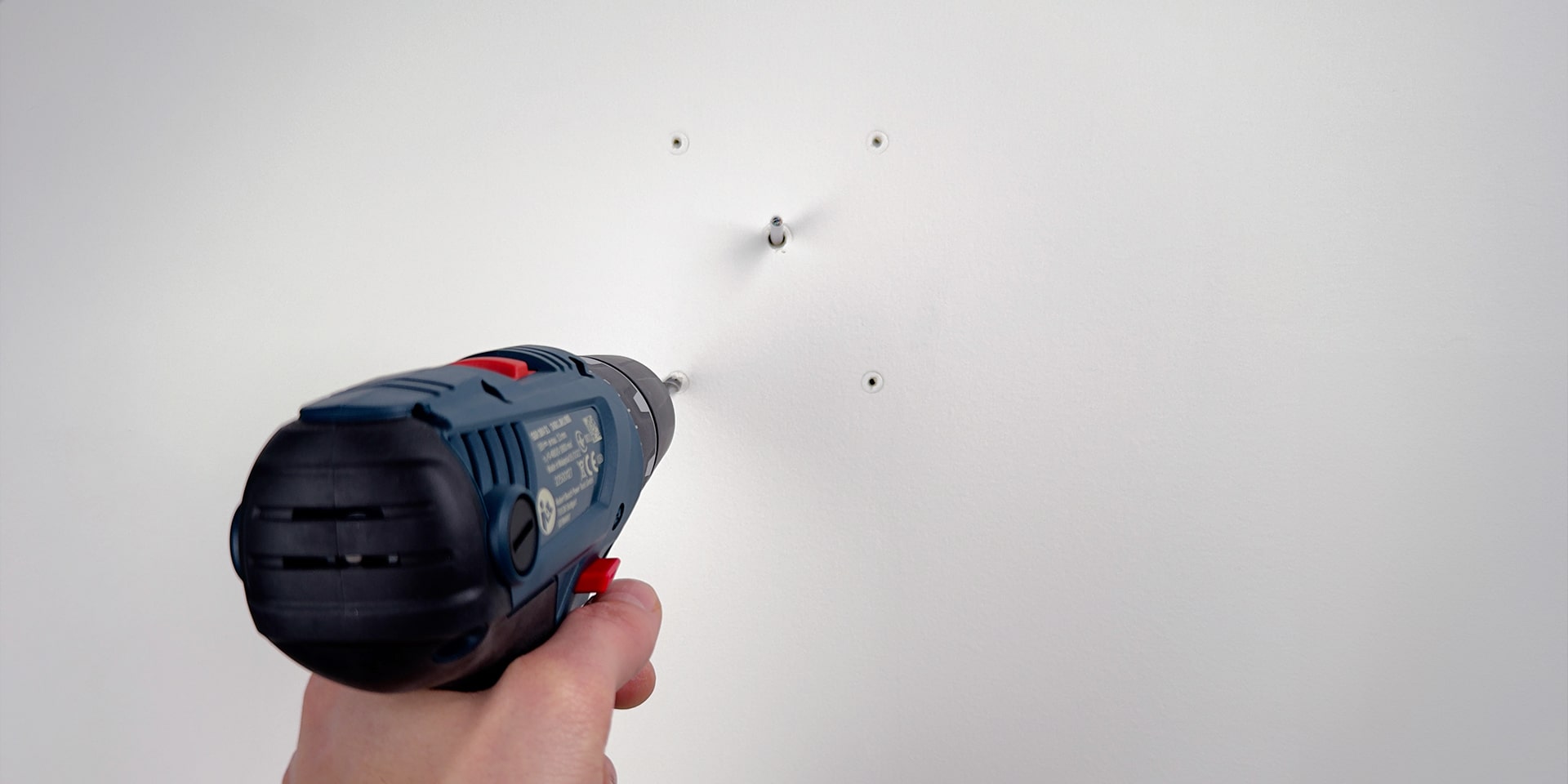

Étape 2 : percer les trous
Choisissez le matériel de fixation approprié en fonction de la surface de montage. Nous avons inclus des chevilles universelles et des vis (PH2, Ø 4 mm) adaptées à la plupart des applications.
- Pour les chevilles, percez un trou de 6 mm.
- Pour faire passer le câble à travers le mur, percez un trou de :
- 12 mm si vous utilisez le câble fourni préassemblé.
- 6 mm si vous préparez vous-même la longueur du câble comme expliqué ici.

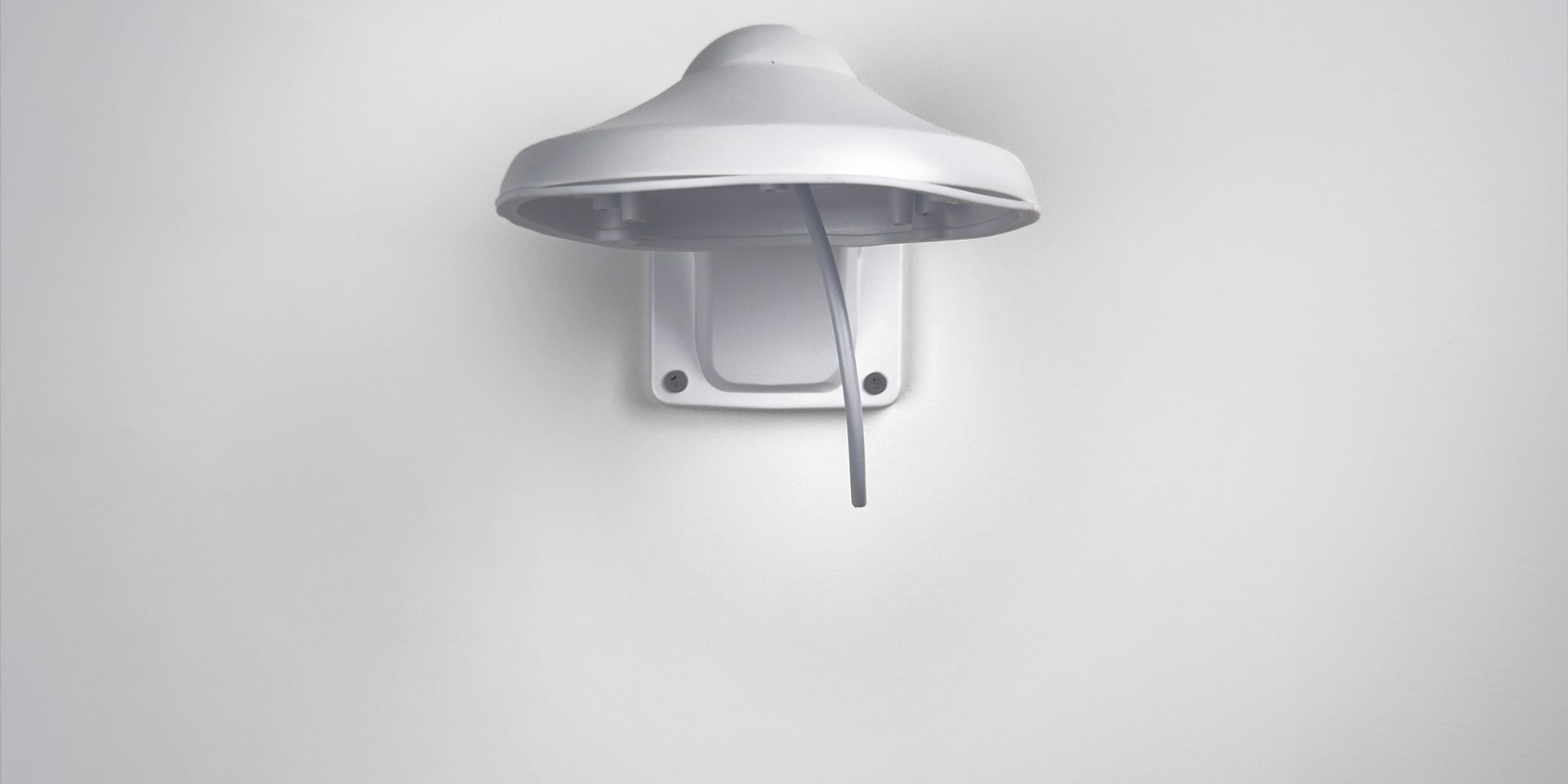

Étape 3 : installer le support mural
Faites passer le câble qui sort du mur à travers le support et utilisez les vis pour fixer le support au mur. Dans les images ci-dessus et ci-dessous, nous utilisons un câble qui n’a pas encore de connecteur.
Étape 4 : retirer le capot de la caméra

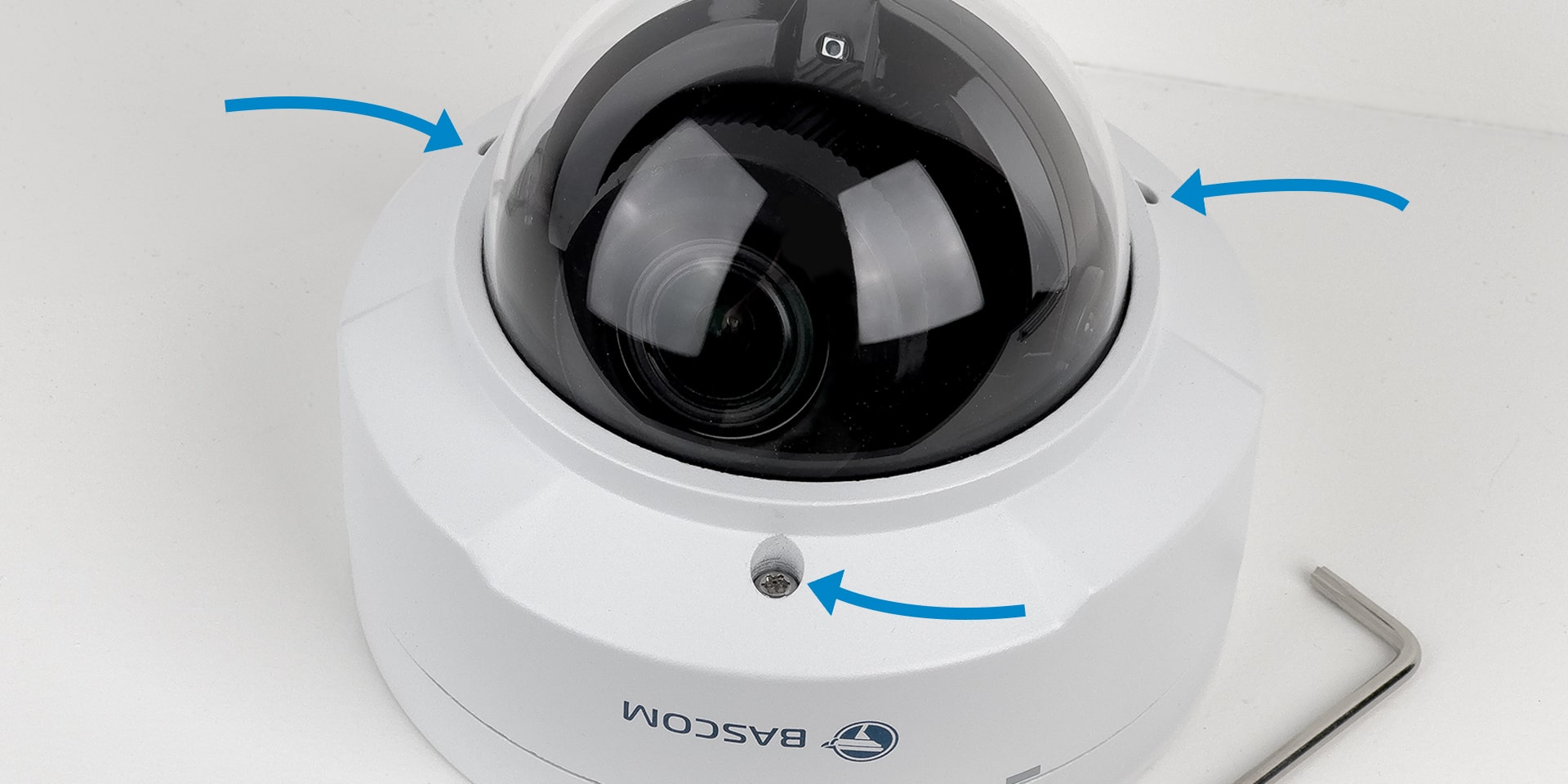

Laissez la pellicule de protection sur le capot pour éviter les empreintes de doigts pendant l’installation. Utilisez la clé Torx (T20) fournie pour desserrer les trois boulons sur le dessus de la caméra, puis retirez le capot. Ne débranchez pas le câble de sécurité qui relie le capot à la caméra.
Étape 5 : placer le joint d’étanchéité

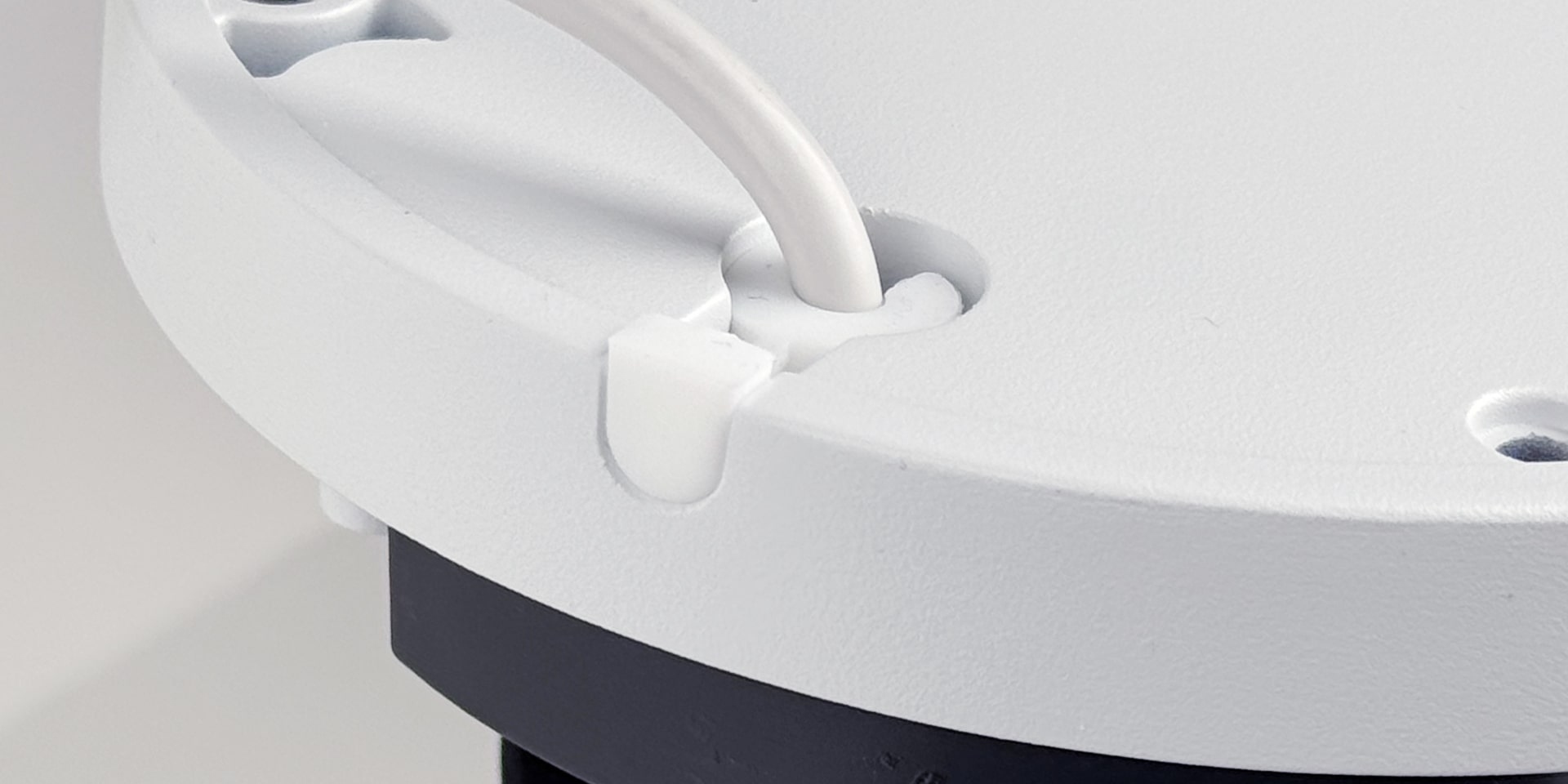

Utilisez le bouchon d’obturation pour fermer la fente destinée au passage du câble le long du mur, afin d’empêcher toute infiltration d’eau.
Étape 6 : fixer la caméra
Si vous installez la caméra à l’extérieur, utilisez le connecteur étanche pour protéger la connexion au câble contre les intempéries.

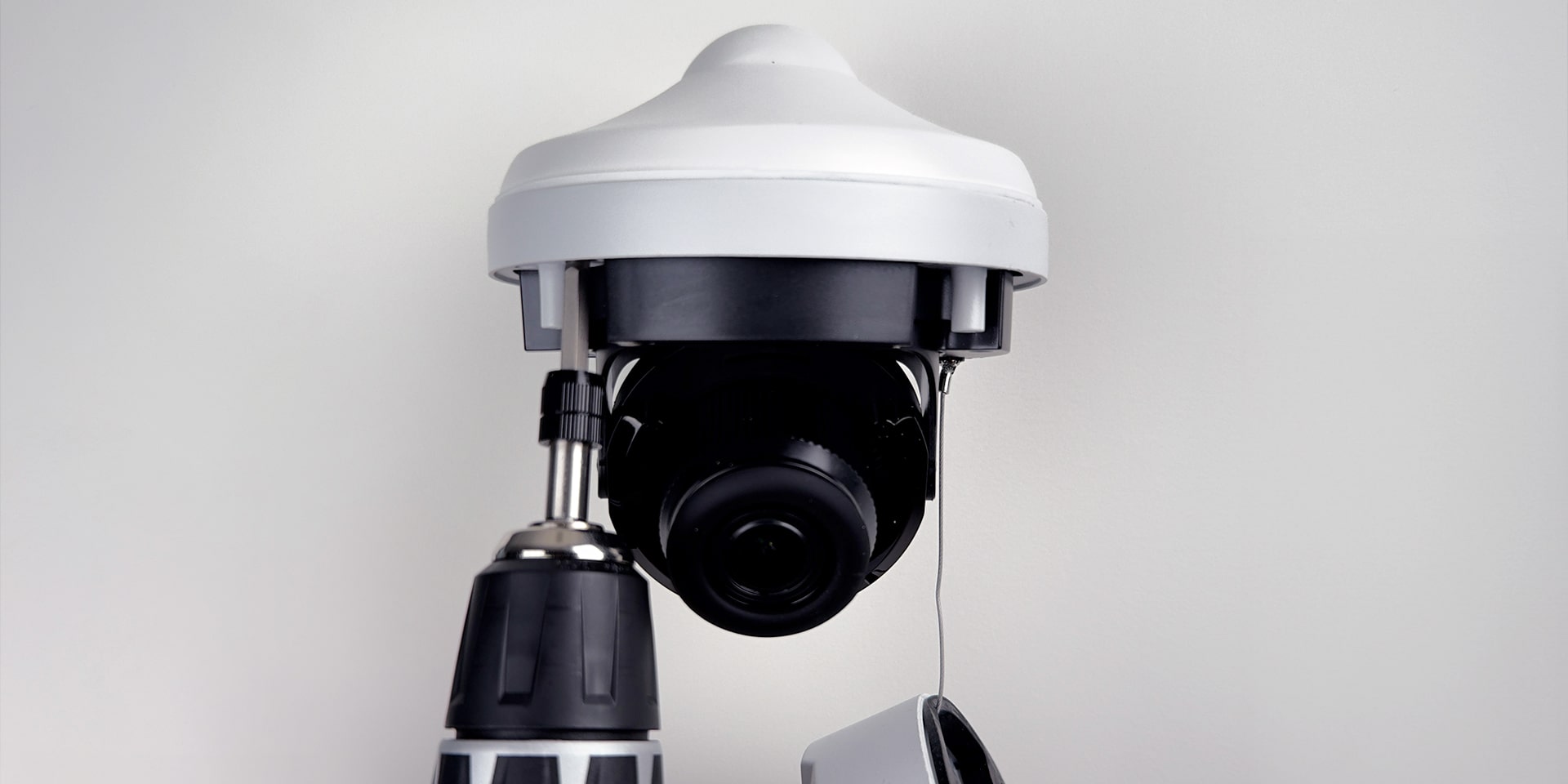

Raccordez le câble et faites-le passer à travers le support. Alignez la base de la caméra avec le support et assurez-vous que le joint en caoutchouc n’est pas plié. Fixez la caméra avec les petites vis fournies pour le support.
Étape 7 : orienter la caméra
Il est plus facile d’orienter précisément la caméra si vous pouvez visualiser l’image en direct. Connectez la caméra à l’avance à l’enregistreur et utilisez l'application smartphone lors de l’ajustement.

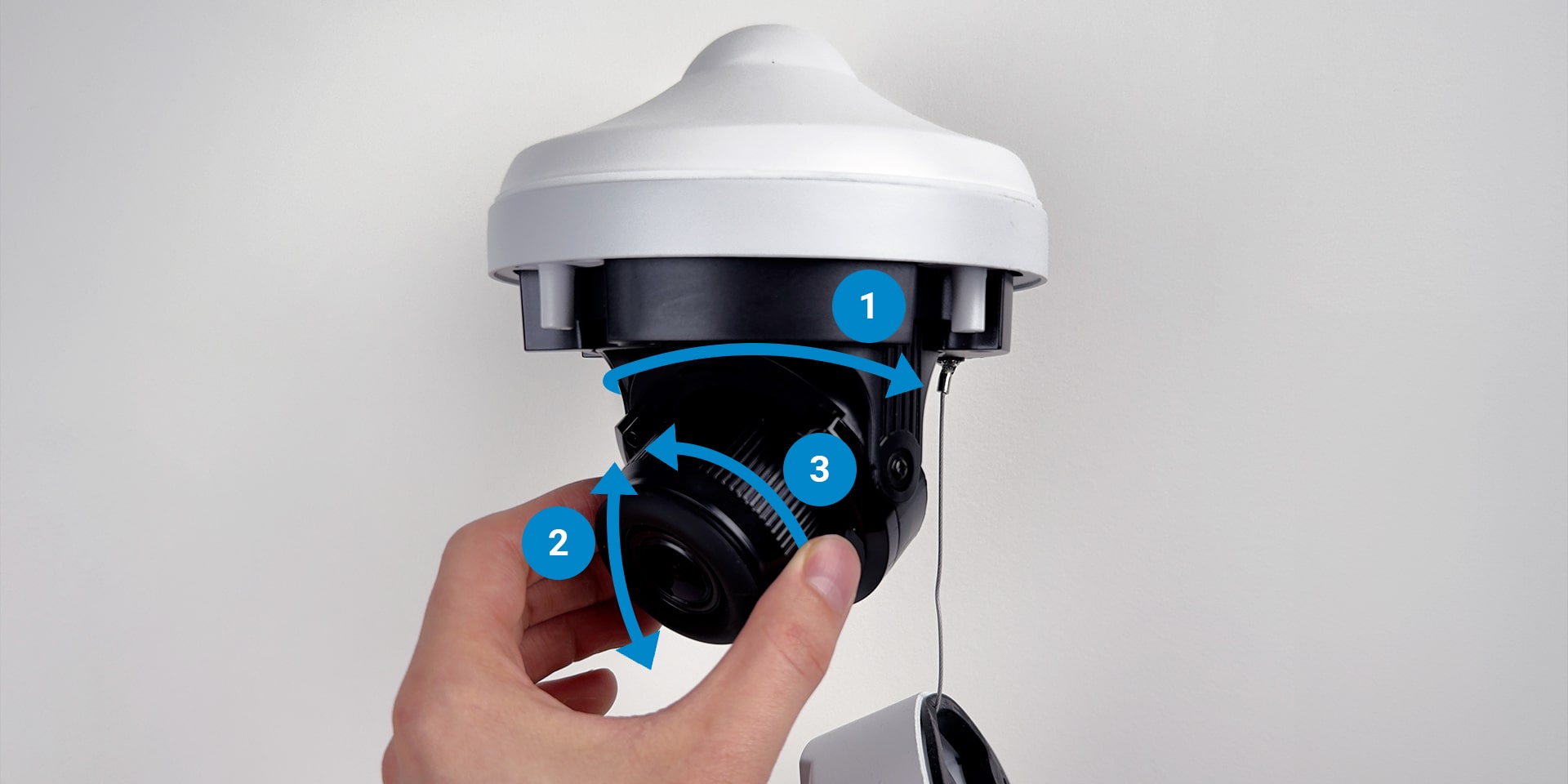

La lentille peut pivoter de trois manières :
- Direction : faites pivoter la base pour incliner la lentille dans la direction souhaitée.
- Angle : inclinez la lentille dans la direction de vue choisie.
- Horizon : faites pivoter la lentille pour redresser l’horizon.
Une fois la caméra entièrement ajustée, vous pouvez, si vous le souhaitez, utiliser la fonction zoom via l’enregistreur (avec un moniteur et une souris), le logiciel informatique ou l’application smartphone.
Étape 8 : remettre le capot

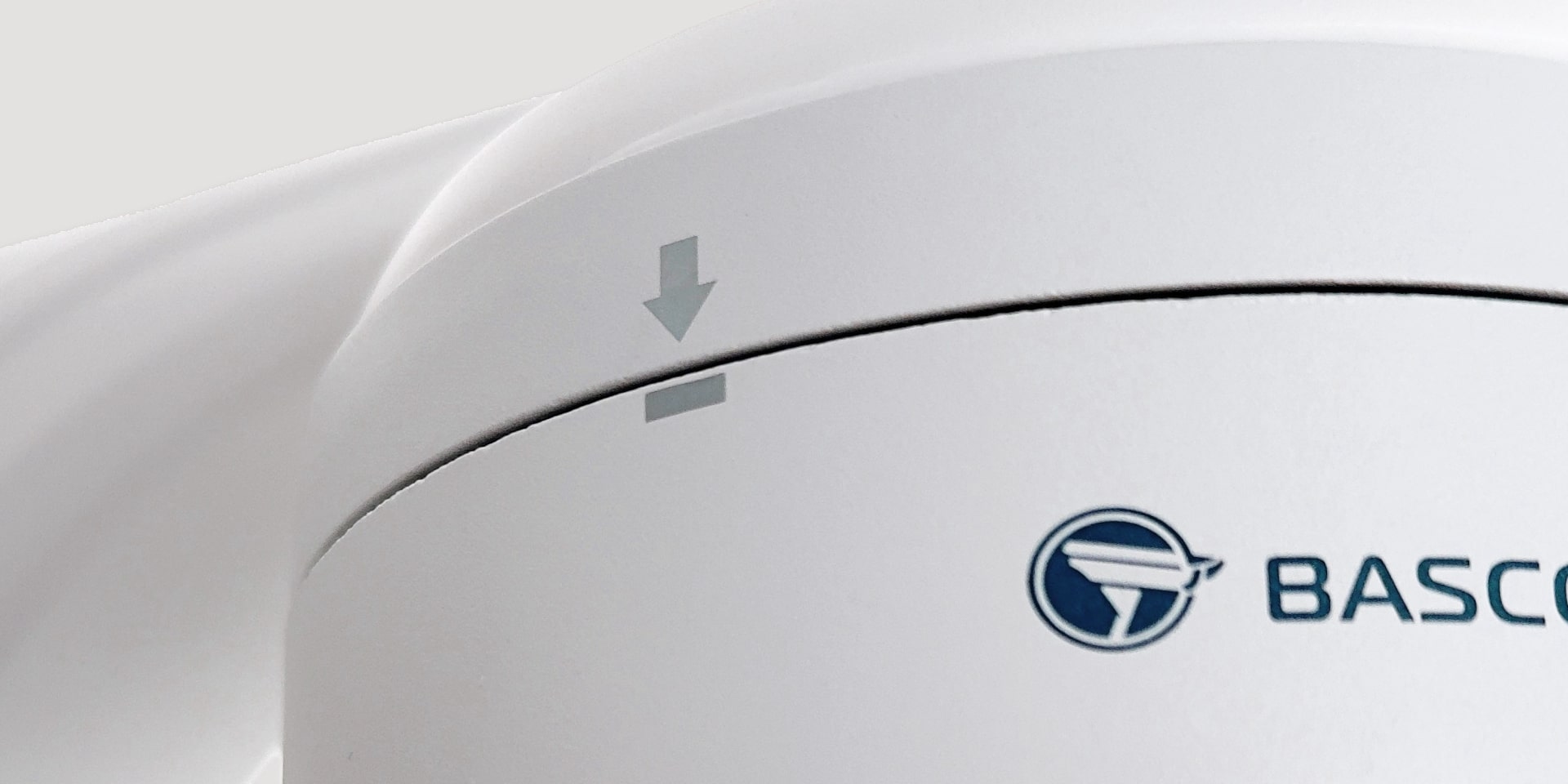

Alignez le capot avec les repères et serrez fermement les boulons Torx pour garantir une étanchéité parfaite.
Étape 9 : retirer la pellicule de protection

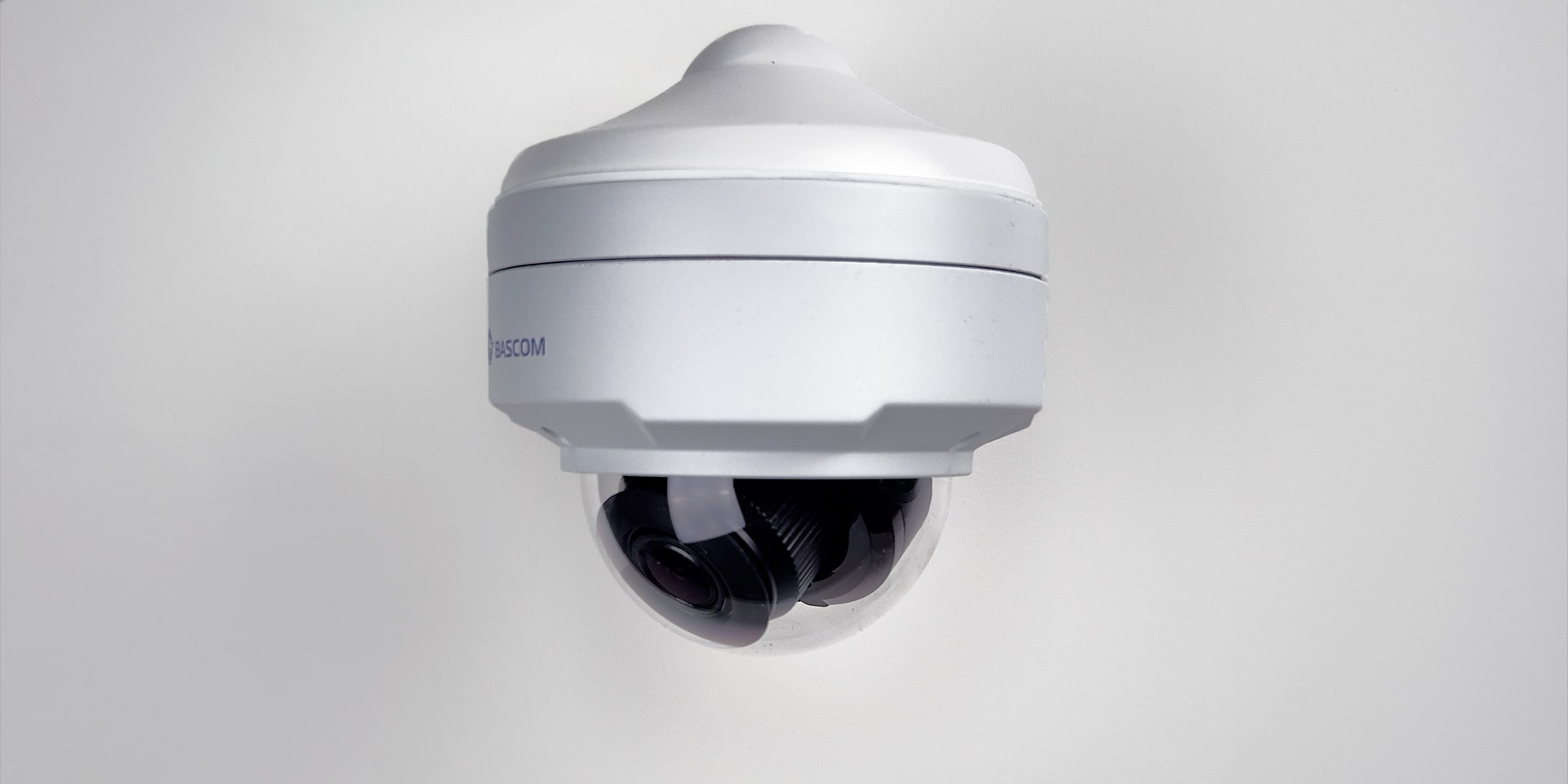

Retirez finalement la pellicule de protection et veillez à ne plus toucher le capot.
