Maßgeschneiderte Kabel erstellen

Mit unseren separat erhältlichen Kabeltrommeln von 100 oder 300 Metern können Sie Kabel ganz einfach auf die exakt benötigte Länge zuschneiden und anschließend die Stecker anbringen – ein Vorgang, der als Crimpen bezeichnet wird. Ein großer Vorteil dabei ist, dass Sie kleine Löcher bohren oder das Kabel durch enge Räume führen können und erst danach die Stecker anbringen, was die Installation erheblich erleichtert. In diesem Artikel führen wir Sie Schritt für Schritt durch den Crimpvorgang.

Entfernen Sie die Kabelisolierung und lösen Sie die Adernpaare

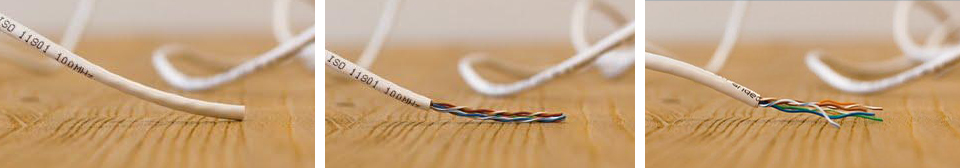

Verwenden Sie die scharfe Kante der Crimpzange, um etwa 2 cm der äußeren Kabelisolierung zu entfernen. Am einfachsten ist es, die Crimpzange leicht anzudrücken und um das Kabel zu drehen, sodass die Isolierung rundherum eingeschnitten wird.

Nachdem die Isolierung entfernt wurde, sehen Sie vier verdrillte Adernpaare. Trennen Sie diese Paare vorsichtig, um die acht einzelnen Adern sichtbar zu machen. Überprüfen Sie, ob keine der Adern beim Entfernen der Isolierung beschädigt wurde. Beachten Sie, dass die acht einzelnen Adern selbst nicht weiter abisoliert werden müssen.

Ordnen Sie die Adern und schneiden Sie sie ab

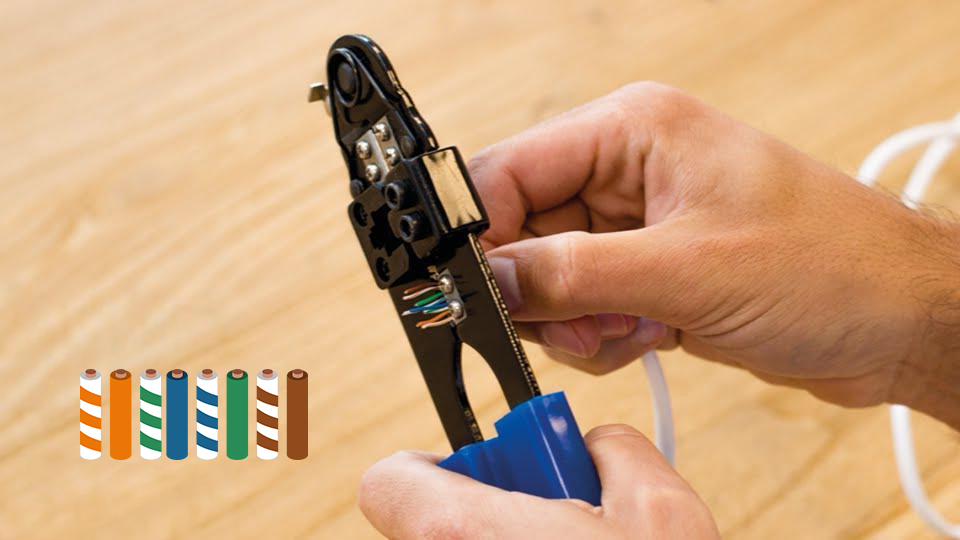

Legen Sie die Adern in der unten angegebenen Reihenfolge. Schneiden Sie sie anschließend mit der Crimpzange gerade ab, sodass sie etwa 13 mm lang sind.

Von links nach rechts:

• Orange/Weiß
• Orange
• Grün/Weiß
• Blau
• Blau/Weiß
• Grün
• Braun/Weiß
• Braun

Führen Sie die Adern in den Stecker ein

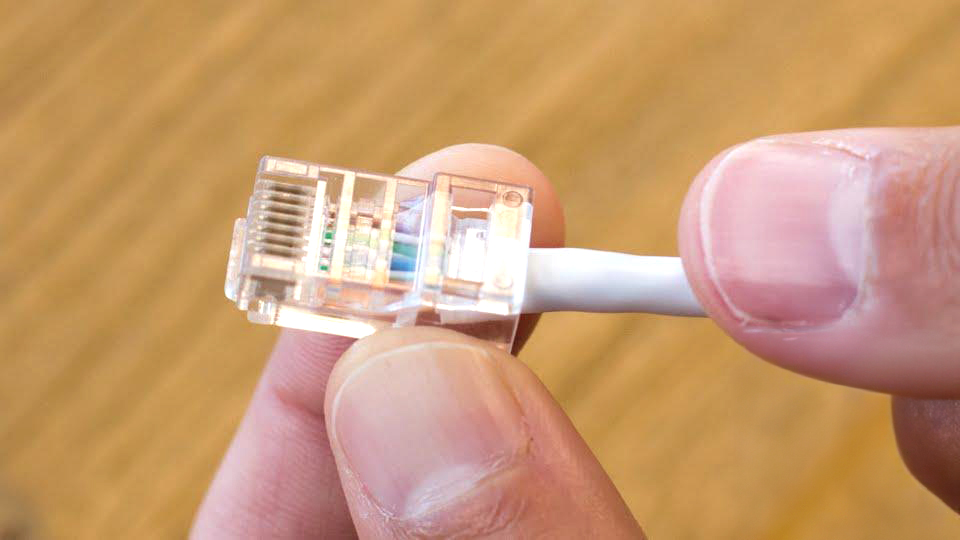

Halten Sie den Stecker mit dem Clip nach unten. Schieben Sie die Adern vorsichtig in den Stecker in der richtigen Reihenfolge, sodass sie vollständig bis zu den Kupferkontakten reichen. Achten Sie darauf, dass etwa 8 mm der Kabelisolierung im Stecker sitzt. Dies ist entscheidend, um zu verhindern, dass der Stecker nach dem Crimpen locker wird.

Crimpen Sie den Stecker

Ein einmal gecrimpter Stecker kann nicht wiederverwendet werden.

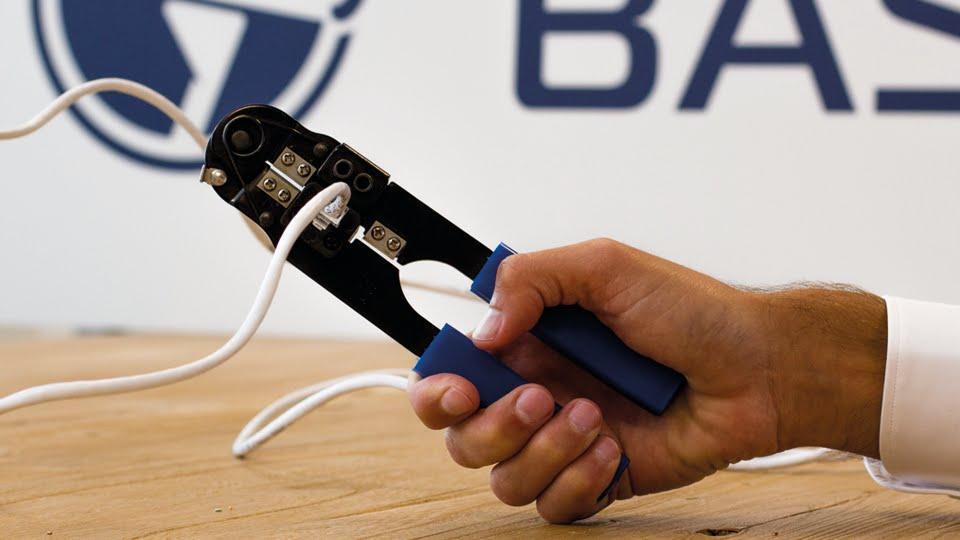

Platzieren Sie den Stecker mit dem Kabel in der Crimpzange und drücken Sie die Zange fest zusammen. Entfernen Sie den Stecker nach dem Crimpen aus der Zange. Die Adern sollten nun fest unter den Kupferkontakten sitzen, und das Kabel sollte sicher eingespannt sein. Sie sollten das Kabel nicht aus dem Stecker ziehen können. Wiederholen Sie diesen Vorgang am anderen Ende des Kabels.

Tipp: Bevor Sie die Kamera montieren, schließen Sie das Kabel an Ihre Kamera und Ihren Rekorder an, um sicherzustellen, dass es einwandfrei funktioniert.
