PRO- und PLUS-Dome-Kameras mit einer Wandhalterung montieren
In diesem Artikel zeigen wir Ihnen, wie Sie eine PRO- oder PLUS-Domekamera mit einer Wandhalterung an einer Wand montieren und in die gewünschte Blickrichtung ausrichten können. Obwohl die Abbildungen unser XD50-Modell zeigen, gelten die Anweisungen für alle Bascom-PRO- und PLUS-Modelle, da sie dieselbe Wandhalterung verwenden. Wir empfehlen, die Installation an einem trockenen Tag durchzuführen, um zu verhindern, dass Feuchtigkeit in die Kamera eindringt.

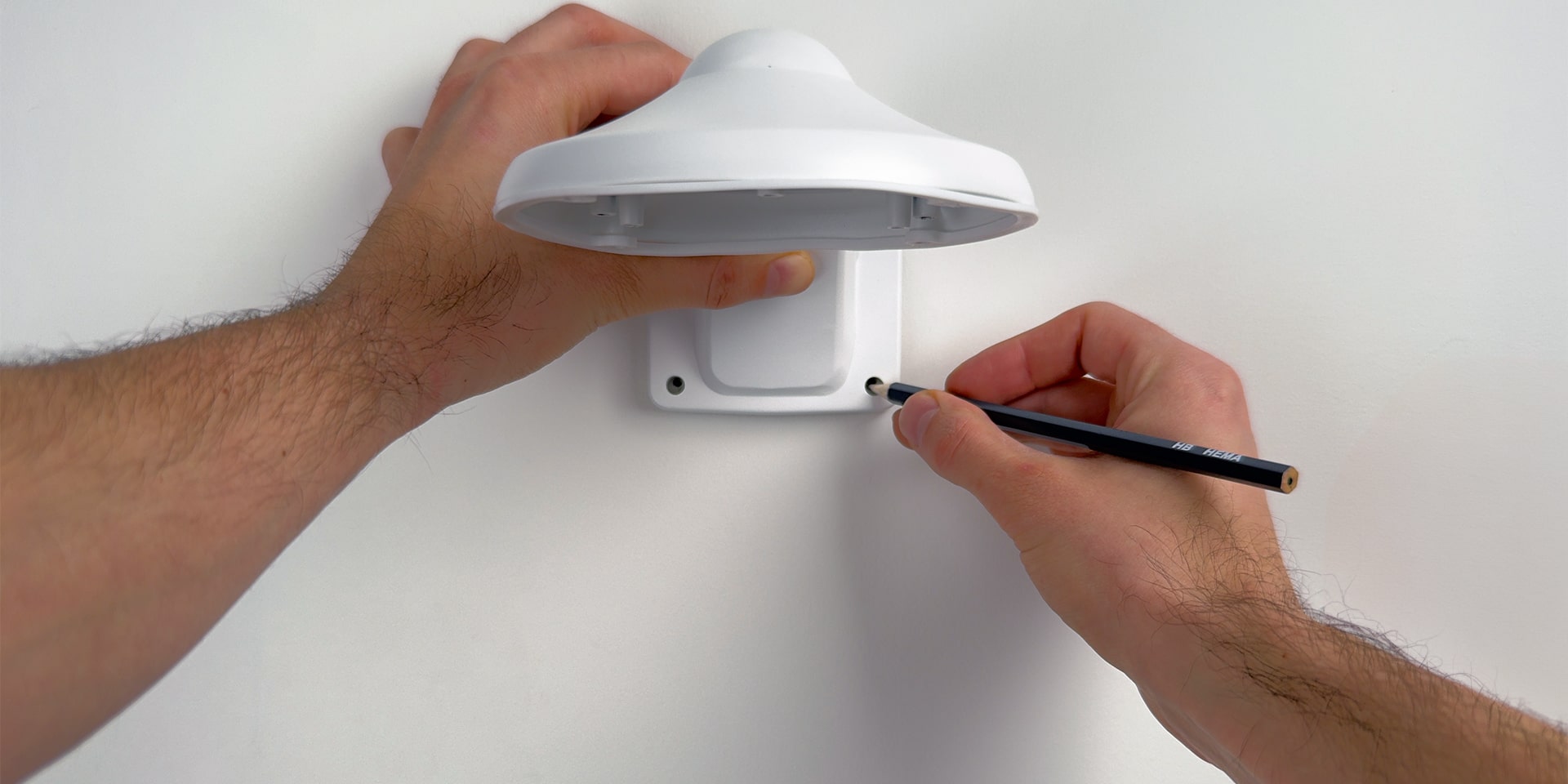

Schritt 1: die Löcher markieren
Verwenden Sie die Halterung, um die Bohrstellen mit einem Bleistift zu markieren. Das Loch für das Kabel kann an jeder gewünschten Stelle innerhalb der offenen Fläche der Halterung gebohrt werden.

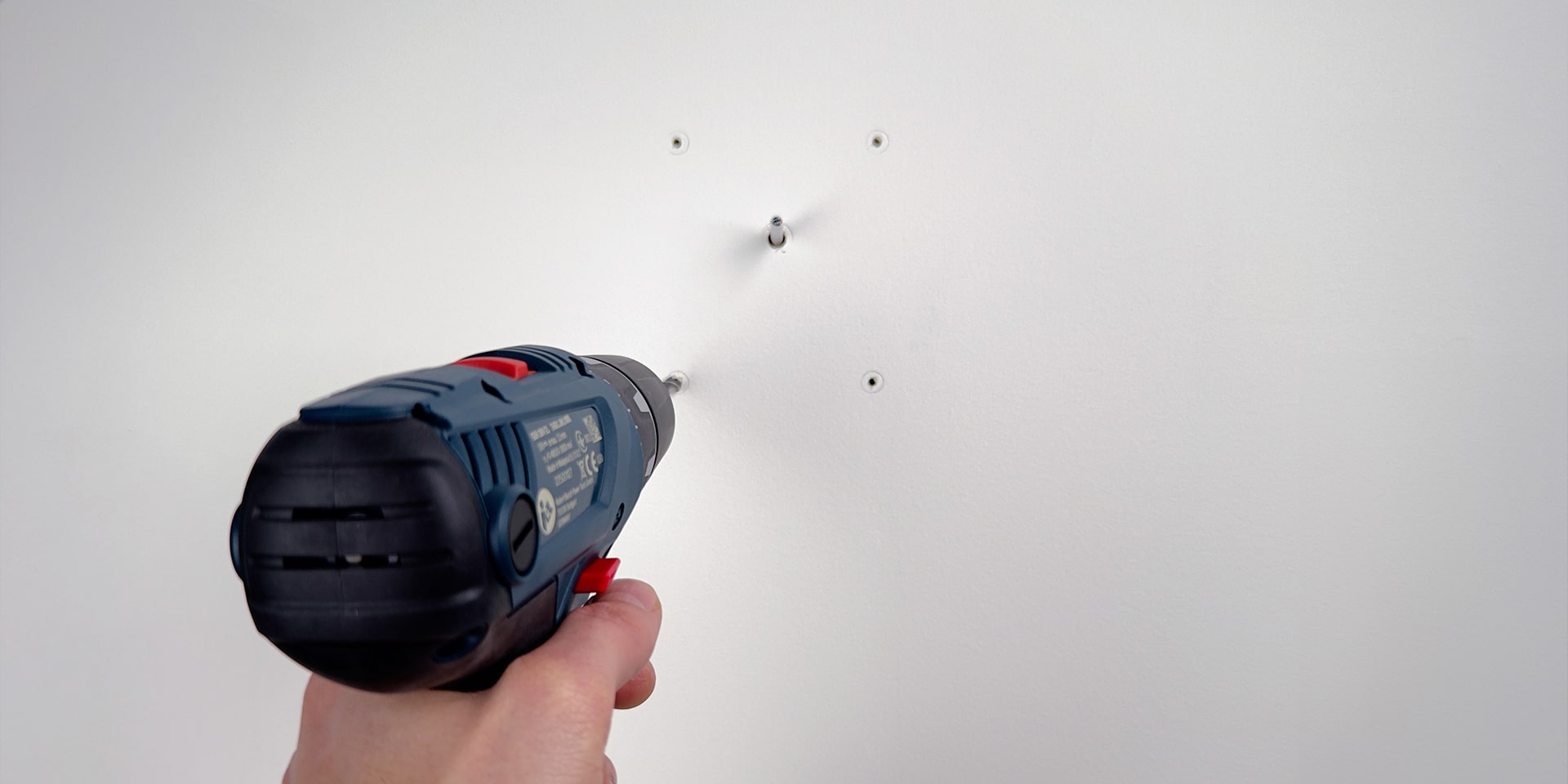

Schritt 2: die Löcher bohren
Wählen Sie das richtige Befestigungsmaterial basierend auf der Montagefläche aus. Wir haben universelle Dübel und Schrauben (PH2, Ø 4 mm) beigelegt, die für die meisten Anwendungen geeignet sind.
- Für die Dübel bohren Sie ein Loch mit 6 mm Durchmesser.
- Für die Kabeldurchführung durch die Wand bohren Sie ein Loch mit:
- 12 mm, wenn Sie das mitgelieferte vorkonfektionierte Kabel verwenden.
- 6 mm, wenn Sie das Kabel selbst anpassen.

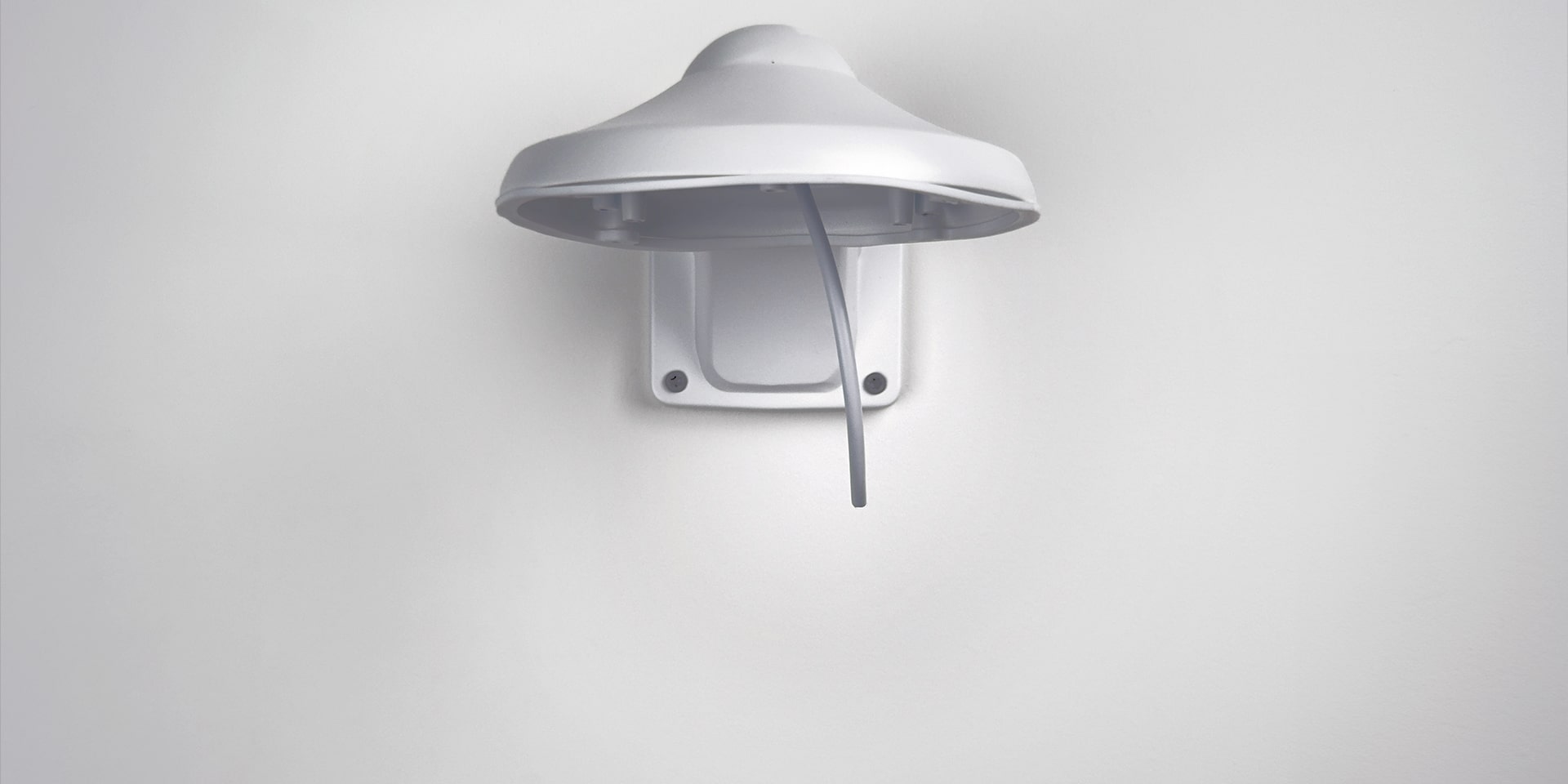

Schritt 3: die Wandhalterung montieren
Führen Sie das Kabel, das aus der Wand kommt, durch die Halterung und befestigen Sie die Halterung mit den Schrauben an der Wand. In den obigen und unteren Abbildungen arbeiten wir mit einem Kabel, das noch keinen Anschluss hat.

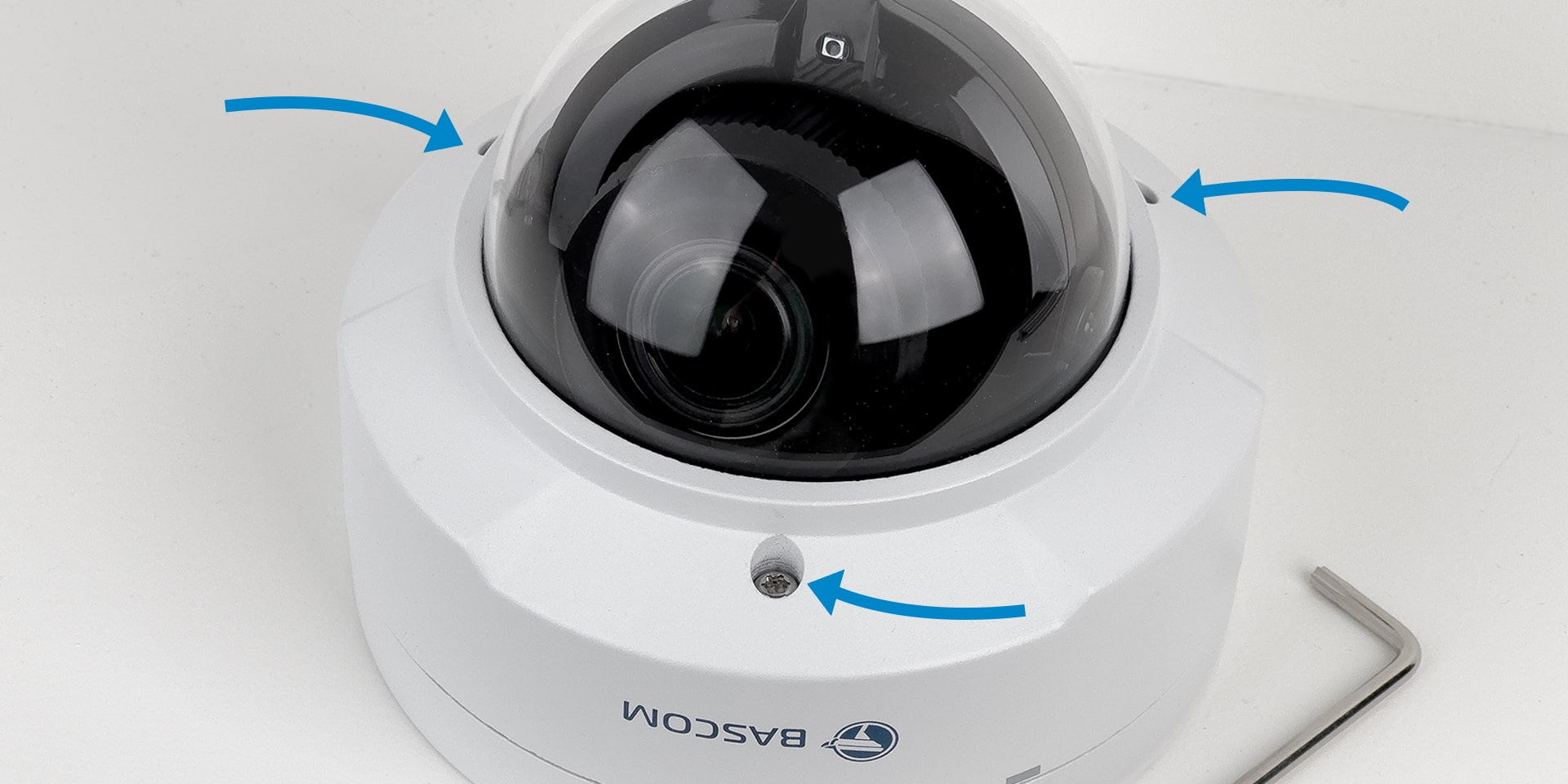

Schritt 4: die Abdeckung der Kamera entfernen
Lassen Sie die Schutzfolie auf der Abdeckung, um Fingerabdrücke während der Installation zu vermeiden. Verwenden Sie den mitgelieferten Torx-Schlüssel (T20), um die drei Schrauben oben auf der Kamera zu lösen, und entfernen Sie anschließend die Abdeckung. Trennen Sie nicht das Sicherheitskabel, das die Abdeckung mit der Kamera verbindet.

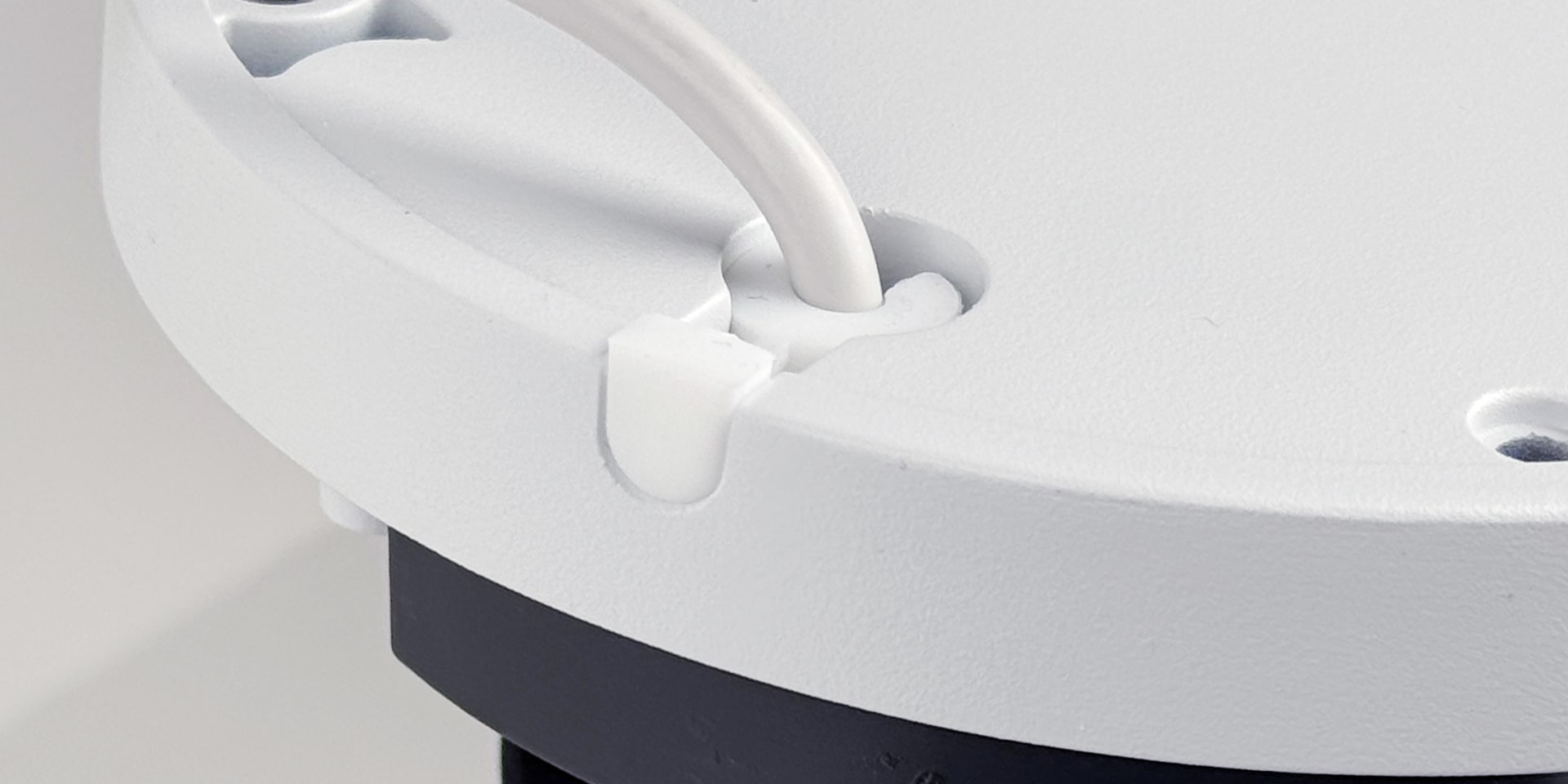

Schritt 5: die wasserdichte Abdichtung anbringen
Verwenden Sie die Abdeckkappe, um den Schlitz abzudichten, der dafür vorgesehen ist, das Kabel entlang der Wand zu führen, damit kein Wasser eindringen kann.

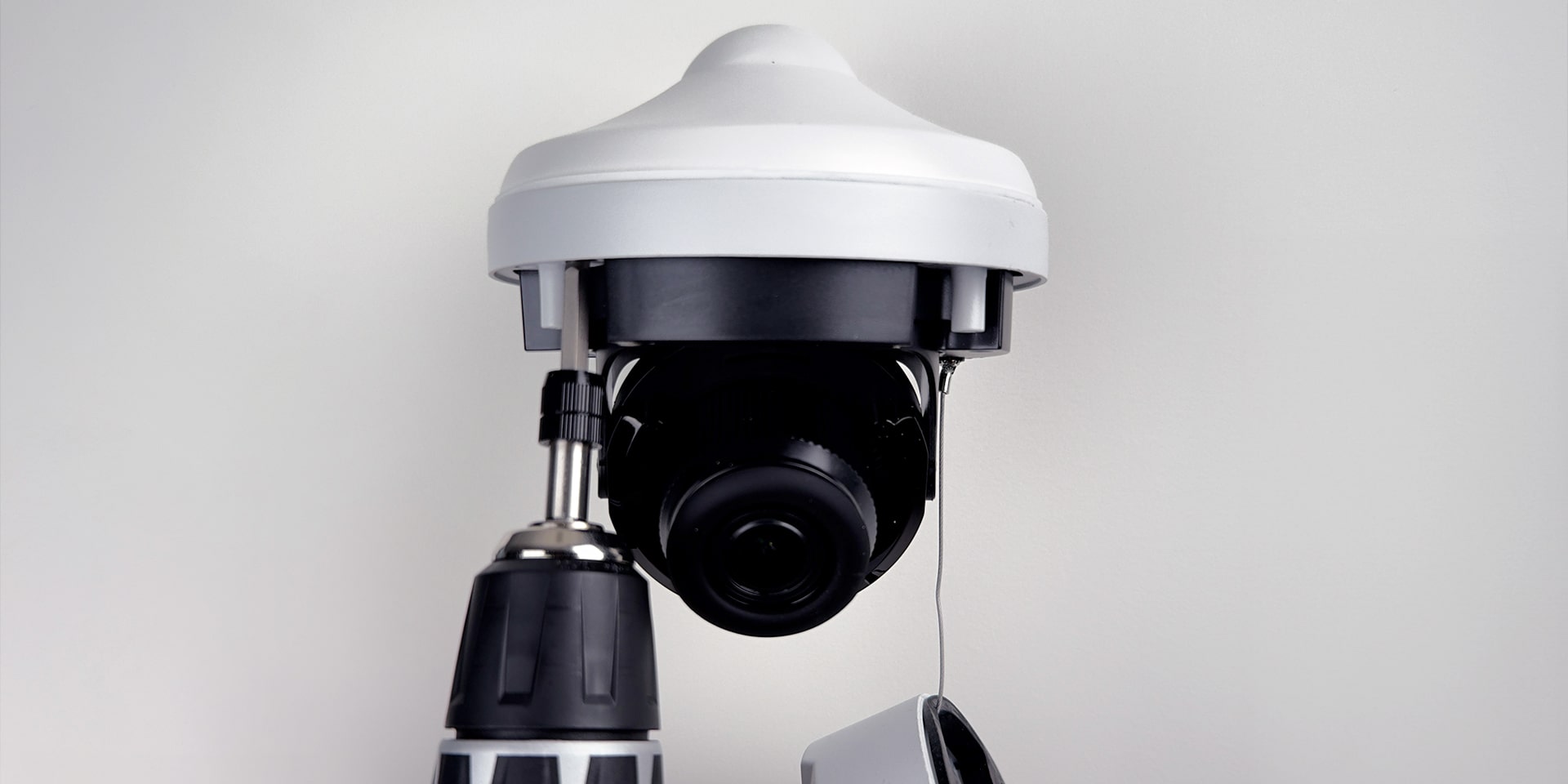

Schritt 6: die Kamera befestigen
Wenn Sie die Kamera im Außenbereich montieren, verwenden Sie den wasserdichten Verbinder, um die Verbindung mit dem Kabel vor Witterungseinflüssen zu schützen.
Schließen Sie das Kabel an und führen Sie es durch die Halterung. Richten Sie die Basis der Kamera an der Halterung aus und achten Sie darauf, dass die Gummidichtung nicht gefaltet ist. Befestigen Sie die Kamera mit den mitgelieferten kleinen Schrauben an der Halterung.
Schritt 7: die Kamera ausrichten
Es ist einfacher, die Kamera präzise auszurichten, wenn Sie live mitsehen können. Schließen Sie die Kamera im Voraus an den Rekorder an und verwenden Sie die Smartphone-App.

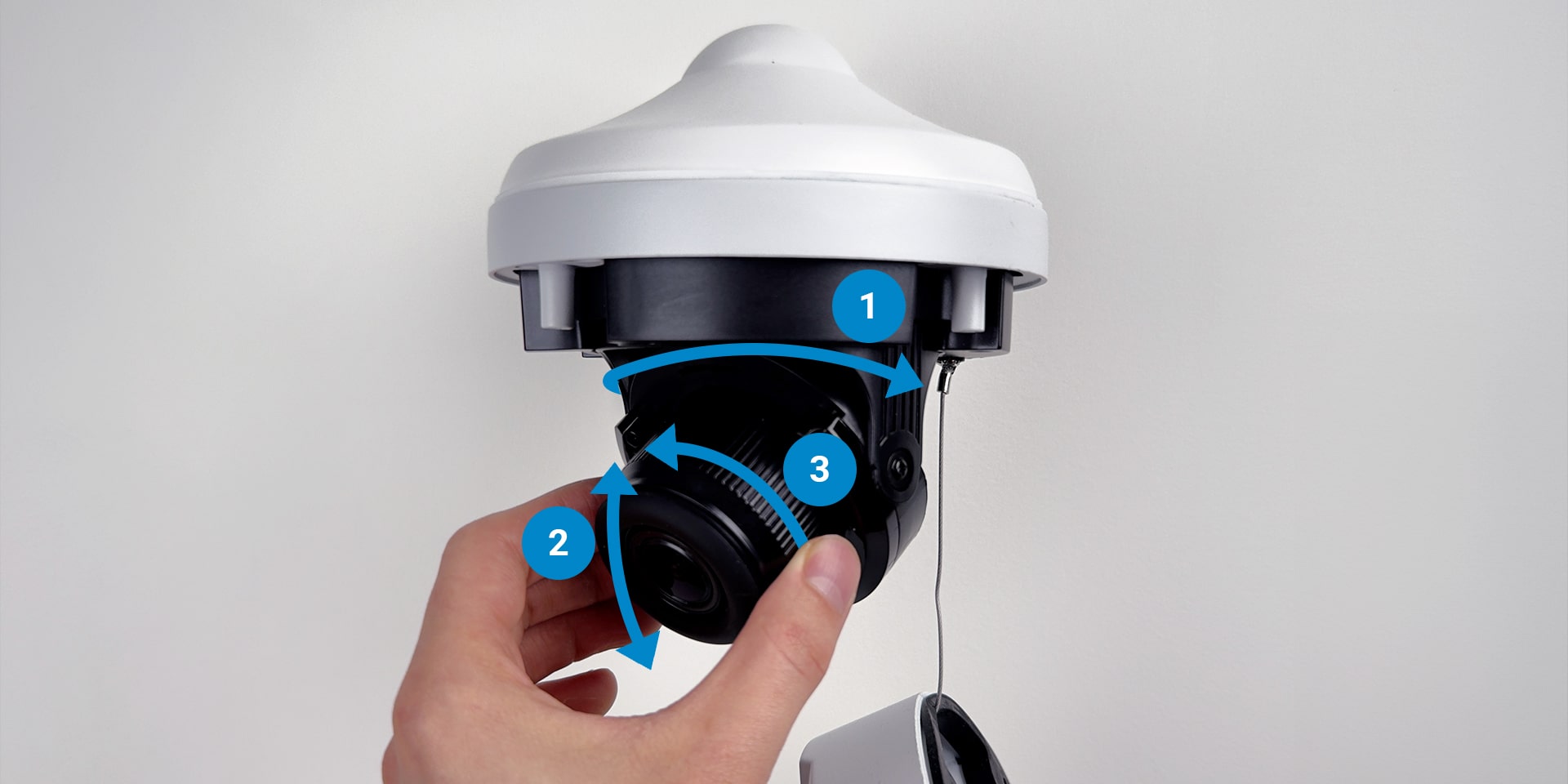

Das Objektiv kann auf drei Arten gedreht werden:
- Richtung bestimmen: Drehen Sie die Basis, um das Objektiv in die richtige Richtung neigen zu können.
- Winkel einstellen: Neigen Sie das Objektiv in die gewählte Richtung.
- Horizont ausrichten: Drehen Sie das Objektiv, um den Horizont gerade auszurichten.
Sobald die Kamera vollständig ausgerichtet ist, können Sie bei Bedarf die Zoomfunktion über den Rekorder, die Computersoftware oder die Smartphone-App bedienen.

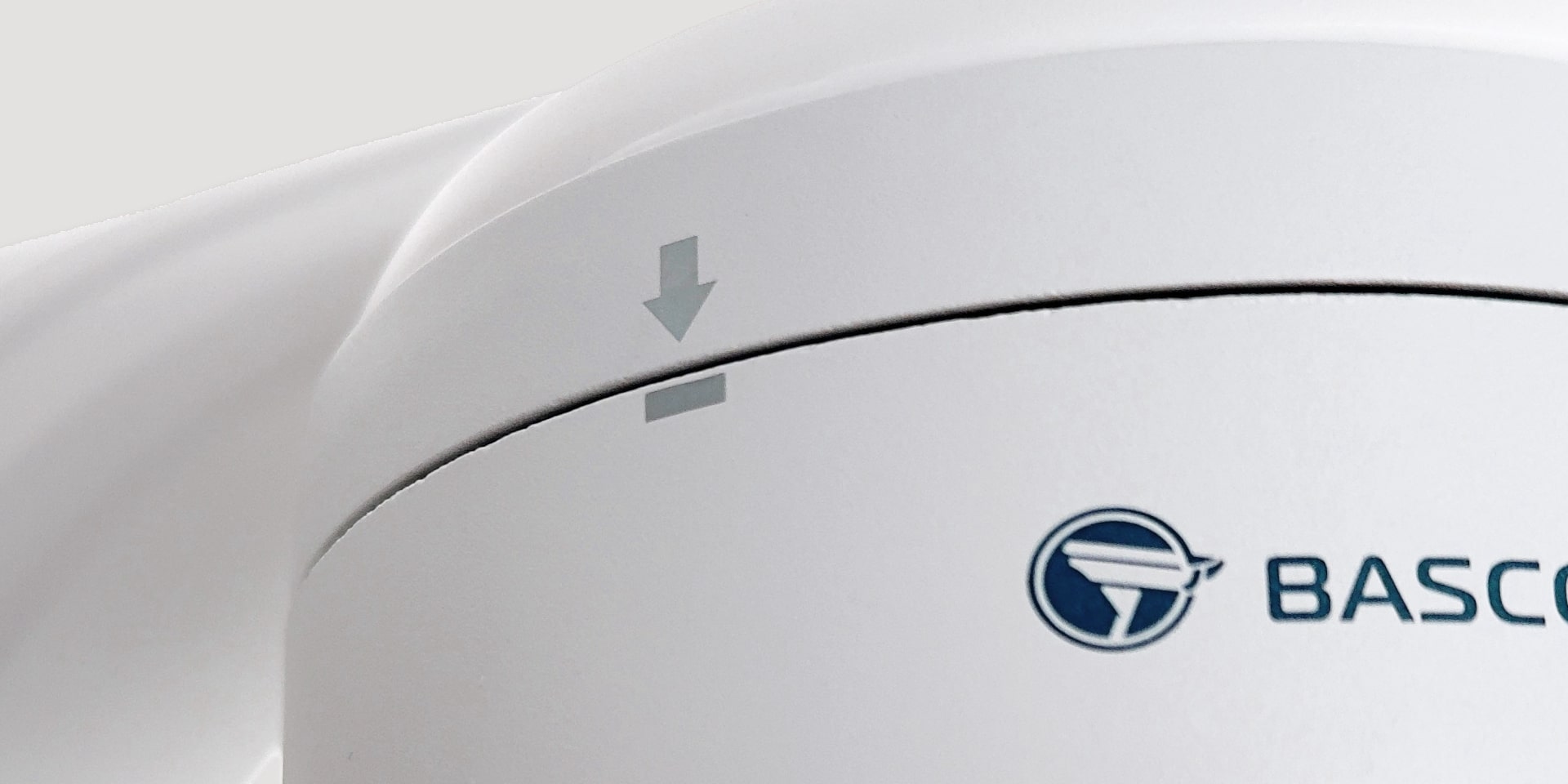

Schritt 8: die Abdeckung wieder anbringen
Richten Sie die Abdeckung an den Markierungen aus und ziehen Sie die Torx-Schrauben fest, um eine wasserdichte Abdichtung zu gewährleisten.

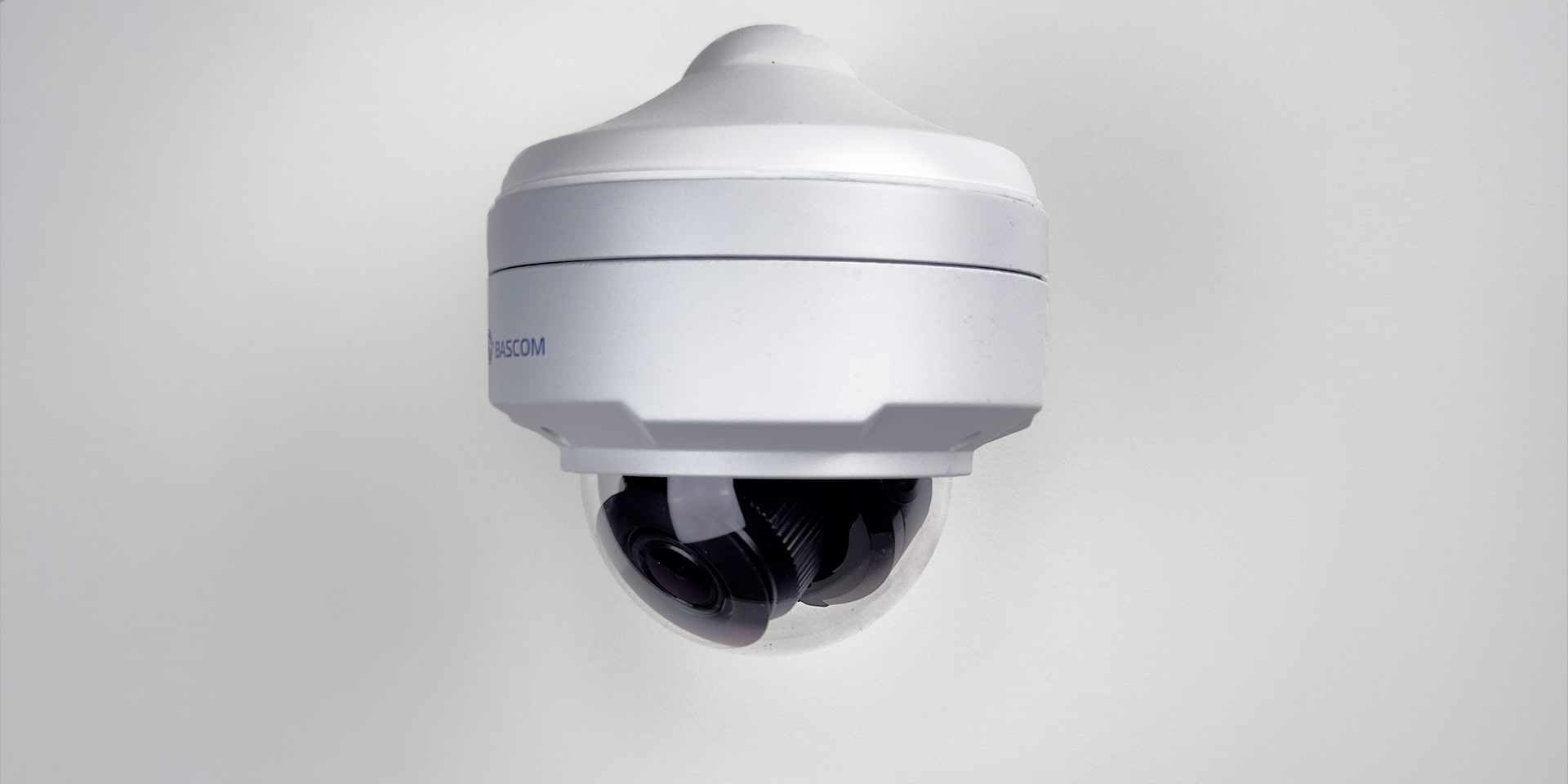

Schritt 9: die Schutzfolie entfernen
Entfernen Sie abschließend die Schutzfolie und achten Sie darauf, die Abdeckung nicht mehr zu berühren.
