PTZ-Eckhalterung montieren

Mit der PTZ-Eckhalterung (BSM-PTZ-CRBCK) montieren Sie eine Bascom PTZ-Kamera an einer Außenecke eines Gebäudes. So hat die Kamera einen weiten Blick entlang beider Wände. Die Eckhalterung wird separat von der Kamera verkauft und enthält alle benötigten Schrauben und Dübel.

Warnung: Stellen Sie sicher, dass die Wand dick und stabil genug ist, um mehr als das 8-fache des Gesamtgewichts von PTZ-Kamera, Wandhalterung und Eckhalterung zu tragen.

Das brauchen Sie

  • PTZ-Eckhalterung BSM-PTZ-CRBCK (separat erhältlich; inklusive aller Schrauben und Dübel)
  • Bascom PTZ-Kamera mit Wandhalterung (Ausleger) (im Lieferumfang der Kamera, nicht der Eckhalterung)
  • Bohrmaschine, Wasserwaage, Bleistift, Schraubendreher oder Schraubenschlüssel
  • Eine Leiter oder Arbeitsbühne

Schritt 1: Wandhalterung an der Eckhalterung befestigen

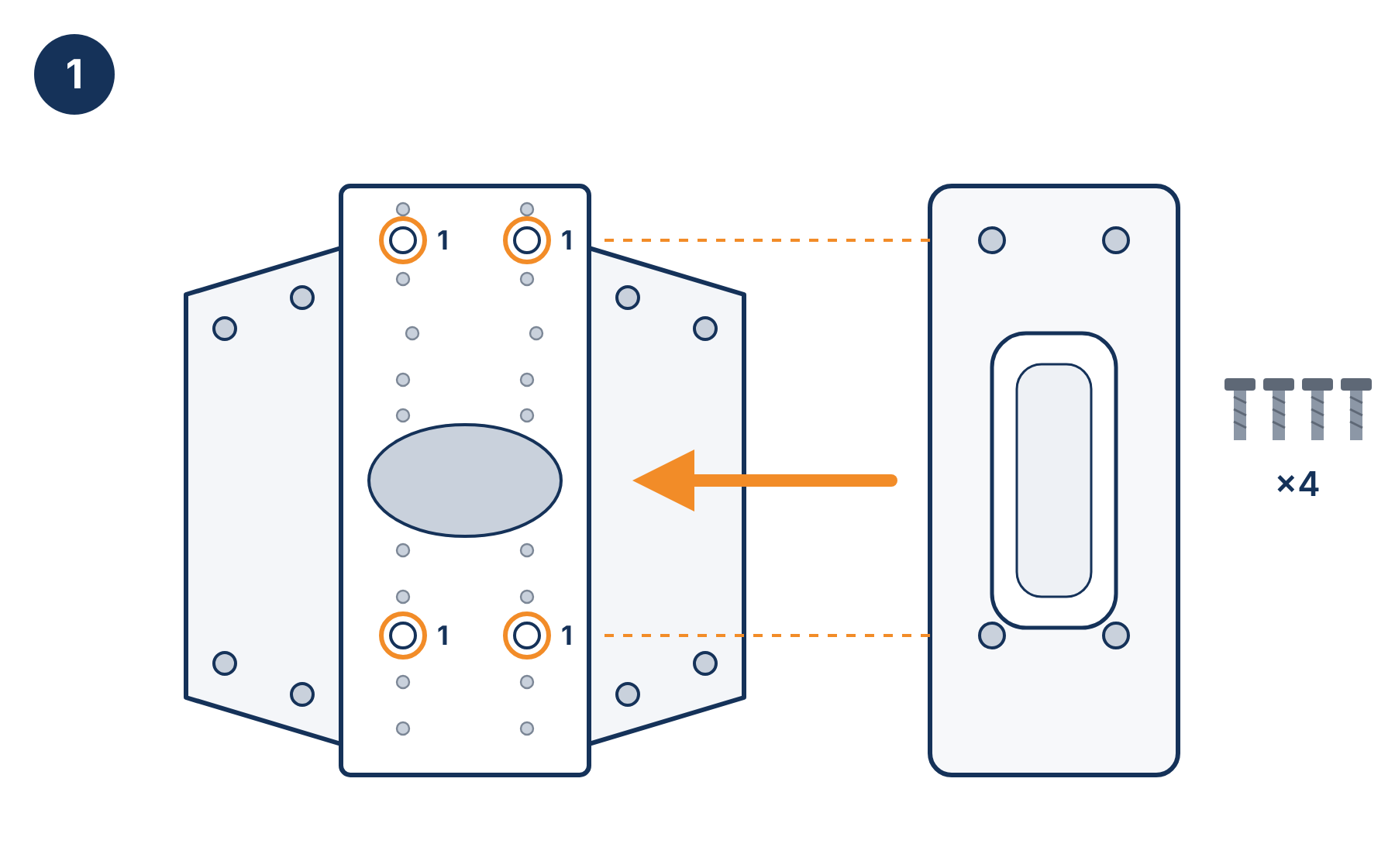

Wandhalterung ausgerichtet auf die vier mit 1 markierten Löcher der Eckhalterung
  1. Suchen Sie die 4 mit 1 markierten Löcher auf der Mittelplatte der Eckhalterung.
  2. Richten Sie die Wandhalterung auf diese Löcher aus und befestigen Sie sie mit den 4 Schrauben.
  3. Ziehen Sie die Schrauben fest an.

Führen Sie diesen Schritt am Boden aus. Sobald die Eckhalterung an der Wand hängt, sind die Schrauben schwer erreichbar.



Schritt 2: Bohrlöcher anzeichnen

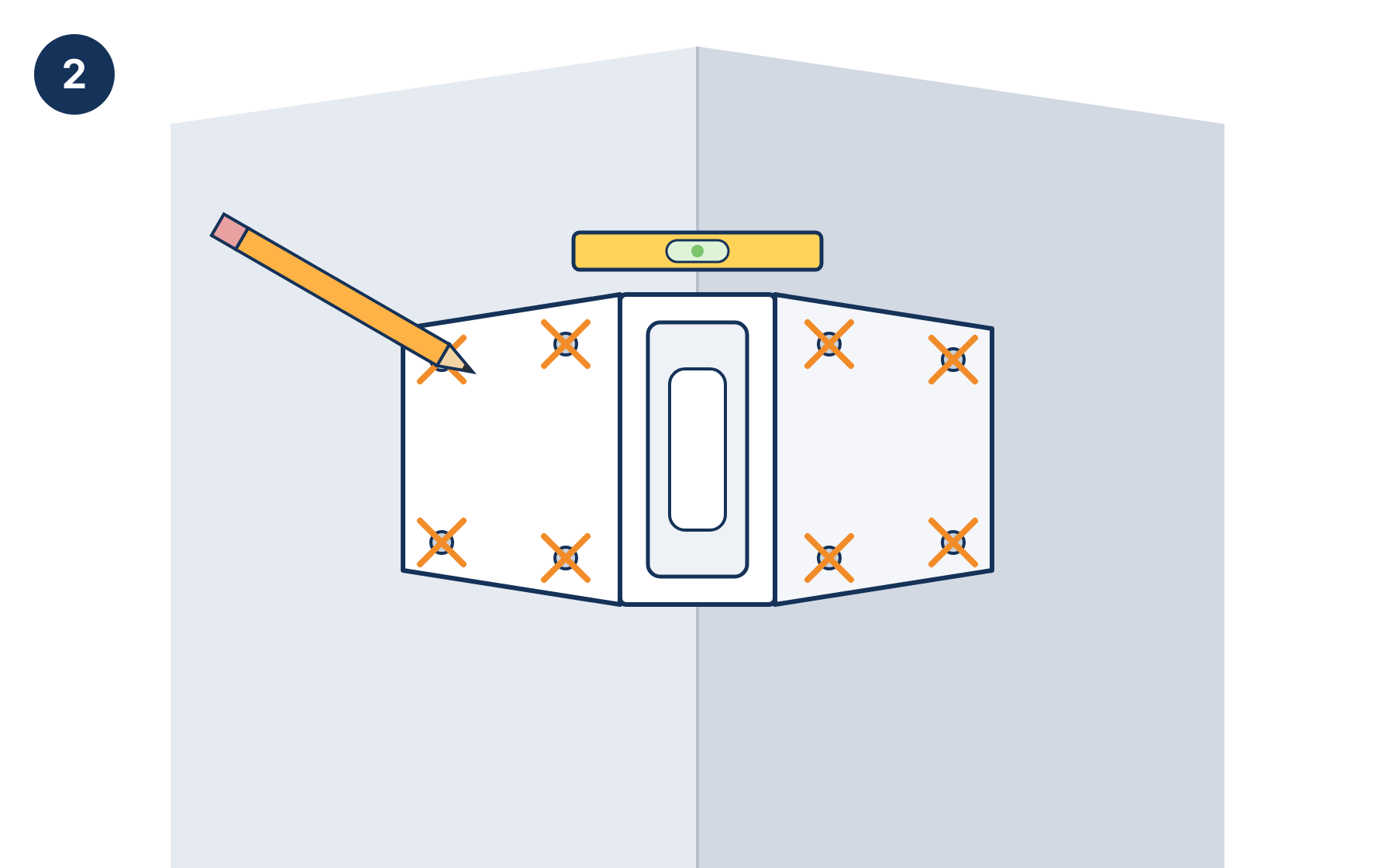

Eckhalterung mit Wasserwaage an der Ecke, alle acht Löcher mit Bleistift angezeichnet
  1. Halten Sie die Eckhalterung in der gewünschten Höhe an die Ecke, sodass beide Seitenflügel flach an den Wänden anliegen.
  2. Prüfen Sie mit einer Wasserwaage, ob die Eckhalterung gerade sitzt.

  3. Zeichnen Sie alle 8 Bohrlöcher an: 4 in jedem Seitenflügel.



Schritt 3: Löcher bohren und Dübel einsetzen

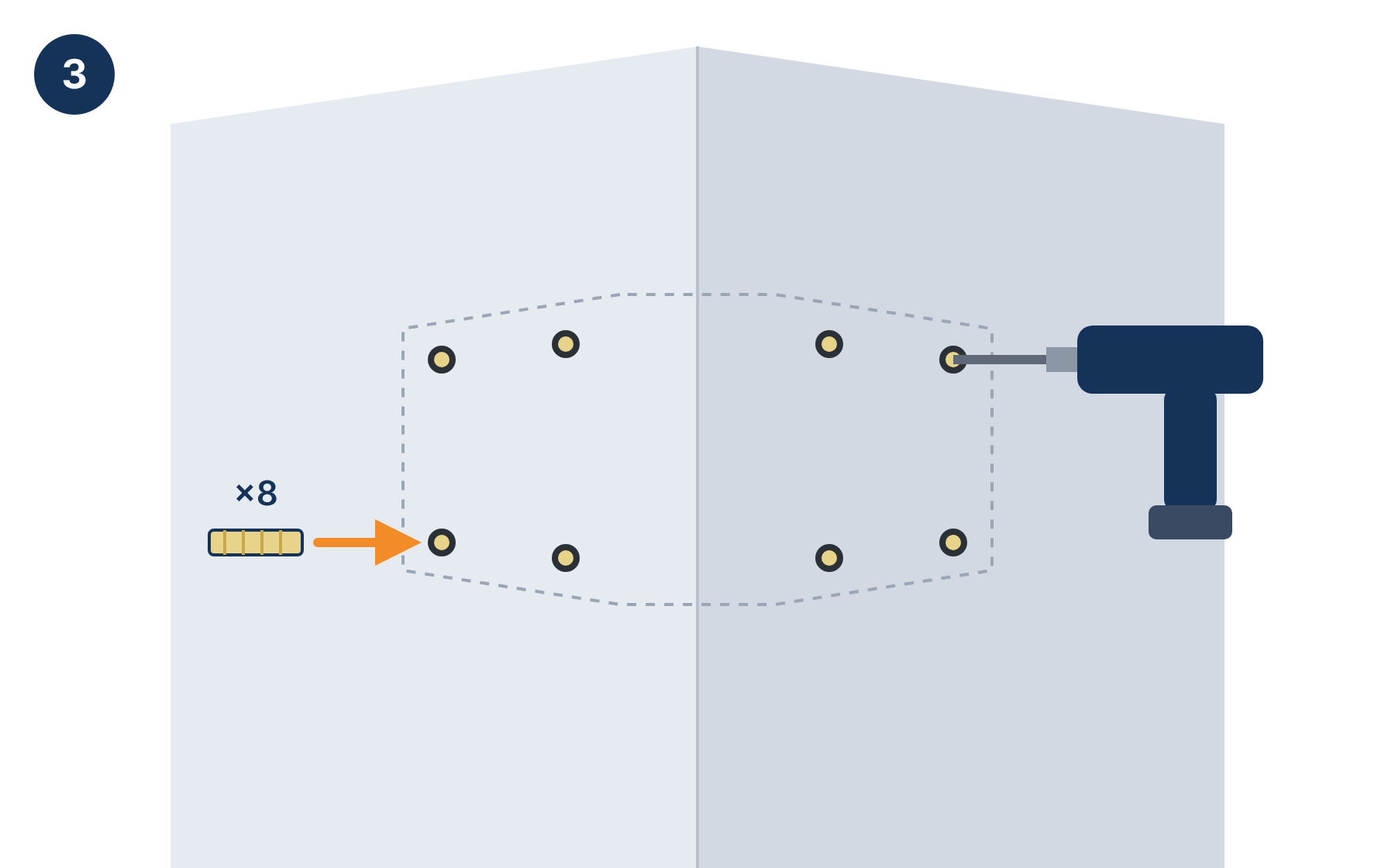

Acht gebohrte Löcher in den Wänden, ein Dübel wird eingesetzt
  1. Bohren Sie die 8 Löcher an den Markierungen.

  2. Entfernen Sie den Bohrstaub und drücken Sie in jedes Loch einen Dübel, bis er bündig mit der Wand abschließt.



Schritt 4: Kabel durchführen und Eckhalterung befestigen

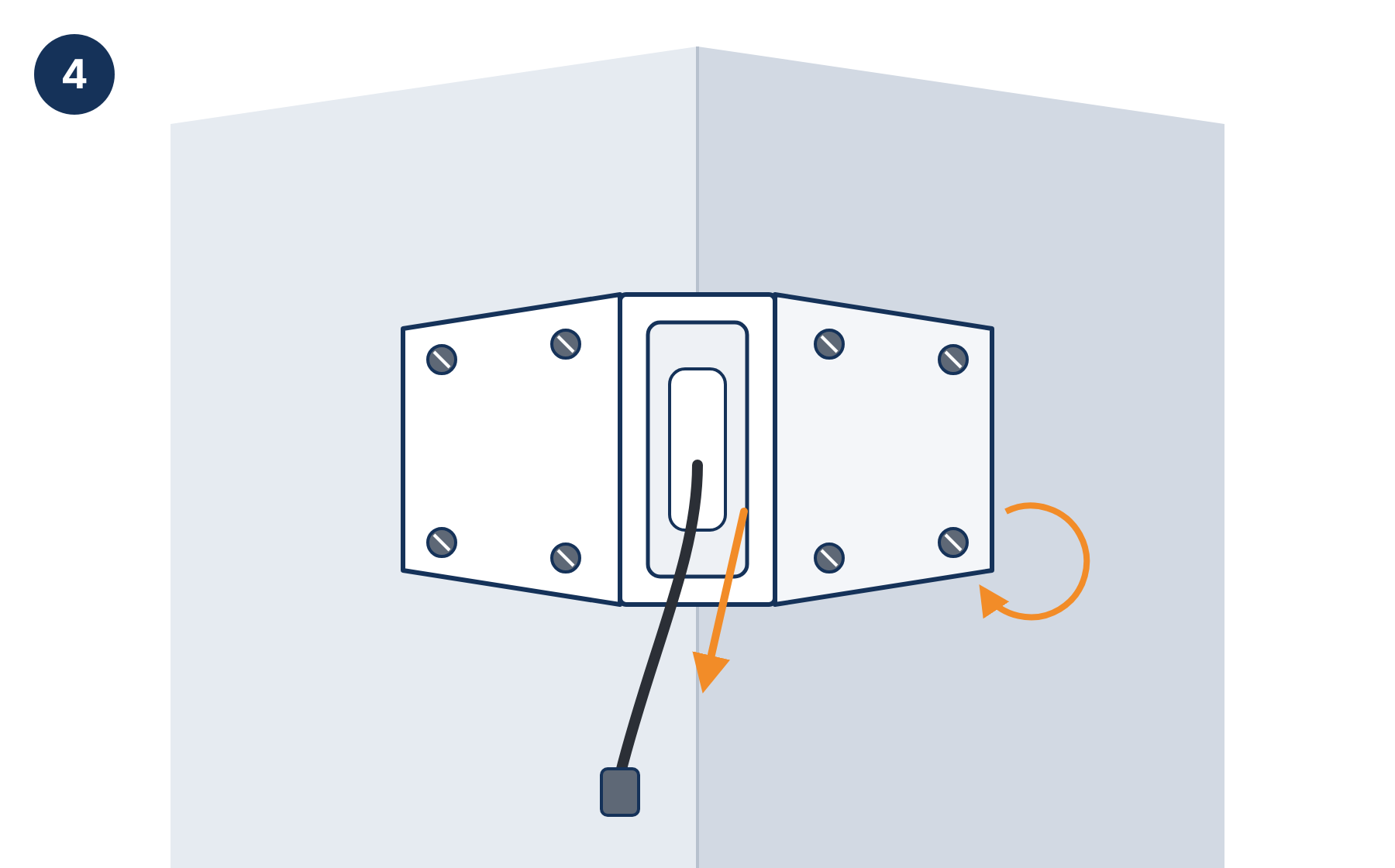

Kabel durch die Öffnung der Eckhalterung geführt, Eckhalterung an beiden Wänden verschraubt
  1. Führen Sie das Netzwerkkabel durch die ovale Öffnung der Eckhalterung und durch die Wandhalterung.
  2. Setzen Sie die Eckhalterung über die Dübel und schrauben Sie sie mit allen 8 Schrauben an beiden Wänden fest.

  3. Prüfen Sie, ob die Eckhalterung fest sitzt.



Schritt 5: Kamera montieren

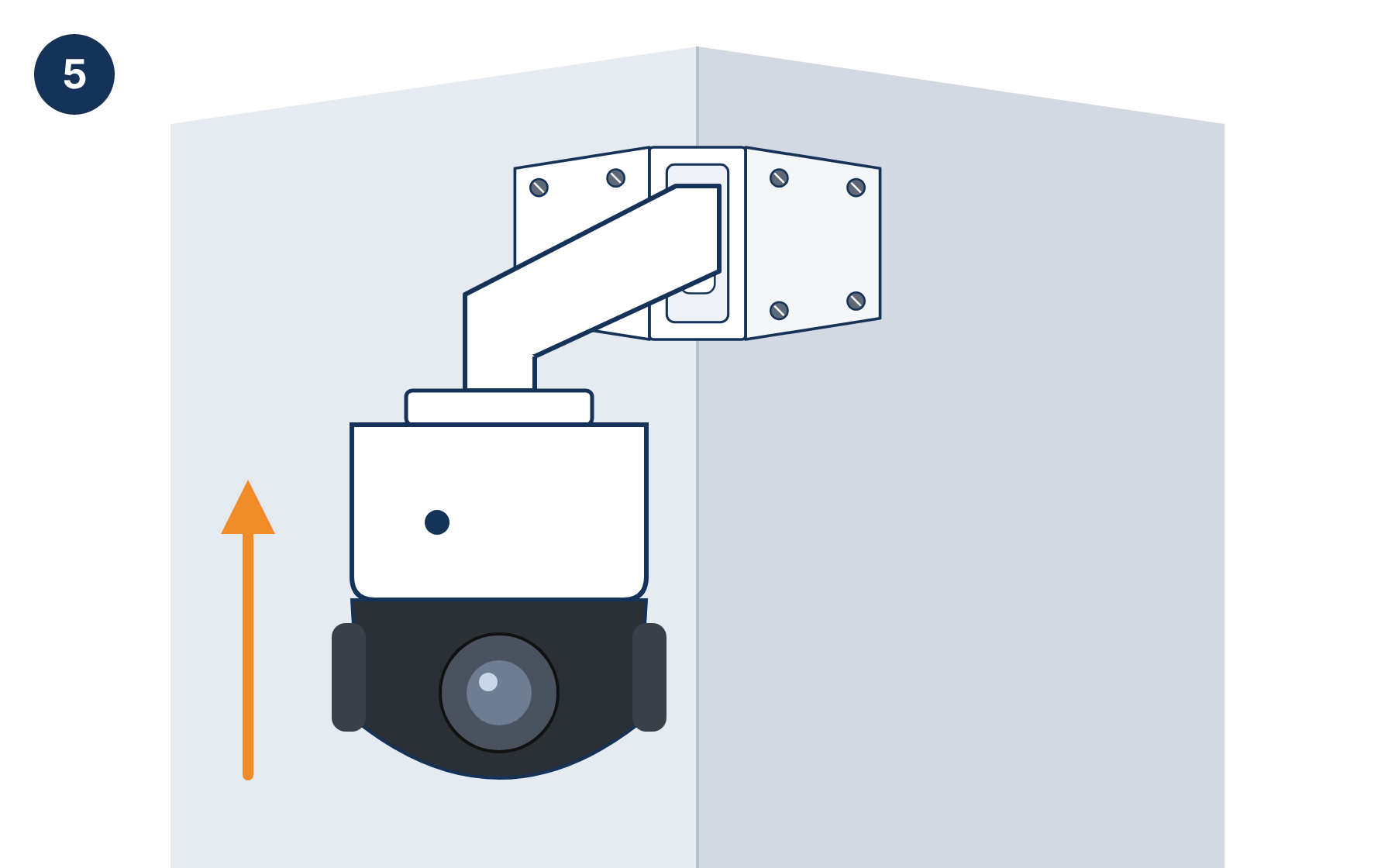

PTZ-Kamera wird in die Wandhalterung gehoben
  1. Verbinden Sie das Netzwerkkabel mit dem Kabel der Kamera. Verwenden Sie im Außenbereich den wasserdichten Kabelverbinder.
  2. Heben Sie die Kamera in die Wandhalterung und sichern Sie sie wie im PTZ-Installationshandbuch (PDF) beschrieben.

  3. Ziehen Sie die Sicherungsschrauben fest.



Schritt 6: Installation prüfen

  • Eckhalterung und Wandhalterung bewegen sich nicht, wenn Sie gegen die Kamera drücken.
  • Die Kamera hängt gerade.
  • Die Kamera kann über den gesamten Bereich schwenken und neigen, ohne am Kabel zu ziehen.
