PTZ-Kamera montieren

Die Bascom PTZ-Kamera (BSM-PTZ-L-AB) wird mit einer Wandhalterung für die Montage an einer ebenen Wand geliefert. Um die Kamera an einer Decke aufzuhängen, verwenden Sie stattdessen die Deckenhalterung (BSM-PTZ-CBCK), die separat erhältlich ist. Teil 1 beschreibt die Wandhalterung, Teil 2 die Deckenhalterung.

Hinweis: Stellen Sie sicher, dass die Wand oder Decke dick und stabil genug ist, um mehr als das 8-Fache des Gesamtgewichts von PTZ-Kamera und Halterung zu tragen.

Teil 1: Montage der Kamera mit der Wandhalterung

Das brauchen Sie

  • Bascom PTZ-Kamera (BSM-PTZ-L-AB) mit Wandhalterung, Bohrschablone, 4 Spreizankern und wasserdichtem Kabelverbinder (alles im Karton der Kamera)
  • Bohrmaschine, Hammer, Schraubenschlüssel und Innensechskantschlüssel für die M6-Schrauben
  • Wasserwaage
  • Eine Leiter oder Arbeitsbühne

Schritt 1: Löcher anzeichnen und bohren

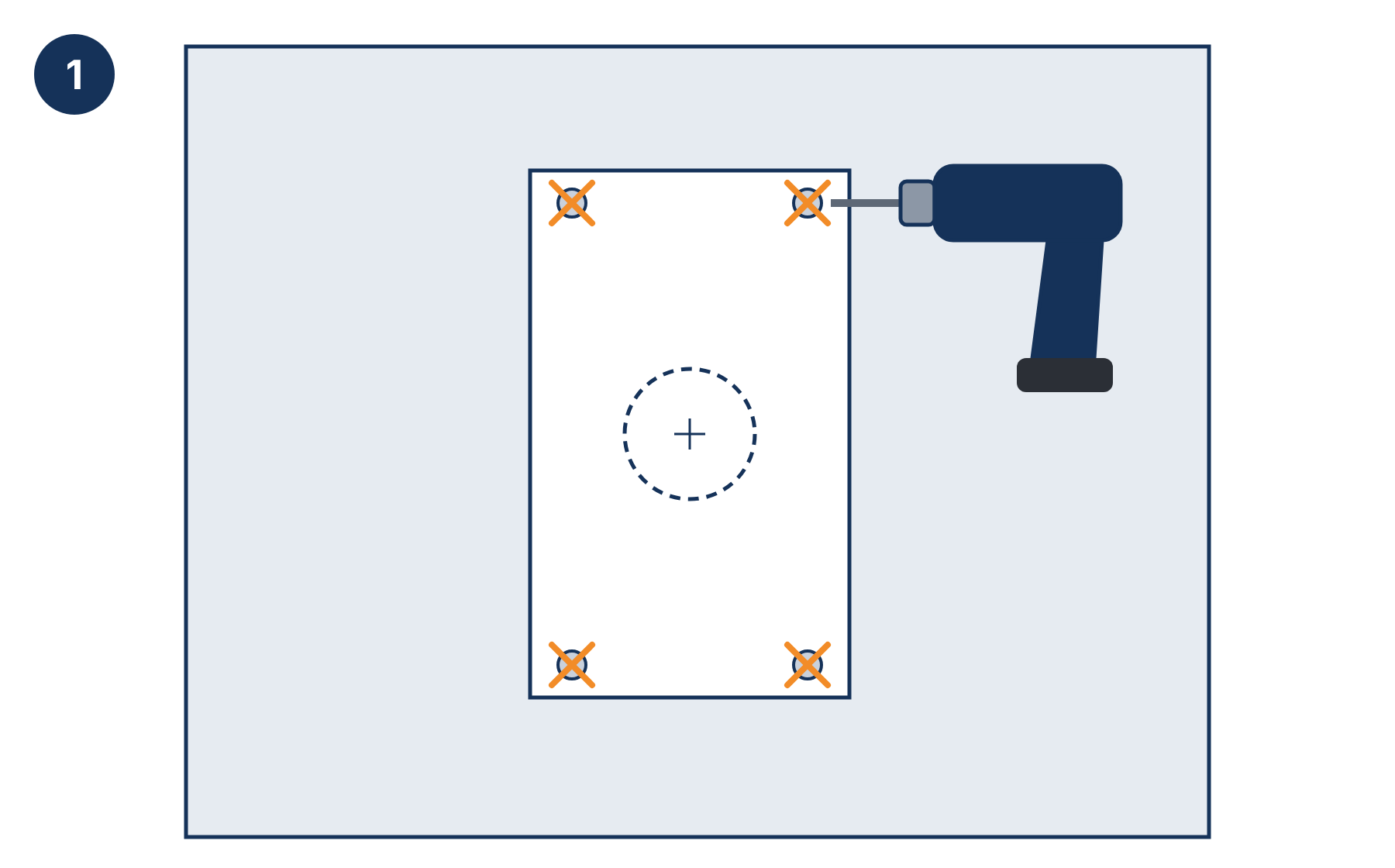

Bohrschablone an der Wand, eine Bohrmaschine an einem der vier markierten Löcher
  1. Kleben Sie die Bohrschablone in der gewünschten Höhe an die Wand.
  2. Prüfen Sie mit einer Wasserwaage, ob die Schablone gerade ist.
  3. Bohren Sie die 4 Löcher an den Markierungen der Schablone.
  4. Wenn das Netzwerkkabel hinter der Wandhalterung aus der Wand kommt, bohren Sie das Kabelloch am Kreis in der Mitte der Schablone.
  5. Entfernen Sie die Schablone.

Schritt 2: Spreizanker einsetzen

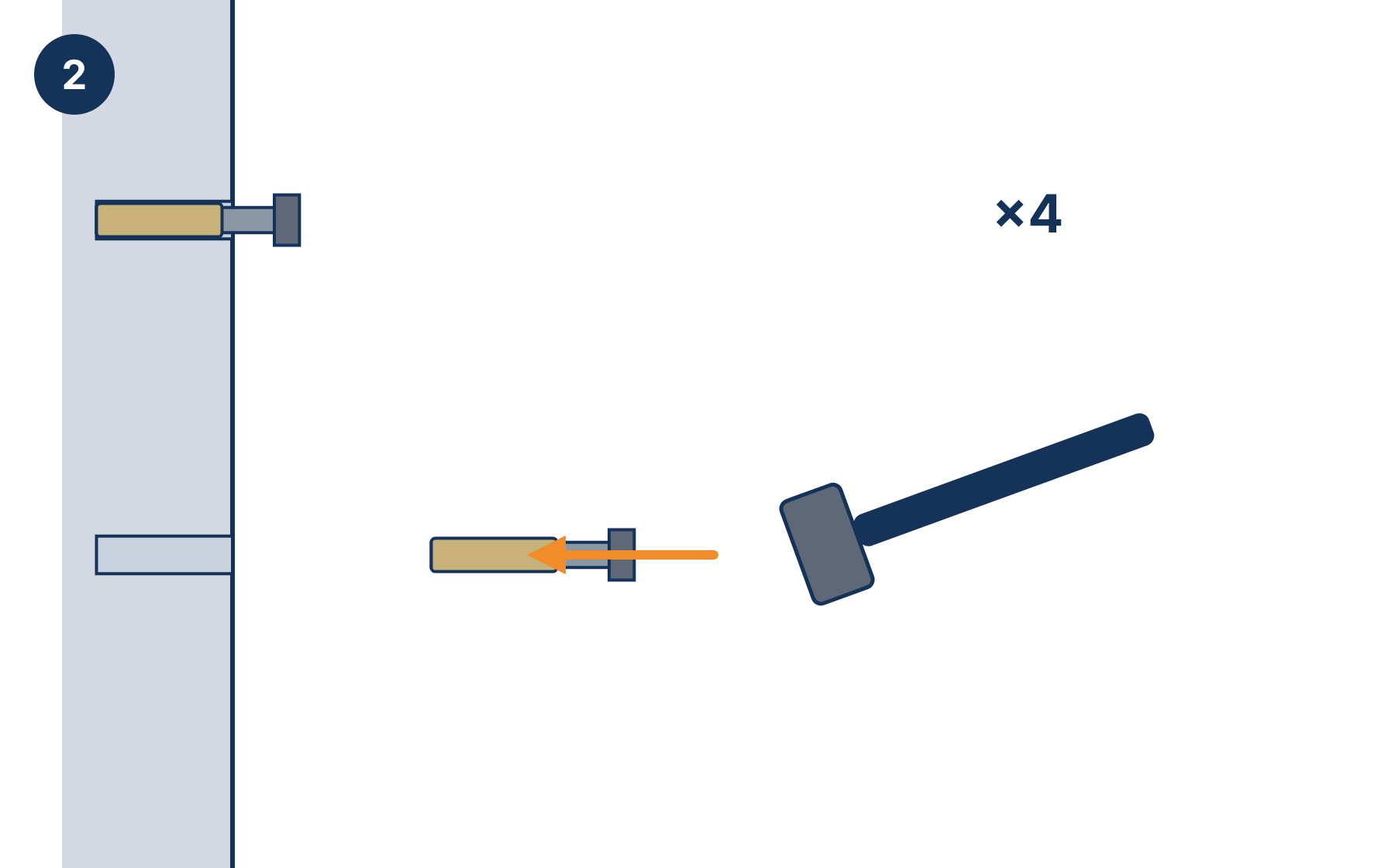

Spreizanker wird in ein gebohrtes Loch in der Wand geschlagen
  1. Entfernen Sie den Bohrstaub aus den Löchern.
  2. Schlagen Sie in jedes der 4 Löcher einen Spreizanker.
  3. Nehmen Sie Mutter, Federring und Unterlegscheibe von jedem Anker ab.

Schritt 3: Wandhalterung befestigen

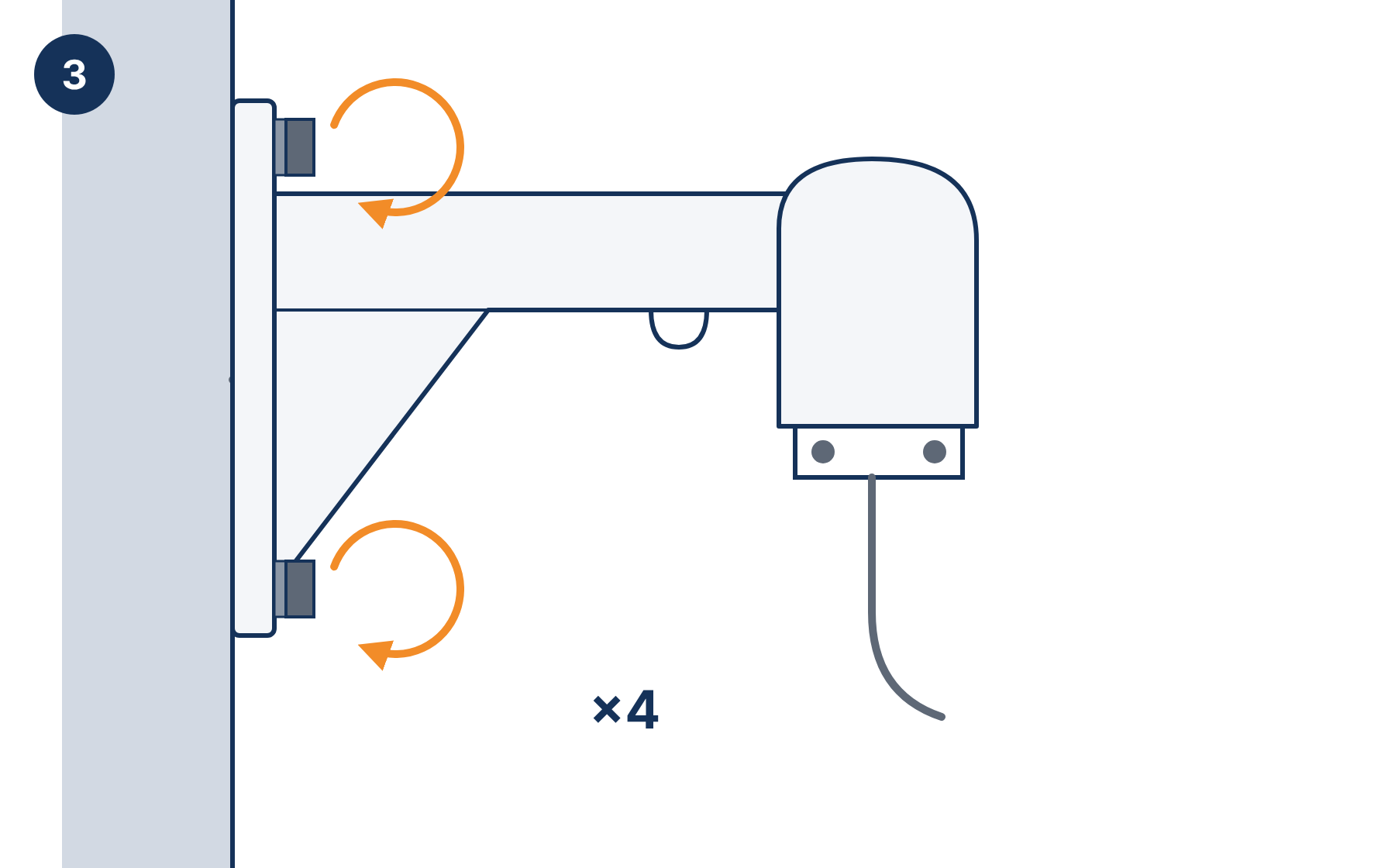

Wandhalterung über den vier Ankern, die Muttern werden angezogen, das Netzwerkkabel kommt unten aus der Wandhalterung
  1. Ziehen Sie das Netzwerkkabel durch die Wandhalterung.
  2. Setzen Sie die Wandhalterung auf die 4 Anker.
  3. Setzen Sie auf jeden Anker eine Unterlegscheibe und einen Federring.
  4. Ziehen Sie die 4 Muttern an.

Prüfen Sie mit einer Wasserwaage, ob die Wandhalterung gerade ist, bevor Sie die Muttern ganz festziehen.

Schritt 4: Sicherungsseil einhängen

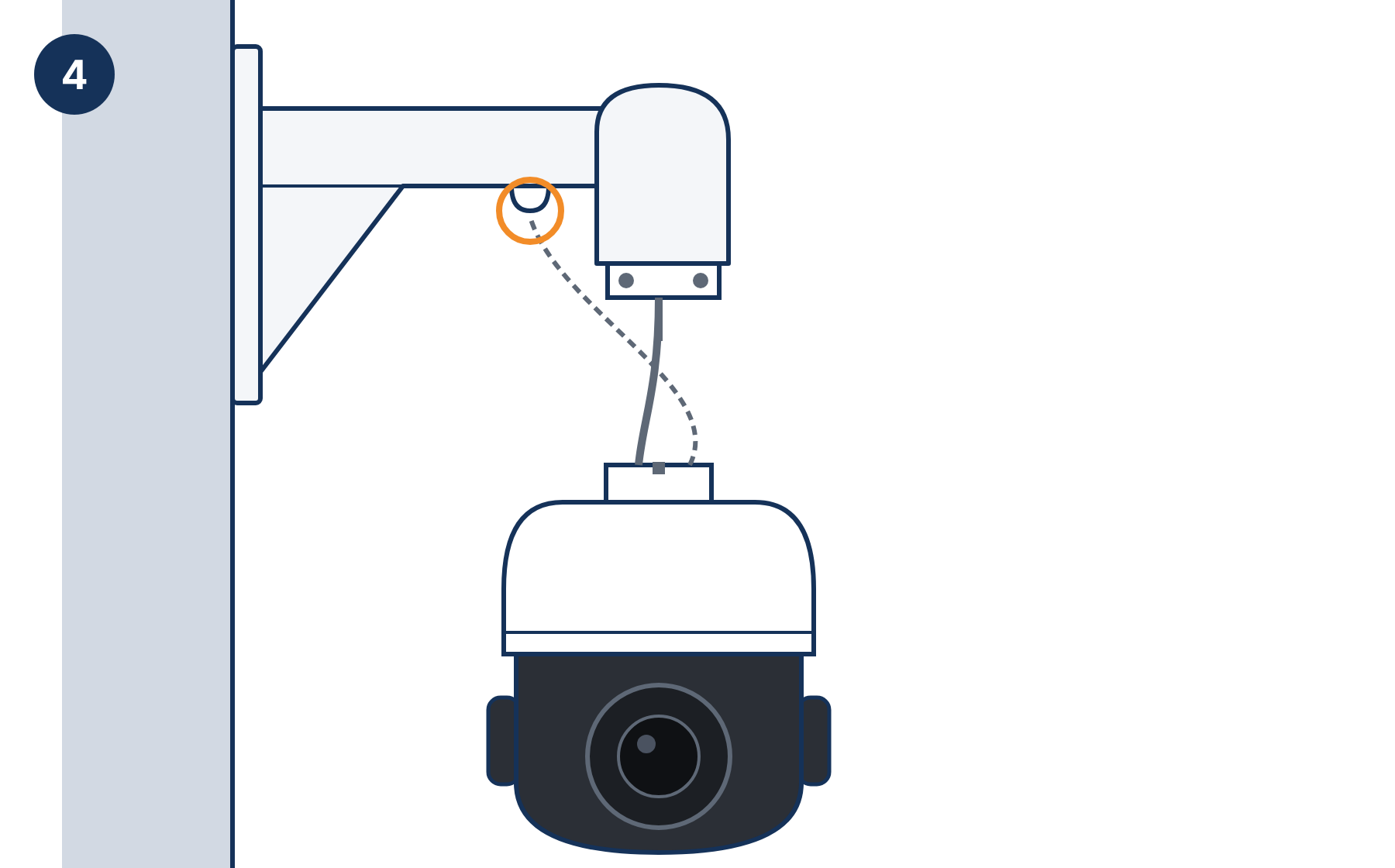

Kamera unter der Wandhalterung, ihr Sicherungsseil in der Seilöse eingehängt
  1. Halten Sie die Kamera unter die Wandhalterung.
  2. Hängen Sie das Sicherungsseil der Kamera in die Seilöse unter der Wandhalterung ein.

Das Sicherungsseil hält die Kamera, falls sie beim Anschließen abrutscht.

Schritt 5: Kabel anschließen und Kamera einsetzen

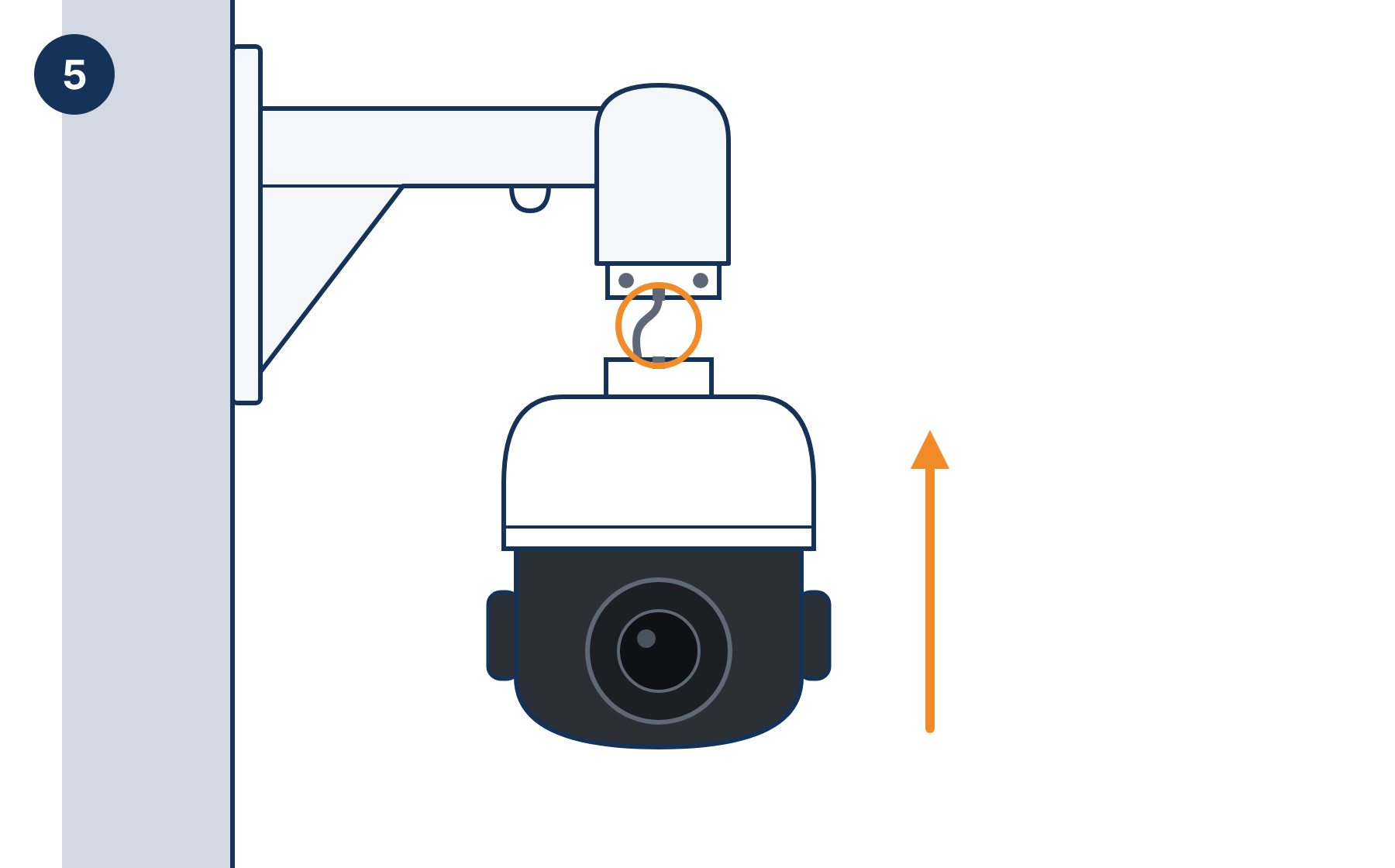

Kamera wird in die Wandhalterung gehoben, die Kerbe der Adapterabdeckung zeigt zur Niete
  1. Verbinden Sie das Netzwerkkabel mit dem Kabel der Kamera. Verwenden Sie im Außenbereich den wasserdichten Kabelverbinder.
  2. Schieben Sie die Kabel nach oben in die Wandhalterung.
  3. Richten Sie die Kerbe an der Adapterabdeckung der Kamera auf die Niete an der Wandhalterung aus.
  4. Schieben Sie die Kamera nach oben in die Wandhalterung.

Schritt 6: Kamera ausrichten und fixieren

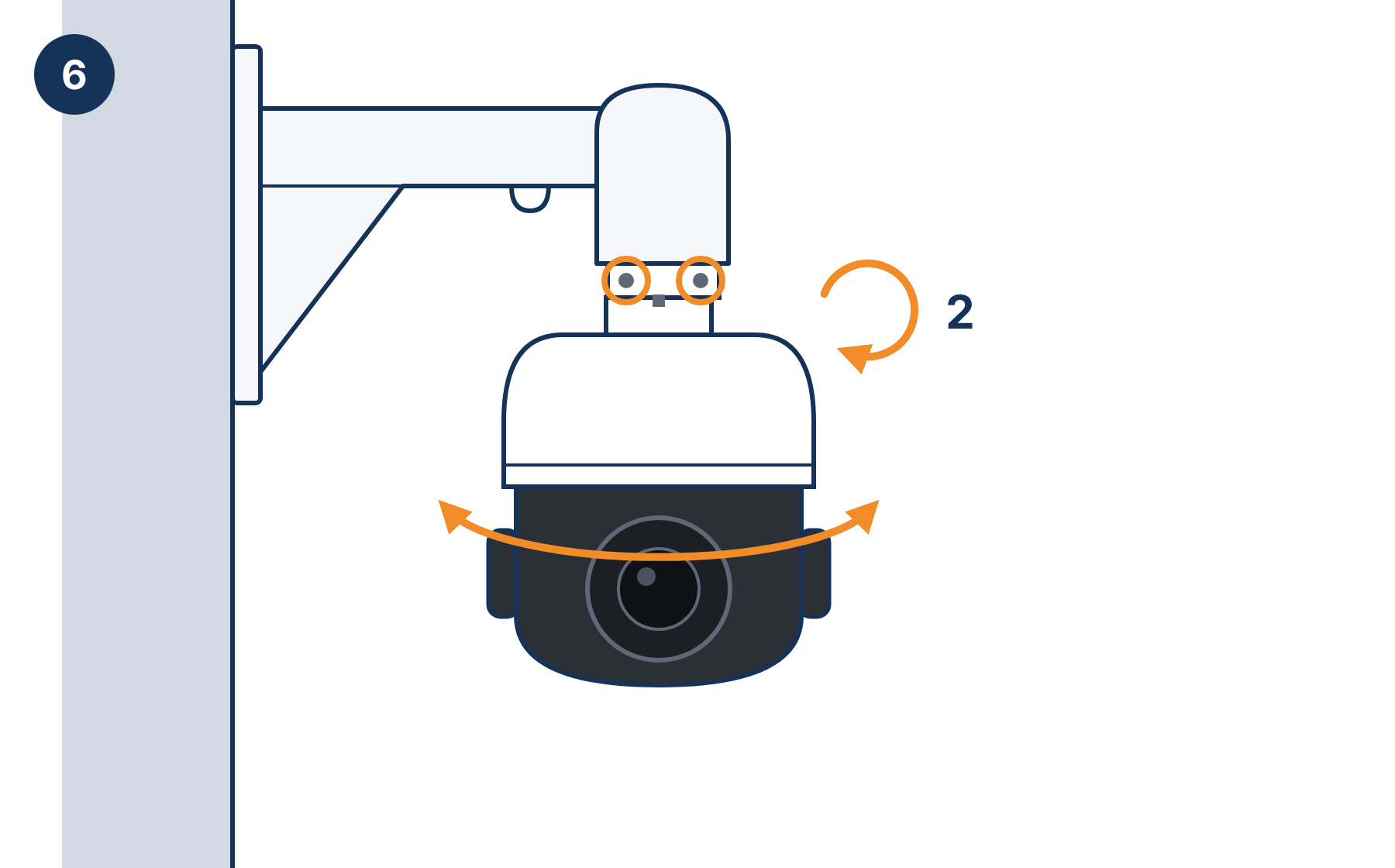

Kamera in ihre Richtung gedreht, die zwei Feststellschrauben an der Wandhalterung angezogen
  1. Drehen Sie die Kamera in die gewünschte Richtung.
  2. Ziehen Sie die 2 Innensechskantschrauben M6×16 an der Wandhalterung an.

Schritt 7: Installation prüfen

  • Die Wandhalterung bewegt sich nicht, wenn Sie gegen die Kamera drücken.
  • Die Kamera hängt gerade.
  • Die Kamera kann über den vollen Bereich schwenken und neigen, ohne am Kabel zu ziehen.



Teil 2: Montage der Kamera mit der Deckenhalterung

Mit der Deckenhalterung (BSM-PTZ-CBCK) hängen Sie die PTZ-Kamera an eine Decke. Sie ersetzt die Wandhalterung und wird mit 4 Spreizankern geliefert.

Das brauchen Sie

  • Deckenhalterung BSM-PTZ-CBCK (separat erhältlich; inklusive 4 Spreizanker)
  • Bascom PTZ-Kamera (BSM-PTZ-L-AB) mit ihrem wasserdichten Kabelverbinder
  • Bohrmaschine, Hammer, Schraubenschlüssel und Innensechskantschlüssel für die M6-Schrauben
  • Bleistift
  • Zange (nur zum Öffnen des Kabelausbruchs)
  • Eine Leiter oder Arbeitsbühne

Schritt 1: Kabelausbruch öffnen (optional)

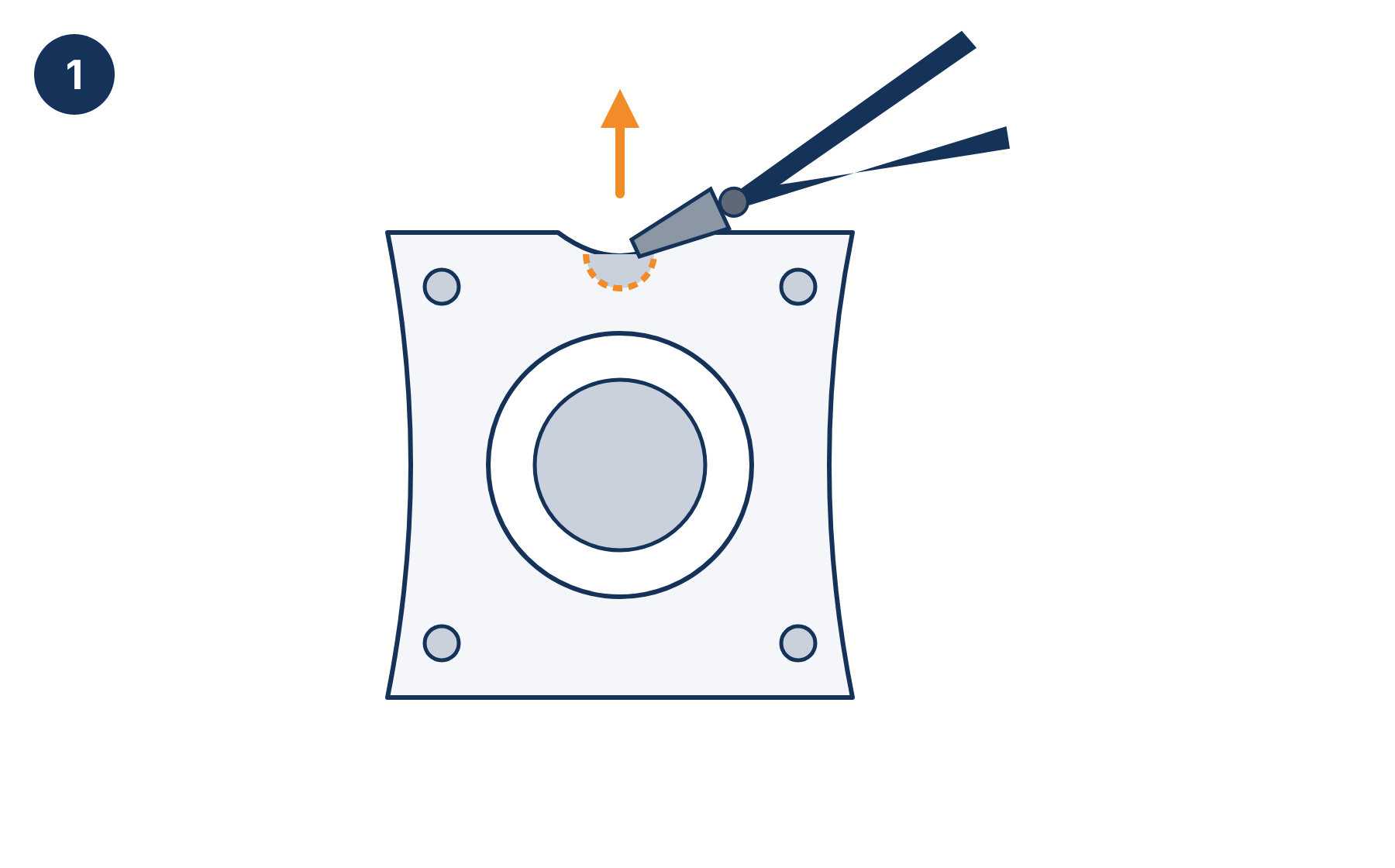

Deckenplatte von oben, der Ausbruch am Rand wird mit einer Zange herausgebrochen

Führen Sie diesen Schritt nur aus, wenn das Netzwerkkabel auf der Deckenoberfläche verläuft. Überspringen Sie ihn, wenn das Kabel oberhalb der Halterung aus der Decke kommt.

  1. Suchen Sie den Ausbruch am Rand der Deckenplatte.
  2. Brechen Sie den Ausbruch mit einer Zange heraus.
  3. Entfernen Sie scharfe Kanten, damit sie das Kabel nicht beschädigen.

Schritt 2: Bohrlöcher anzeichnen

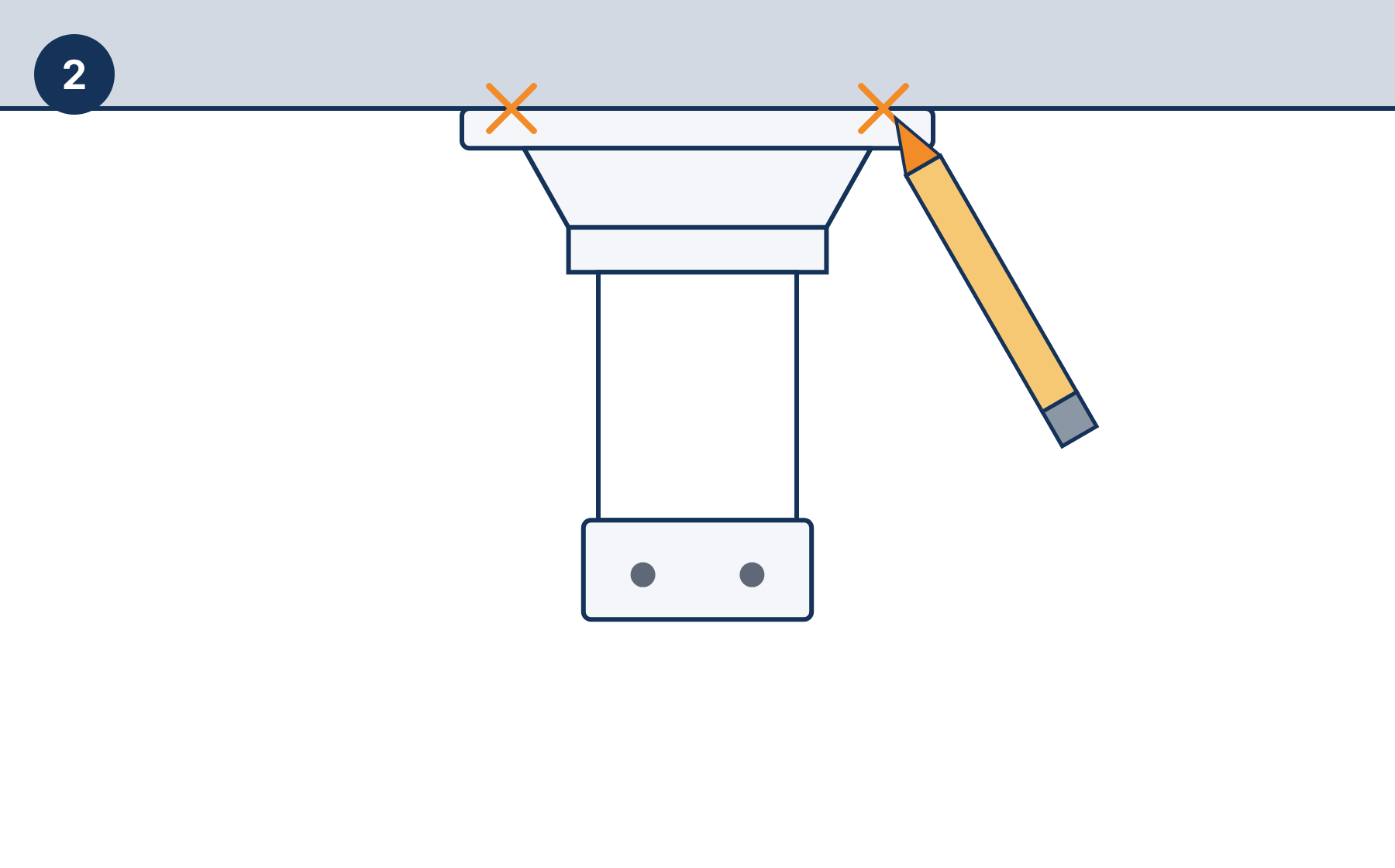

Deckenhalterung an die Decke gehalten, die Löcher werden mit einem Bleistift markiert
  1. Halten Sie die Halterung an der gewünschten Stelle an die Decke.
  2. Markieren Sie die 4 Löcher der Deckenplatte mit einem Bleistift.

Schritt 3: Löcher bohren und Spreizanker einsetzen

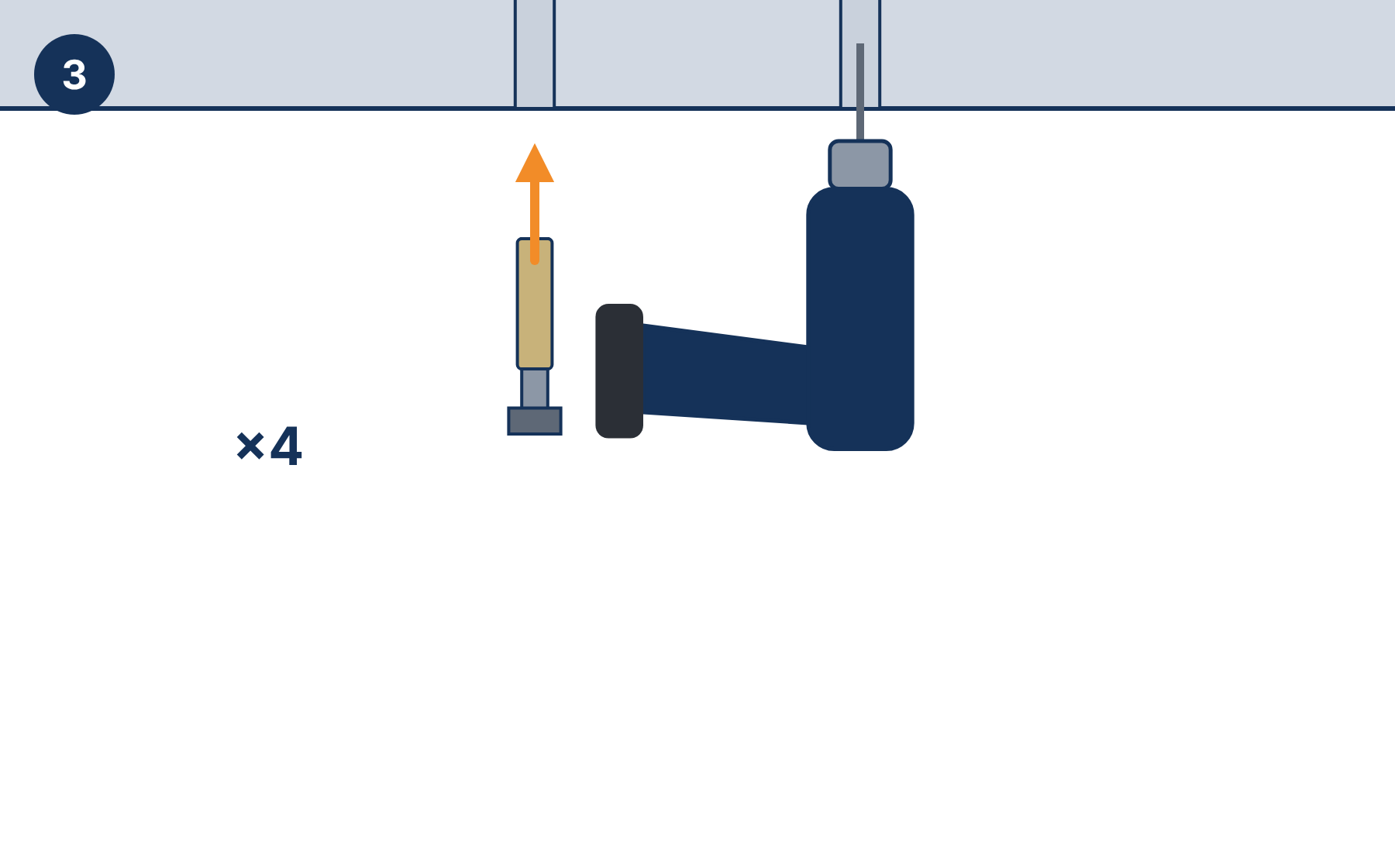

Loch an einer Markierung gebohrt, ein Spreizanker wird in die Decke gesetzt
  1. Bohren Sie die 4 Löcher an den Markierungen.
  2. Entfernen Sie den Bohrstaub aus den Löchern.
  3. Schlagen Sie in jedes Loch einen Spreizanker.
  4. Nehmen Sie Mutter, Federring und Unterlegscheibe von jedem Anker ab.

Schritt 4: Deckenhalterung befestigen

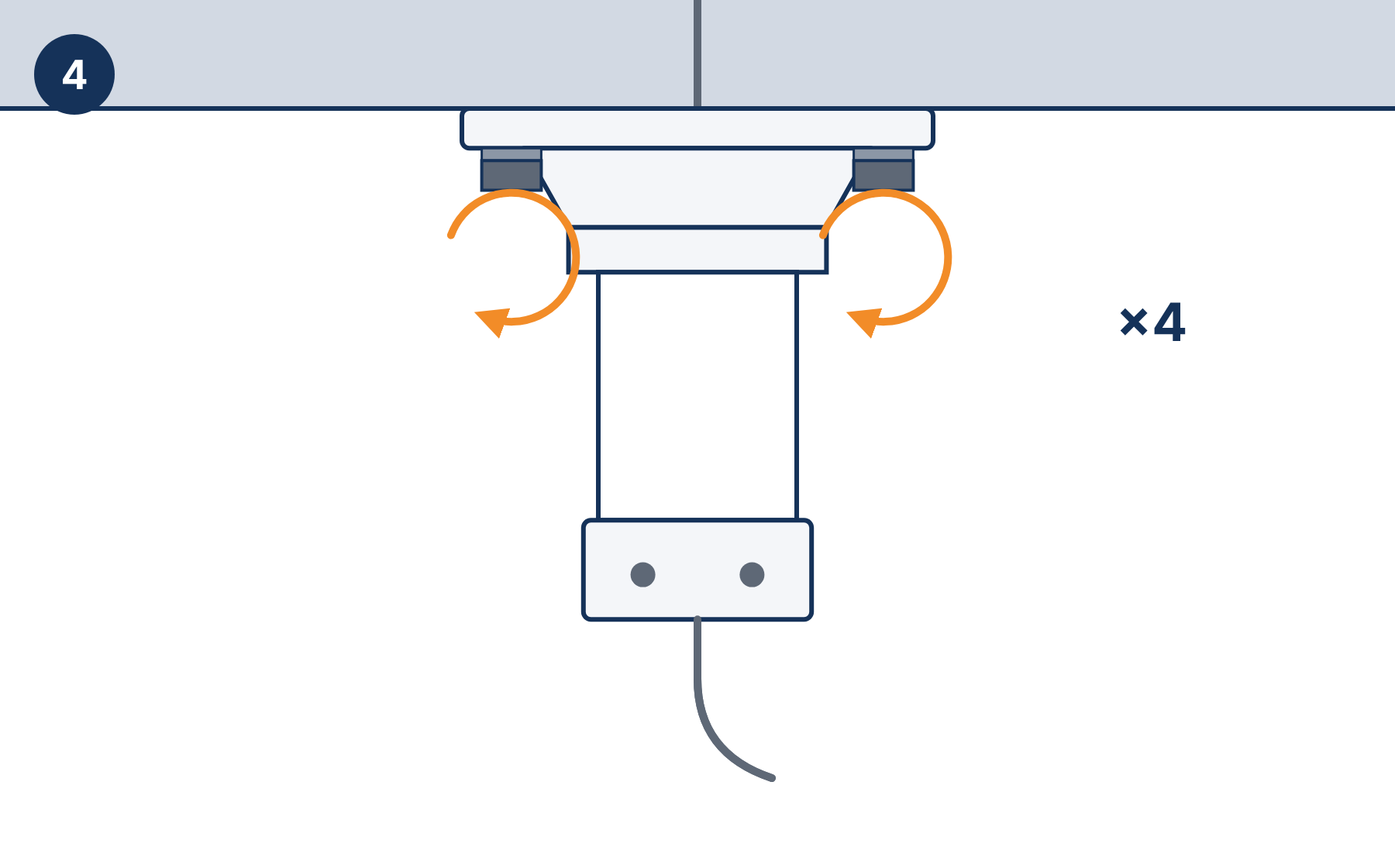

Deckenhalterung über den vier Ankern, die Muttern werden angezogen, das Netzwerkkabel kommt aus dem Rohr
  1. Ziehen Sie das Netzwerkkabel nach unten durch das Rohr der Halterung. Wenn Sie den Ausbruch geöffnet haben, führen Sie das Kabel dort hinein.
  2. Schieben Sie die Halterung nach oben auf die 4 Anker.
  3. Setzen Sie auf jeden Anker eine Unterlegscheibe und einen Federring.
  4. Ziehen Sie die 4 Muttern an.

Schritt 5: Kamera einhängen

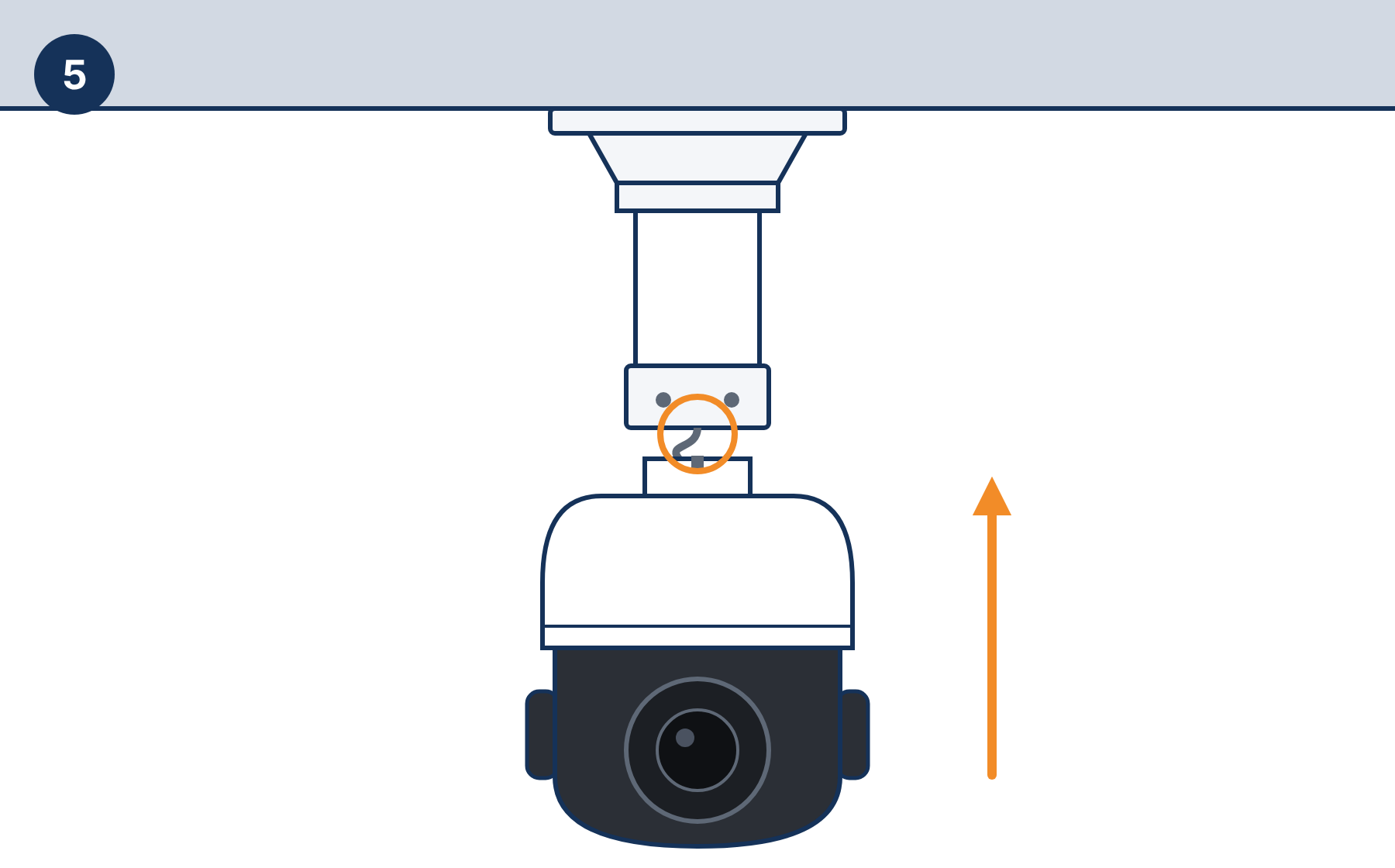

Kamera wird unten in die Deckenhalterung gehoben, die Kerbe der Adapterabdeckung zeigt zur Niete
  1. Verbinden Sie das Netzwerkkabel mit dem Kabel der Kamera. Verwenden Sie im Außenbereich den wasserdichten Kabelverbinder.
  2. Schieben Sie die Kabel nach oben in das Rohr.
  3. Richten Sie die Kerbe an der Adapterabdeckung der Kamera auf die Niete an der Halterung aus.
  4. Schieben Sie die Kamera nach oben in die Halterung.

Schritt 6: Kamera ausrichten und fixieren

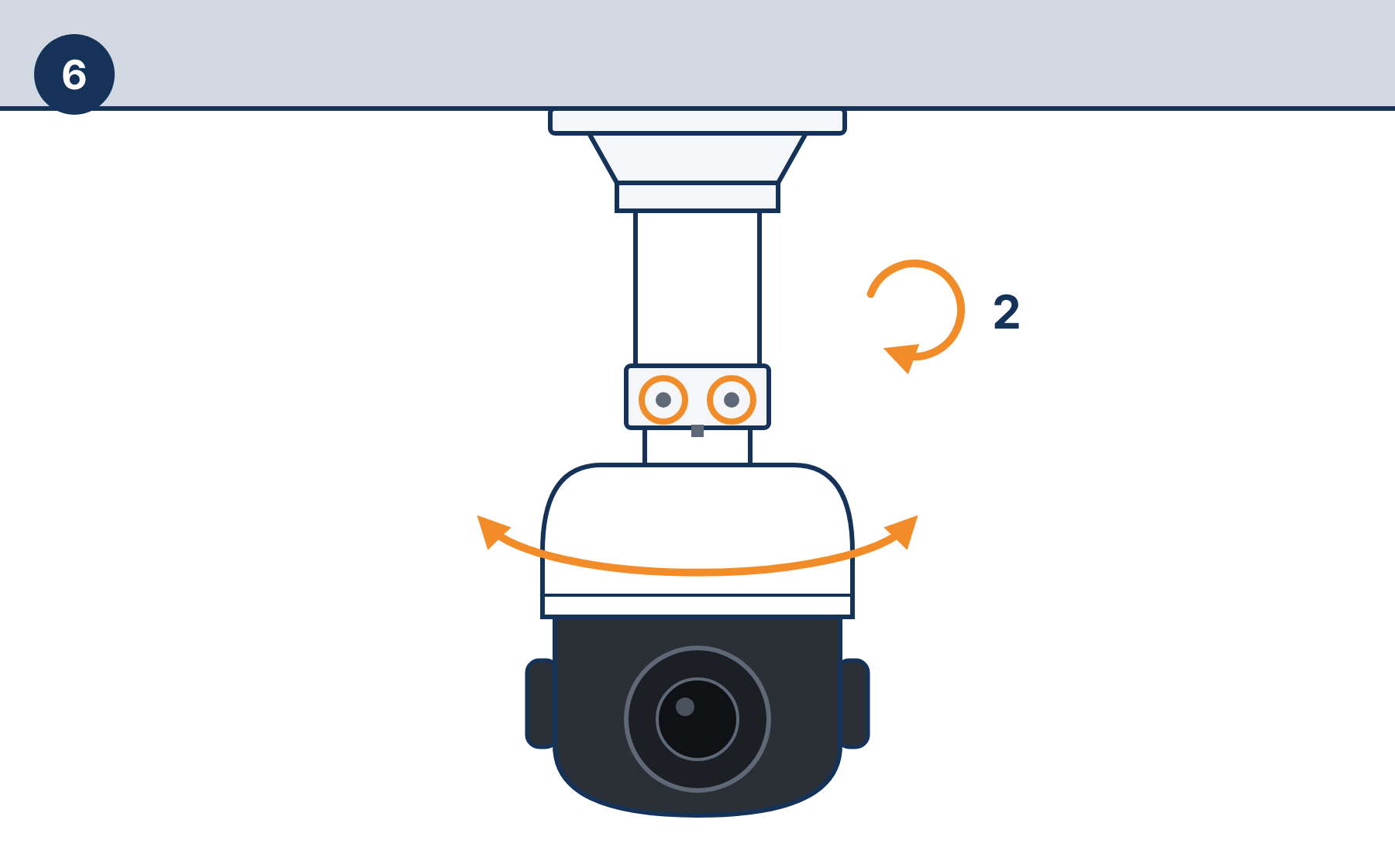

Kamera in ihre Richtung gedreht, die zwei Feststellschrauben an der Halterung angezogen
  1. Drehen Sie die Kamera in die gewünschte Richtung.
  2. Ziehen Sie die 2 Innensechskantschrauben M6×16 unten an der Halterung an.

Schritt 7: Installation prüfen

  • Die Halterung bewegt sich nicht, wenn Sie gegen die Kamera drücken.
  • Die Kamera hängt gerade.
  • Die Kamera kann über den vollen Bereich schwenken und neigen, ohne am Kabel zu ziehen.
